船舶结构制造工程师 Structure Fabrication Engineer for Marine （PSFEM）

使用结构制造工程师进行海洋角色的高效、自动的规则驱动制造准备，从结构设计数据生成生产输出数据（图纸和机器数据）

DELMIA 3DEXPERIENCE船舶结构制造工程师(PSFEM) 是一款丰富的设计到制造应用程序，可管理（钢）结构设计数据和紧固件（焊接项目）的工作准备。

它为制造工程师提供了一个基于 3D 的平台，可与设计和产品工程师密切协作准备制造数据。使用可自定义的用户定义特征 (UDF)、“强力复制”机制和利用工程知识语言 (EKL) 的业务规则，该软件可根据设计数据的特征识别和 PLM 属性自动计算制造特征。

需要使用制造特征（例如标记线（连接、对齐和参考线））来描述制造数据以及从原始面板/板材和型材到最终设计部件和组件的转换。准备工作完成后，PSFEM 会为工厂创建生产文档。这包括生产图纸（基于模板）、通用 XML 格式的板材切割和型材机的机器数据以及用于喂料嵌套机（ALMA）的作业订单数据。

船舶结构制造工程师的优势

根据设计定义和业务规则轻松创建结构制造数据和交付成果

PSFEM 是一种高效的、基于 3D 模型的透明解决方案，它利用强大的 3D 可视化工具和字母数字信息来（半）自动管理大型海洋产品的结构工作准备。业务规则集成提供了定制生产内容的方法，并自动生成生产制造数据的轻量级线框模型。

这包括制造特征，例如外轮廓、标记线（连接、对齐和参考线）、边缘准备、边距、装配、收缩补偿。这遵循工程项目结构（产品设计数据）上面板、板材、加强筋和连接它们的结构紧固件对象的特征识别和属性定义。这种自动化有助于最大限度地减少纯手动过程中可能发生的错误。对于需要用户交互的情况，可以使用精心设计的 UI 功能来手动调整预先计算的数据。

从设计到制造的协作业务流程中及早发现问题可以节省时间和金钱

PSFEM 提高了准备质量，并减少了在院子里修复虚拟世界中未曾发现的生产问题所花费的总时间。

船舶结构制造工程师亮点

适用于所有船舶和近海制造学科的制造项目结构管理

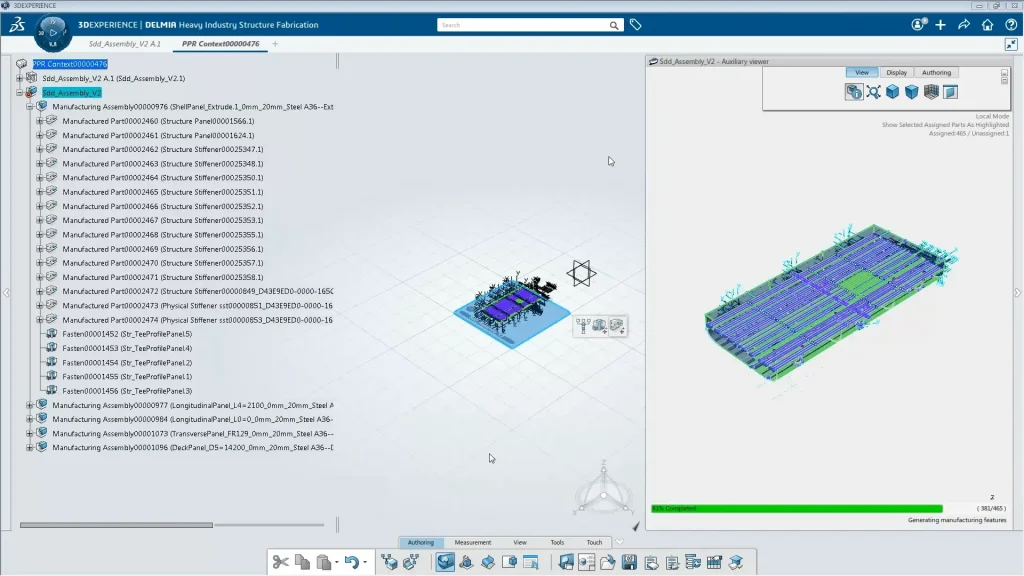

PSFEM 使制造工程师能够编写装配结构、创建装配图并为下游业务流程奠定基础。编写装配结构涉及在块和段的预装配中组装哪些组件，以及在最终装配阶段组装哪些组件，而与工程项目结构的组织方式无关。用户可以决定购买哪些零件以及制造哪些组件和零件。如果工程结构包含紧固件（通常是结构设计数据的情况），则在生成 MBOM 时也会创建相应的紧固件项目。

独特的 3D 沉浸式多视图用户界面

PSFEM 提供各种 UI 元素，用于对数千个对象执行作业。这些 UI 元素包括：网格视图（三维 PERT 类图表），用于以图块上的 3D 表示形式展示装配组成；经典树形视图；智能工具辅助查看器，带有相应的零件清单，可以直观地查看已规划的内容和未规划的内容。

用于创作、导航和输出的用户界面和业务逻辑定制

PSFEM 的开放式架构提供了根据公司需求定制创作、数据导航和输出文档的能力。调用业务规则进行聚合、分配和命名，可以自动创建制造项目结构。

生成制造零件（零件）和紧固件（焊接件）的详细结构

结构设计数据中的面板、板材、型材和结构紧固件被“翻译”为制造 BOM 中相应的制造项目对象。这些对象不是设计数据的副本，而是通过可追溯性链接与其设计对应物相连，并将进一步丰富额外的制造信息。这些制造项目可以自动链接到计算的制造和紧固操作，并在流程规划中与下游工艺工程角色的持续时间和顺序相对应。

自动更新进程内模型 (IPM)

Update IPM 命令使用用户定义特征目录生成制造特征，例如外部轮廓和标记线以及附加 3D 注释。这种方法提供了丰富的自定义功能和灵活性，可以为船厂创建正确的输出数据。借助用户偏好和规则，您可以分析哪些特征和注释是在 Update IPM 期间直接创建的，或者在创建生产图纸和 XML 数据时在稍后阶段创建的。

制造特征的交互式修改

辅助查看器中嵌入的智能工具允许工作准备人员查看制造特征并根据需要单独修改它们（如果适用，则包括单次编辑和多次编辑）。

集成应用程序来管理基于模型的 3D 公差和注释

PSFEM 提供应用程序来直接在工程模型上管理和优化 3D 公差和注释，然后在生产交付物上报告。这消除了生成和更新 2D 文档到 3D 几何定义的工作

减少公差和图纸解释错误，提高制造产品的质量
从 2D 定义到完整 3D 定义的自然路径
直接为下游应用程序提供信息，例如制造和工作说明

管理相同部件的共同最终产品和交付物

在详细的结构设计过程中，一些计算出的零件可能在几何和材料上都相同。这通常发生在型材和支架上。在 PSFEM 中，具有相同位置编号的相同零件是不同的。该软件将仅管理一个具有制造特征的通用结果产品、弯曲/弯曲物体的通用扁平/拉直零件，以及一个“主”零件的通用输出文档。

必要时审查制造产品的详细信息

“打开输出产品”命令允许用户在准备过程中显示或修改制造部件。用户可以检查设计部件的最终状态或特征制造过程的任何阶段（从设计到制造）的特征。部件的每个状态（例如平板的线框模型）均单独检查。

板材压平及反弯曲曲线管理

包括执行板材压平和曲线轮廓逆弯曲曲线计算的算法。

收缩补偿

金属在焊接过程中不可避免地会收缩。PSFEM 在板材和型材切割的尺寸计算中考虑到了这一点。它基于比率计算，并考虑了每个加强筋数量的收缩，这也可能取决于材料和厚度。参数在数据设置（项目资源）中管理的收缩表中定义。

自动生成零件车间文件

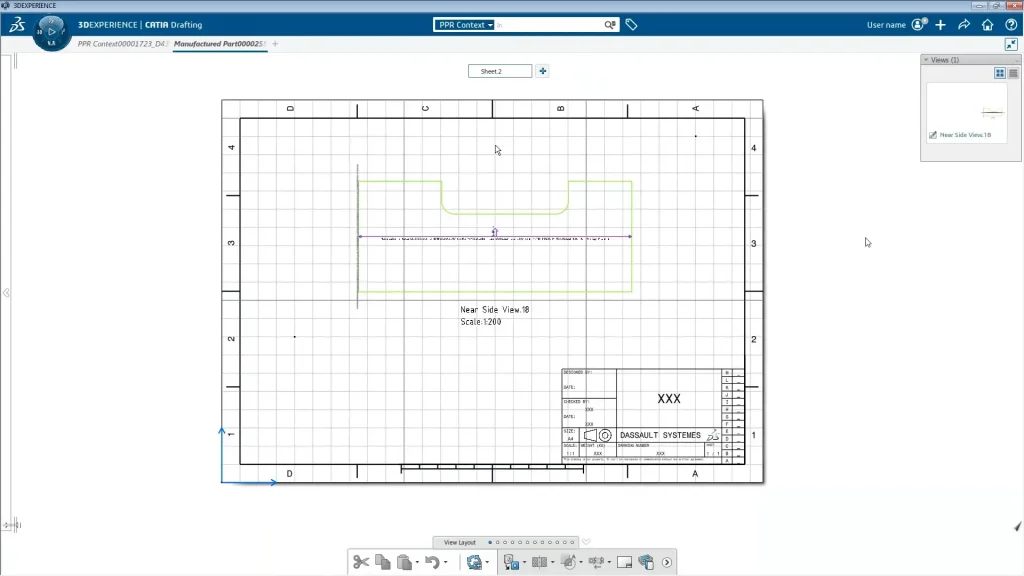

包括从模型自动生成 2D 图纸和车间文档的功能，其中包括板材制造草图、带有端部切割信息的轮廓断裂视图、分离的斜角视图以及 XML 文档。

用于管理复杂多学科图纸的集成应用程序

除了基于标准绘图应用程序自动生成的零件图之外，PSFEM 还提供生成复杂图纸的功能，并具有扩展功能

重工业专用的智能定位参数注释
基于模板和规则的多视图生成与更新
颜色填充功能
专用物料清单和模板报告
批量模式（基于学分），内嵌 800 个学分

批处理模式

可通过批处理命令更新 IPM 并创建可交付成果。这意味着用户可以将耗时任务与其他任务并行分配以同时执行，或整夜运行批处理。

灵活地从平台中存储的字母数字 + 2D PLM 数据生成报告

报告制作器是一项功能强大的平台服务，可生成多种格式（Word、RTF、Excel、PDF、HTML、XML、CSV）的报告，例如 BOM、清单、说明等。报告制作器根据报告模板设计器（不属于此角色）管理的模板生成文档。

制造业情境构建（会话构建）

在处理海洋和近海行业的大型数据集时，需要构建适当的制造环境。选择精简的数据集以限制加载到创作会话中的对象数量。此机制称为会话构建。会话构建在制造环境构建器 (MCB) 中执行，该应用程序可用于所有创作角色。MCB 具有强大的过滤功能（属性、体积、配置）和基于轻量表示的查看功能。此外，您可以通过各种关系找到链接的对象，并将对象一致地加载到创作会话中。这个概念称为智能完成。此外，用户可以定义配方来组合过滤器、树扩展、导航和完成。这是用户定义的完成或用户定义的开放，取决于完成的位置（客户端或服务器端）

问题管理

此通用命令适用于数字制造中的所有角色，允许报告针对此角色管理的对象的问题。问题存储在平台上，因此可轻松与所有合作者共享。
