船舶工艺工程师 Process Engineer for Marine （PERFM）

使用 3DEXPERIENCE 平台上的船舶工艺工程师角色在强大的 3D 环境中定义和验证装配策略和工艺顺序

DELMIA 3DEXPERIENCE船舶工艺工程师(PERFM) 是船舶装配结构准备员(PASPM)的姊妹角色。借助 PERFM，工艺工程师可以详细制定制造项目结构各个元素的工艺计划，无论属于哪个学科（船体结构、舾装、住宿等）。

这包括制造操作（用于装配或制造）、将操作分配给制造项目、工艺要求以及操作所需的资源和设备（工人、起重机、工具等）的分配。

操作在可用的制造系统之间保持平衡。这指的是代表生产线/站点的逻辑资源，或操作在实际造船厂或海上站点进行的逻辑定位。在任何时候，使用 4DPlay（4D = 3D + 时间）功能，工艺工程师都可以查看产品的虚拟构建顺序。4DPlaying 有助于确保计划的完整性，并提供解决构建顺序中潜在问题的机会。

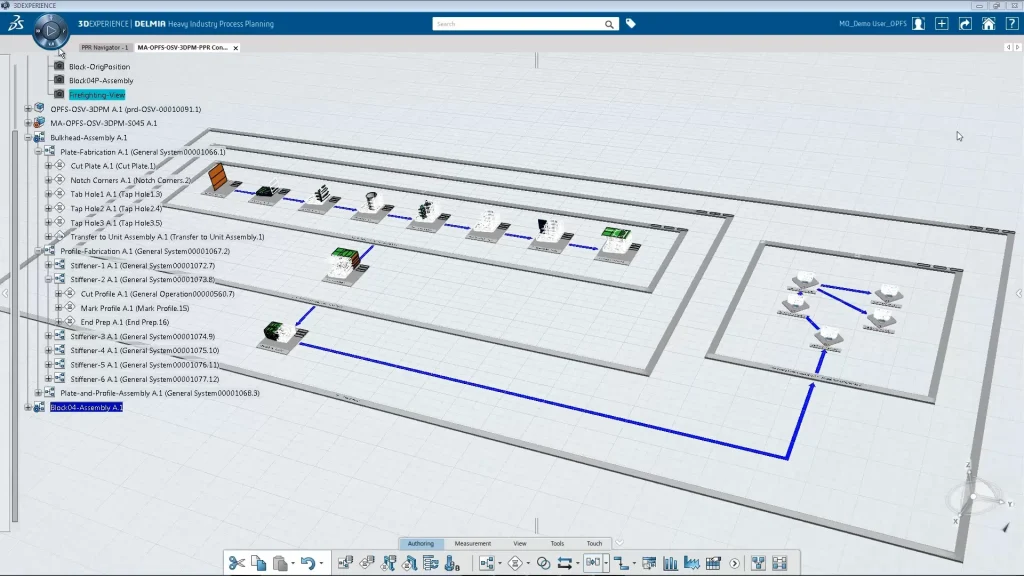

DELMIA 船舶工艺工程师
DELMIA 船舶工艺工程师

船舶工艺工程师的优势

根据可视化分配和业务规则设计船舶或海上结构工艺计划

船舶工艺工程师是一款高效的基于 3D 模型的透明解决方案，它充分利用了强大的 3D 可视化工具和字母数字信息。它快速定义包含详细操作和分配资源的工艺计划。这有助于平衡大型船舶产品制造系统中的运营。业务规则集成允许系统定制并自动生成工艺计划/操作/制造系统，这些流程基于制造项目结构对象和属性以及这些结构的预定义模板。

利用 3D 的强大功能，避免与设计工程师协作时出现错误 透明度和自动化是通过 3D 独特语言实现协作的关键，两者都有助于减少生产过程中可能出现的错误。例如，装配顺序问题（错误的操作顺序）、特定资源的过度使用、制造项目（零件）的错误分配、重要设备（如重型起重机）同时使用时的冲突等。这有助于加速业务流程和决策，避免部门之间的循环，并缩短投产时间。

始终通过单一事实来源保持最新状态

由于 Process Engineer for Marine 基于3DEXPERIENCE® 平台，因此在流程工程数据上提供了修订管理、生命周期管理、问题管理、文档管理等治理业务流程。某些治理管理角色和应用程序（例如配置管理、变更管理、项目管理）确实需要额外的许可。

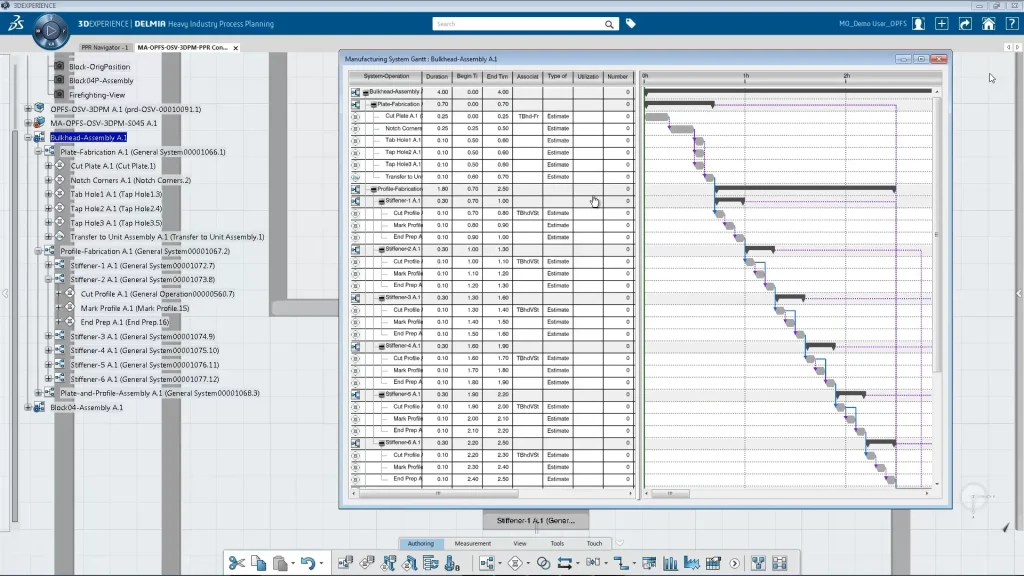

DELMIA 制造系统甘特图
DELMIA 制造系统甘特图

船舶工艺工程师亮点

所有船舶和近海制造学科的工艺工程和制造系统利用

使船体结构、暖通空调、管道、电气和所有其他造船专业的工艺工程师能够编写工艺计划（例如板材和型材切割、焊接、舾装和住宿的装配操作等）、分配资源并平衡整个制造系统的运营。

独特的 PERFM 4D（3D + 时间）沉浸式多视图用户界面

提供各种 UI 元素来执行由数千个对象组成的作业。这些元素包括：

  • 网格视图（三维 PERT 类图表），以图块上显示的 3D 表示形式来说明流程
  • 经典的树状视图和智能工具辅助查看器，带有相应的制造项目（零件）列表，可以直观地看到已计划的内容和尚未计划的内容。
  • 船舶工艺工程师中的辅助视图包含集成的 4DPlayer 功能，可显示产品的虚拟构建顺序。4DPlaying 有助于确保计划完整并解决构建顺序中的潜在问题。
流程甘特图和工作负载平衡 (WLB) 图

通过平衡系统间的操作来最大程度地提高制造系统的利用率。在流程甘特图和工作负载平衡图中，可视化操作持续时间以及由产品流和操作之间的其他时间约束（开始/开始或结束/结束或延迟结束/开始等）确定的顺序。通过更改操作持续时间或将操作从一个制造系统移动到另一个制造系统，海洋工艺工程师会自动计算利用率，以帮助在可用资源的限制内实现所需的周期时间。

资源利用甘特图和资源平衡图

检查单个资源（例如工人、机器人、机器、设备等）的利用率，以快速识别瓶颈，例如吊起大型部件的重型起重机的利用率。

通过自动生产线平衡 (ALB) 实现利用率优化

根据操作持续时间和可用系统数量自动平衡给定的一组制造系统之间的操作。

制造业情境构建（会话构建）

在处理船舶与近海行业的大型数据集时，强烈建议准备一个具有精简数据集的适当制造环境，以避免同时加载所有数据。此机制称为会话构建，由制造环境构建器 (MCB) 管理，该应用程序可用于所有创作角色。MCB 具有强大的过滤（属性、体积、配置）和查看功能，以及查找通过各种关系相互链接的对象的能力 – 并将对象一致地加载到创作会话中。这个概念称为智能完成。客户可以定义配方来组合过滤器、树扩展、导航和完成。这称为用户定义完成或用户定义打开，具体取决于完成的位置（客户端或服务器端）。

其他下游制造角色的基础

船舶工艺工程师是许多其他下游制造角色的基础。直接基于 PERFM 创建的工艺计划的职位包括：

  • 管理和发布车间和/或制造执行系统的工作指令（DELMIA 制造运营管理）
  • 沿轨道模拟装配操作（制造物品沿空间轨迹移动，包括碰撞检测）
  • 工厂操作的流程模拟/离散事件模拟
同步管理器

为了识别制造项目结构中已修改的项目，PERFM 提供了强大的同步管理器。此工具允许控制批量更新以及决定如何处理修改。随后，PASPM 和 PERFM 的同步管理器应用支持从工程项目结构（产品结构）到工艺计划的完整修订过程，并能够以 4D 形式评估零件修订对工艺计划的影响。

问题管理

此命令允许报告针对此角色管理的对象的问题。问题存储在平台中，可轻松与所有其他协作者共享。

3DEXPERIENCE 角色常见问题解答

3D EXPERIENCE角色是一组选定的应用程序和服务，可用于 3DEXPERIENCE 平台上的特定作业。您可以拥有多个角色，并且您的管理员可以为您创建自定义角色。应用程序提供3D EXPERIENCE 平台的实际功能，例如，Project Planner 应用程序提供项目管理、任务分配和进度跟踪功能。

每个设计团队都是不同的，每个用户都有各自的需求。在 3DEXPERIENCE 平台上，工具捆绑到角色中，并根据需要分配给各个用户。角色授予对平台中应用程序的访问权限。您可以将平台上的角色视为“按菜单点菜”——这意味着您可以构建自己的平台来准确包含您需要的工具，而不包含您不需要的工具。某些角色包含每个用户可能需要的基本工具，而其他角色则针对特定应用程序高度专业化。

3DEXPERIENCE 平台托管一系列企业级技术，包括：CATIA、SIMULIA、DELMIA 和 ENOVIA。以下领域提供大量应用程序和在线服务：

  • 设计/造型
  • 治理与协作
  • 制造与运营
  • 营销
  • 模拟与测试

ENOVIA 3DEXERIENCE 优势

与其他 3DEXERIENCE 角色联系并利用整个企业的虚拟孪生

可扩展架构

ENOVIA 专为云原生构建，也可在本地使用，涵盖从非常小的客户到拥有数千用户的客户的全方位服务。 这种“无限”的可扩展性正在推动所有参与模式的指数级采用，让客户能够规划和维持其增长并满足不断变化的业务需求。

云协作

云正在推动扩展能力，大大缩短技术决策和价值实现之间的距离和时间，让公司每 8 周就能持续获得增强和范围扩展的优势。对于各种规模的客户来说，云采用现已成为现实。

超越 PLM

由 3DEXPERIENCE 平台提供支持的 ENOVIA 超越了 PLM，将整个价值网络中的人员、想法和数据连接到一个单一的协作环境中，从而改变您的业务方式。

3D EXPERIENCE 平台为希望在云上管理数据并不受限制地协作的团队领导、项目经理和其他专业人员 提供安全、社交、互联、知情和结构化的环境。

安全：客户控制访问。透明云备份。加密的通信协议。数据始终安全——不会覆盖，不会丢失数据。

社交：集成的结构化和非结构化协作工具支持社交创新。在产品设计早期进行协作或与利益相关者互动。

连接：每个用户始终连接到一个通用数据库。随时随地在任何设备上访问数据。审查和标记模型。

知情：从小部件库中选择，创建并共享仪表板。获取有关您的产品开发的最新信息。始终可以访问您的最新数据。

结构化：零开销数据管理 – 跨协作空间存储和管理数据，在社区中共享信息。通过使用标签、自定义搜索等更快地查找索引数据。
