数控车间程序员 NC Shop Floor Programmer （NSR）

使用 3DEXPERIENCE 平台上的 DELMIA NC Shop Floor Programmer 对 2.5 轴和 3 轴机器进行编程，以创建 3D 零件

DELMIA 3DEXPERIENCE NC 车间程序员 (NSR) 角色使用户能够对先进的 2.5 轴铣床、3 轴铣床和2/4 轴线切割机床进行编程，以创建 3D 零件。

3DEXPERIENCE® 平台让数控程序员沉浸在逼真的虚拟工作场所中，帮助他们创建、增强和验证铣削和 EDM 程序。它可以轻松访问有关加工资源、数控程序和零件设置的最新信息。3D 环境让数控程序员沉浸在逼真的虚拟工作场所中，帮助他们创建、优化和验证铣削程序。它可以轻松访问有关加工资源、数控程序和零件设置的最新信息。

NC Shop Floor Programmer 提供全套工件设置、刀具装配和刀具路径模拟功能，包括材料去除、机床模拟和 NC 代码生成。NC 程序员可以捕获和利用企业知识产权，并在开发、验证和优化 NC 程序时与其他利益相关者进行协作。

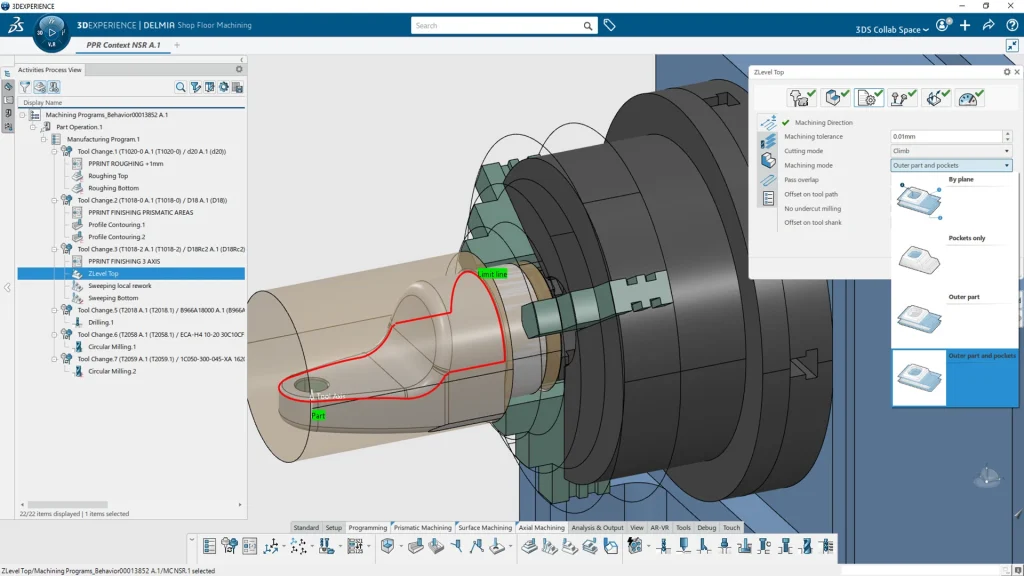

DELMIA 车间加工
DELMIA 车间加工

数控车间程序员的优势

减少数控编程时间

简化的新用户界面具有更直观的图形对话框，重点关注最重要的参数和策略。在编写或编辑 NC 程序时，NC Shop Floor Programmer 会考虑机床运动学定义。刀具更换和机床旋转会自动生成，并可在加工操作定义面板中可视化。

最大限度提高机床利用率

NC Shop Floor Programmer 的广泛操作和策略可帮助程序员创建刀具路径程序，以最大限度地减少非增值运动。NC Shop Floor Programmer 会考虑加工中的零件以生成无碰撞的刀具路径。

降低生产风险

3D 环境可在制造环境中创建优化的 NC 程序：数控机床、刀具、刀具组件、数控附件和其他元素。这可以更好地了解加工单元，并确保刀具路径和加工策略考虑刀具的物理环境。它还可以降低意外问题和生产延误的风险。

单一设计到加工解决方案，了解工程变化

基于3DEXPERIENCE® 平台，NC Shop Floor Programmer 可在产品工程、制造流程和资源之间提供无与伦比的关联性。公司可以更好地管理并行工程和制造流程，并缩短从设计到制造的周期。NC Shop Floor Programmer 为设计变更或设计变体提供最佳支持，并快速创建零件系列程序。本机实施链接将加工程序连接到工程和制造数据。这可用于确定哪些加工程序受到工程或制造变更的影响。例如：当有新的刀具时，以及加工数据是否根据工程变更保持最新。

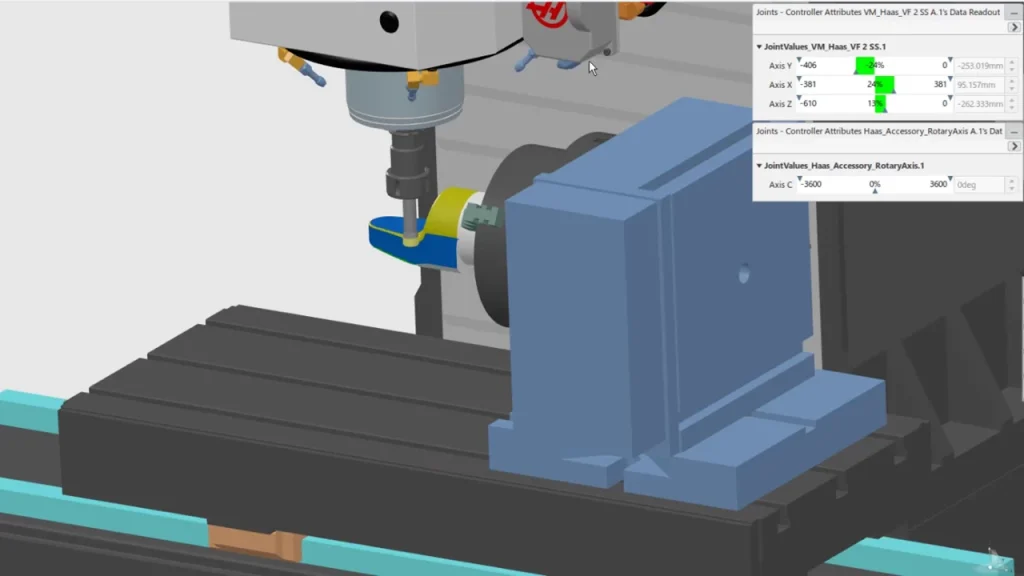

DELMIA 车间接头

数控车间程序员亮点

安装向导和沉浸式、基于上下文的用户界面

刀具路径创建向导和上下文菜单可用于快速 3D 设置和创建 NC 刀具路径。如果用户在编辑参数时单击帮助图标，面板中会弹出描述该参数的图像。用户可以使用复制粘贴功能快速组织活动流程树中的程序。刀具更换和机器旋转会自动生成，并可在活动流程树中可视化。

棱柱加工特征与零件设计的自动关联

自动识别产品设计的棱柱加工特征，大大缩短刀具路径编程时间。生成设计部件的制造视图，其中包含要加工的所有钻孔和铣削特征。通过这种嵌入式特征识别技术，NC Shop Floor Programmer 允许对设计部件进行几何加工和特征创建，即使是那些没有设计特征规范的部件。

创建并优化 2.5 轴铣削、钻孔和探测操作

提供广泛的加工操作以定义刀具路径，包括挖槽、轮廓加工、粗加工和扫掠操作。这些操作可以定义为多级和多通道。根据用户的要求，可以优化刀具路径以实现高速加工。提供点对点加工，以及从标准钻孔到复杂镗孔和倒角的全套轴向操作。NC Shop Floor Programmer 提供独特的功能来创建和验证铣削、钻孔和探测操作。探测操作非常灵活，可以使用相关的用户参数进行自定义。

从粗加工到精加工的 3 轴几何高端策略

提供从粗加工到精加工的全套 3 轴高端策略，例如扫掠、Z 级、高级精加工和去毛刺。它会自动生成整个零件的刀具路径。用户还可以编写加工特定特征所需的操作。用户可以根据零件的材料和形状选择粗加工策略（例如来回、螺旋或零件偏移）。NC Shop Floor Programmer 在计算过程中分析刀具组件以生成无碰撞的刀具路径。定义粗加工操作后，将计算在加工零件并将其用作下一组操作的起点。然后，用户可以使用直径较小的刀具创建新的粗加工操作。此刀具路径是根据任何先前操作（包括粗加工）剩余的材料自动生成的。

线切割加工

模拟、验证和编程线切割电火花加工 (EDM) 过程。用户可以计算线切割电火花加工路径，并编程将线切割的每一端与零件轮廓同步。用户可以使用专用的线切割电火花加工策略实现 2 轴和 4 轴编程功能，可视化和验证其编程策略，然后生成机器代码。与所有 DELMIA 加工应用程序一样，用户可以通过创建线切割电火花加工路径、将其存储在模板中，然后在其他零件上重复使用相同策略来保存和重复使用最佳实践。

快速刀具路径验证和编辑

刀具路径重放允许生成和验证单个操作或整个程序。用户可以可视化加工中的零件并分析剩余材料。可以测试替代加工策略以获得无碰撞轨迹。比较零件和剩余库存命令显示差异。NC 车间程序员通过精确定位材料不足或过剩来改进刀具路径验证。

先进的仿真能力

强大的刀具路径验证仿真功能将最先进的机器仿真模块之一推向市场，以便在流程早期发现潜在问题。NC Shop Floor Programmer 能够计算工件中的切槽体积，使用户更容易在加工程序中确定切槽的优先级并进行处理。还可以识别用户定义的安全距离内的近距离失误，并支持多个刀具更换位置，以更准确地模拟机器运动。保存在 3DEXPERIENCE 平台中的模拟上下文允许用户以最方便的方式组织其审查，并有助于确保验证任务的可追溯性。它允许用户以最有效的方式编程、优化和验证加工。它让 NC 程序员能够在流程早期识别刀具路径错误并缩短编程时间。

自动化、标准化程度高

可以将加工过程定义为专用模板并存储在目录中以供重复使用。可以检索存储的模板并将其应用于零件几何体的设计特征。公司的知识产权被资本化并重新使用，从而使编程更加高效。

对象和属性作为知识模块对象进行处理，以提高数控程序创建的自动化和标准化水平。

无缝 NC 数据生成

NC Shop Floor Programmer 通过集成的后处理器执行引擎、标准后处理器语法映射表库和后处理器示例无缝生成 APT 源代码和 NC Code ISO 格式。输出格式可以轻松自定义。后处理器生成的其他文件也会自动保存在3DEXPERIENCE® 平台中的同一容器中。从而确保给定零件的所有相关输出都在同一位置可用且是最新的。制造程序的关键信息可以导出为文档，供车间参考。

3DEXPERIENCE 角色常见问题解答

3D EXPERIENCE角色是一组选定的应用程序和服务，可用于 3DEXPERIENCE 平台上的特定作业。您可以拥有多个角色，并且您的管理员可以为您创建自定义角色。应用程序提供3D EXPERIENCE 平台的实际功能，例如，Project Planner 应用程序提供项目管理、任务分配和进度跟踪功能。

每个设计团队都是不同的，每个用户都有各自的需求。在 3DEXPERIENCE 平台上，工具捆绑到角色中，并根据需要分配给各个用户。角色授予对平台中应用程序的访问权限。您可以将平台上的角色视为“按菜单点菜”——这意味着您可以构建自己的平台来准确包含您需要的工具，而不包含您不需要的工具。某些角色包含每个用户可能需要的基本工具，而其他角色则针对特定应用程序高度专业化。

3DEXPERIENCE 平台托管一系列企业级技术，包括：CATIA、SIMULIA、DELMIA 和 ENOVIA。以下领域提供大量应用程序和在线服务：

  • 设计/造型
  • 治理与协作
  • 制造与运营
  • 营销
  • 模拟与测试

ENOVIA 3DEXERIENCE 优势

与其他 3DEXERIENCE 角色联系并利用整个企业的虚拟孪生

可扩展架构

ENOVIA 专为云原生构建，也可在本地使用，涵盖从非常小的客户到拥有数千用户的客户的全方位服务。 这种“无限”的可扩展性正在推动所有参与模式的指数级采用，让客户能够规划和维持其增长并满足不断变化的业务需求。

云协作

云正在推动扩展能力，大大缩短技术决策和价值实现之间的距离和时间，让公司每 8 周就能持续获得增强和范围扩展的优势。对于各种规模的客户来说，云采用现已成为现实。

超越 PLM

由 3DEXPERIENCE 平台提供支持的 ENOVIA 超越了 PLM，将整个价值网络中的人员、想法和数据连接到一个单一的协作环境中，从而改变您的业务方式。

3D EXPERIENCE 平台为希望在云上管理数据并不受限制地协作的团队领导、项目经理和其他专业人员 提供安全、社交、互联、知情和结构化的环境。

安全：客户控制访问。透明云备份。加密的通信协议。数据始终安全——不会覆盖，不会丢失数据。

社交：集成的结构化和非结构化协作工具支持社交创新。在产品设计早期进行协作或与利益相关者互动。

连接：每个用户始终连接到一个通用数据库。随时随地在任何设备上访问数据。审查和标记模型。

知情：从小部件库中选择，创建并共享仪表板。获取有关您的产品开发的最新信息。始终可以访问您的最新数据。

结构化：零开销数据管理 – 跨协作空间存储和管理数据，在社区中共享信息。通过使用标签、自定义搜索等更快地查找索引数据。
