数控棱镜和车铣复合机程序员 NC Prismatic & Mill Turn Machine Programmer （NTP）

使用 3DEXPERIENCE 平台上的 NC 棱镜和铣车床程序员角色生产需要高级 2.5 轴铣削和车削操作的 3D 零件

借助DELMIA 3DEXPERIENCE NC Prismatic & Mill Turn Machine Programmer (NTP) 角色，用户可以对铣床和车床进行编程，以生产需要高级 2.5 轴铣床和车床操作的 3D 零件。他们可以对具有同步和零件传输功能的复杂多任务铣床进行编程。

3D 环境让 NC 程序员沉浸在逼真的虚拟工作场所中，他们可以创建、优化和验证 2.5 倍铣削和车削工艺的 NC 程序。NTP 提供了一整套用于工件设置、刀具装配和刀具路径模拟的功能，包括材料去除、机床模拟和 NC 代码生成。NC 程序员可以在开发、验证和优化 NC 程序时捕获和利用企业知识产权并与其他利益相关者合作。NTP 可以轻松访问有关加工资源、程序和机床设置的最新信息。

数控棱镜和车铣复合机床程序员的优势

加速数控编程。

NTP 用户可以快速编写和编辑 NC 程序。直观的图形对话框、未定义加工参数的红绿灯指示器以及每个参数操作的帮助图标使该过程非常高效。刀具更换和机器旋转会自动生成，并可在加工操作定义面板中可视化。复制粘贴功能有助于在规格树中组织程序。

最大限度提高机床利用率。

NTP 的广泛操作和策略可帮助程序员创建刀具路径程序，以最大限度地减少非增值运动。优化的 NC 程序（包括高速加工功能）可缩短总体加工周期。NTP 会考虑加工中的零件，以生成无碰撞的刀具路径。

降低生产风险。

NTP 的 3D 环境使程序员能够在制造环境中创建优化的 NC 程序：数控机床、刀具、刀具组件、数控附件和其他元素。这可以更好地了解加工单元，并确保刀具路径和加工策略考虑到刀具的物理环境。它降低了意外问题和生产延误的风险。

利用知识产权。

NTP 提高了 NC 刀具路径程序的自动化和标准化程度。用户可以将加工过程定义并存储为专用模板，并将其存储在目录中以供重复使用。公司知识产权被资本化并重复使用，以提高编程效率。生产力和加工工作标准化的收益是显著的。

单一的设计到加工解决方案可了解工程变化。

NTP 基于 3DEXPERIENCE® 平台，在产品工程、制造流程和资源之间提供无与伦比的关联性。公司可以更好地管理并行工程和制造流程，缩短从设计到制造的周期。NTP 为设计变更或设计变体提供最佳支持，并快速创建零件系列程序。本机实施链接将加工程序与工程和制造数据连接起来。这些链接可用于查看哪些加工程序受到工程或制造变更的影响。例如，像新的刀具，并查看加工数据是否根据工程变更保持最新。

数控棱镜和车铣复合机床程序员亮点

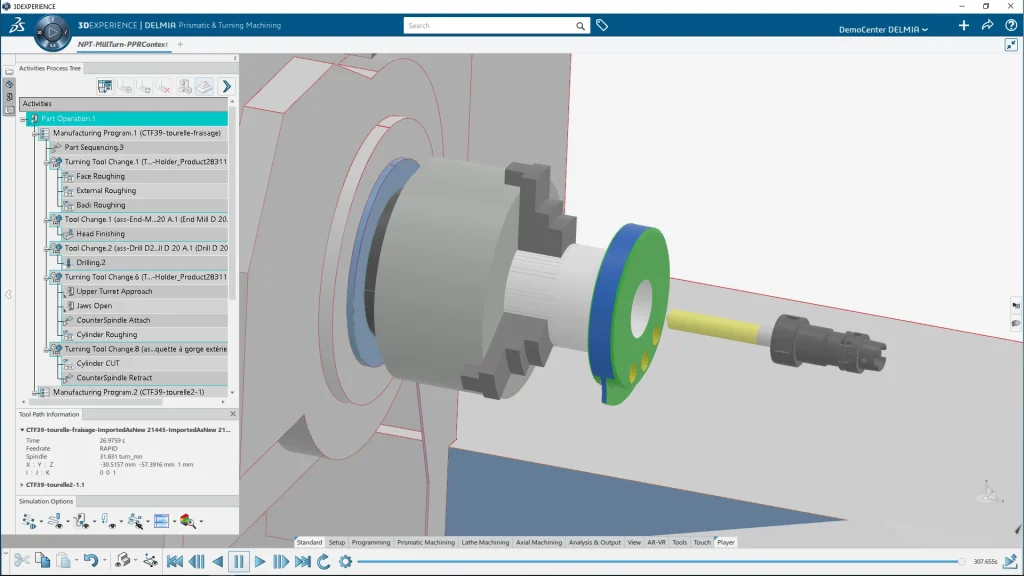

利用强大的多任务铣车功能管理和编程加工资源

以 3D 形式管理 CNC 机床、附件、刀具和刀具组件。可以使用相关加工属性通过标准搜索功能检索这些资源，并在加工单元中实例化。用户可以清楚地看到更改对所有 NC 流程和程序中零件或切削刀具等对象定义的影响。NTP 支持用于验证、材料去除模拟和碰撞检查的刀具和刀具组件的默认或自定义表示。程序员可以使用同步功能、平衡车削和零件传输功能为具有多个主轴和刀塔的复杂铣车床编写 NC 程序。通过沉浸式、直观的界面，用户可以同步操作中的操作和通道并定义零件传输活动。

棱柱加工特征与零件设计的自动关联

自动识别产品设计的棱柱加工特征，大大缩短刀具路径编程时间。生成设计部件的制造视图，其中包含要加工的所有钻孔和铣削特征。通过这种嵌入式特征识别技术，NTP 可以对几何加工、特征创建设计部件（甚至没有设计特征规范的部件）进行刀具路径编程。

一流的加工策略，可高效编程车床和铣车床

提供全套高端车削操作，如粗加工、精加工、凹槽车削、凹槽精加工和螺纹车削，以实现精确的刀具路径定义。NC 程序员还可以编写车削操作来解决铣车床的 B 轴和 C 轴插补问题。

创建并优化 2.5 轴铣削、钻孔和探测操作

NTP 提供广泛的加工操作用于定义刀具路径，包括挖槽、端面加工和轮廓加工。这些操作可以定义为多级和多通道。根据用户的要求，可以优化刀具路径以实现高速加工。提供点对点加工，以及从标准钻孔到复杂镗孔和倒角的全套轴向操作。其中包括几种专用于硬质材料的策略，例如摆线铣削、同心铣削和螺旋变形。这种同心策略控制径向啮合，以最大限度地提高机器的效率，同时保护刀具。NTP 提供独特的功能来创建和验证铣削、钻孔和探测操作。探测操作非常灵活，可以使用相关的用户参数进行自定义。NTP 通过提供一流的 4 轴挖槽扩展了 2.5 轴功能，其中包括各种策略、岛管理和用户定义的刀具轴前置角，以实现更好的切削条件。此操作还支持非圆柱面、非圆锥面以及超过 180 度的旋转曲面。

快速刀具路径验证和编辑

刀具路径重放允许生成和验证单个操作或整个程序。用户可以可视化加工中的部件并分析剩余材料。可以测试替代加工策略以获得无碰撞轨迹。刀具路径可以复制、镜像、平移和本地编辑。比较部件和剩余库存命令仅显示差异。NTP 通过精确定位材料不足或材料过剩来改进刀具路径验证。

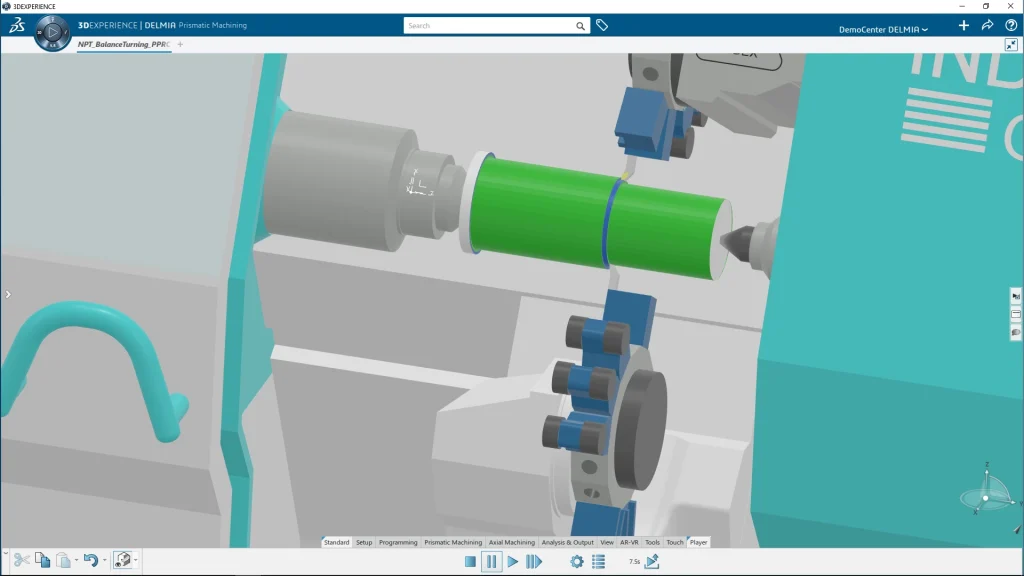

先进的仿真能力

NTP 具有强大的刀具路径验证模拟功能。此模拟功能将最先进的机器模拟模块之一推向市场，以便在流程早期发现潜在问题。NTP 能够计算工件中的凿痕体积，使用户更容易在加工程序中确定凿痕的优先级并进行处理。识别近距离失误（在用户定义的安全距离内），并支持多个刀具更换位置，以更准确地模拟机器运动。保存在 3DEXPERIENCE 平台中的模拟上下文允许用户以最方便的方式组织审查。这确保了验证任务的可追溯性。它允许用户以最有效的方式编程、优化和验证加工。它让 NC 程序员能够在流程早期识别刀具路径错误并缩短编程时间。

自动化、标准化程度高

可以将加工过程定义为专用模板并存储在目录中以供重复使用。可以检索存储的模板并将其应用于零件几何的设计特征。公司的知识产权被资本化并重复使用，以提高编程效率。NC 对象和属性作为知识库对象进行处理，以提高 NC 程序创建的自动化和标准化水平。

无缝 NC 数据生成

通过集成的后处理器执行引擎、标准后处理器语法映射表库和后处理器示例，无缝生成 APT 源和 NC 代码 ISO 格式。输出格式可以轻松自定义。后处理器生成的其他文件也会自动保存在 3DEXPERIENCE® 平台中的同一容器中，从而确保给定零件的所有相关输出都在同一位置可用且是最新的。制造程序的关键信息可以导出为文档，供车间参考。

线切割加工

模拟、验证和编程线切割电火花加工 (EDM) 过程。计算线切割 EDM 路径并编程线切割每端与零件轮廓的同步。使用专用线切割 EDM 策略实现 2 轴和 4 轴编程功能，并可视化和验证编程策略。生成机器代码以供在真实机器中使用。与所有 DELMIA 加工应用程序一样，用户可以通过创建线切割 EDM 路径、将其存储在模板中，然后在要加工的其他零件上重复使用相同策略来保存和重复使用最佳实践。
