Fe-safe的功能增强

3DEXPERIENCE中的更新

  • 疲劳耐久性分析界面集成到结构和力学分析App的UX和数据模型当中，支持在同一个App中和同一个仿真对象中定义分析步、相互作用、边界条件、载荷以及耐久性特征。
  • 增强了焊接疲劳功能，在22xGA中集成了Verity的线焊疲劳，在22x FD03中增加了Verity中的点焊疲劳，集成了Point Fasteners, 很容易创建焊点和搭接模型，同时，支持实体六面体、刚体、弹簧以及梁结构的疲劳分析以及薄板失效。
  • 支持在云上执行耐久性分析（22xFD01）及案例储存（22xFD02），同时能够自动生成用于场输出的传感器（22xFD03）。

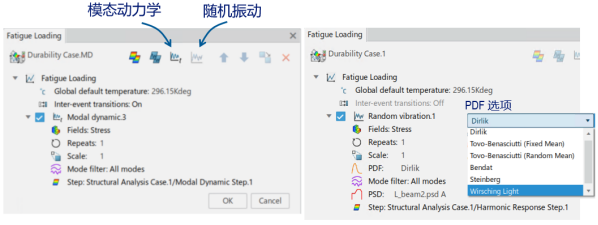

  • 从22x FD04开始，支持模态动力学以及随机振动的载荷定义。
说明：* 表示 SIMULIA.WORKS 角色
  • 角色的更新。从R2023x GA开始，结构和耐久性工程师(FHM)的角色取消。从23x FD01+开始，3DEXPERIENCE的许可对应如下：
说明：* 表示 SIMULIA.WORKS 角色
  • 支持结构(Abaqus)和疲劳耐久性(Fe-safe)分析的自动执行链。

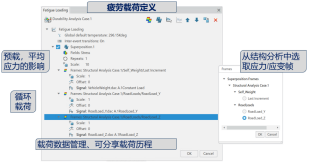

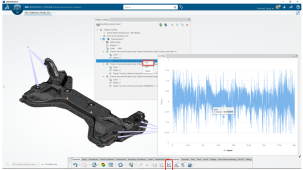

  • 全新的载荷定义界面，同时具备基本的数据绘制及处理功能。

焊接疲劳的增强

  • 增强了在结构应力法中节点力的计算。消除了完美结构化网格的要求，但仍需要沿假定的裂纹表面定义单元面。
  • 增强了复杂载荷下的焊点疲劳计算。
  • 增加了Verity中线焊疲劳的压缩平均应力修正。

TCD的增强

在2022 FD02支持有限寿命分析，在2022 FD04中，进一步支持应力张量输出。

新增Fatemi-Socie算法

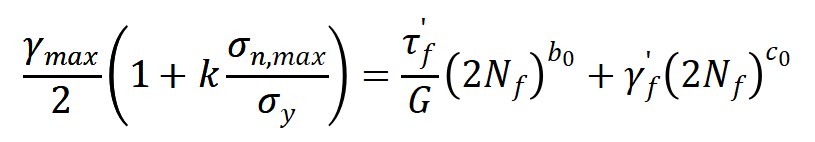

Fatemi-Socie疲劳算法自1988已经开始使用，实际上Brown-Miller算法通常足够精确, 但是满足客户的需求，增加了该算法。损伤计算公式如下：

实际计算过程中，需要扭转疲劳属性，在没有扭转疲劳属性的情况下，提供近似算法。默认情况下，执行最精确的循环数据提取，同时也支持切换到只使用循环终点数据。

热应力疲劳分析的增强

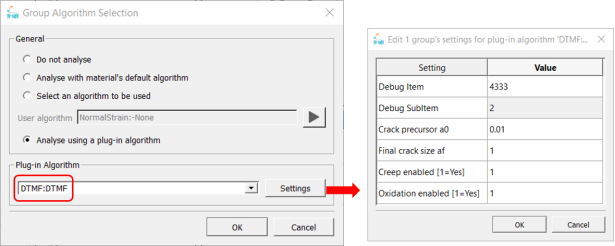

基于Fraunhofer IWM在过去20年开发的DTMF技术，可作为插件提供给相应的用户进行评估使用。与TURBOlife相比，需要的损伤参数更少。同样也是基于Miner准则计算累积损伤。

随机振动疲劳分析

  • 支持PSD曲线的对数插值。

即将迎来的更新

后续会持续针对3DEXPERIENCE和Fe-safe进行更新。针对3DEXPERIENCE，即将更新的内容包括：FKM焊接疲劳SSE可视化、疲劳载荷对话框的信号选择UX改进、DTMF 支持、耐久性分析案例中的疲劳算法重写、耐久性分析案例中的材料指派重写；针对Fe-safe，将对等效结构应力的计算进行修正，同时增强Brown-Miller 循环数据提取。具体更新时间以实际版本发布为准。
