设备与布局工程师 Equipment & Layout Engineer (ETR)

在 3DEXPERIENCE 平台上，通过设备和布局工程师角色获取用于创建和管理工厂资源和布局的综合工具。

DELMIA设备和布局工程师（ETR）角色提供在沉浸式 3D 环境中设计制造资源和工厂布局的功能。定义资源后，用户可以添加运动学以进行机械仿真。

ETR 提供先进的工具，用于创建和优化用于制造仿真的所有机械设备，或用于填充工厂布局，从简单的夹具到 NC 机床和复杂的工具。NC 编程人员可以轻松对最复杂的铣床、车床和车铣复合机床进行建模。用户可以导入现有的 2D 工厂图纸，并将 3D 设备和其他对象捕捉到其中，以实现 3D 布局。

借助高级定位工具，可以轻松移动、捕捉和对齐资源。工程师可以模拟前向运动机械设备，范围从简单的夹具到复杂的提升辅助机构。用户可以管理多个设备，集成到 3D 工作单元布局中，并进行可行性研究。每个设备都可以单独编程，执行排序和模拟的任务，以消除干扰并达到最佳生产性能。

设备和布局工程师的优势

实时多学科协作

在 3DEXPERIENCE 平台上实时无缝协作。所有利益相关者——从流程规划人员到机器程序员和产品设计师，都可以访问最新的信息。

资源 IP 的捕获和重用

将设备设计保存在 3DEXPERIENCE 平台上或目录中，供企业中的其他利益相关者重复使用。通过利用企业知识产权来减少时间和精力。

轻松创建机械和机器

使用 3D 界面，工程师只需几次点击和直观的命令，就可以从零件组件中快速创建工作运动设备。该设备通过联合操作进行验证，简化了数控机床、工具和定制机器人的创建，供下游利益相关者使用。一旦设备得到验证，就可以将其保存在目录中以供检索，然后由其他利益相关者重复使用。

快速高效的布局定义

Equipment & Layout Engineer 的参数化设备目录简化了工厂设计师的工作。大多数广泛使用的工厂设备都是可用的;无需为每个新布局从头开始设计。简化的布局工具使用户能够快速定位、对齐和捕捉布局对象。工具直观且易于使用;非 CAD 专家可以高效地定义工厂布局设计。

在整个扩展企业中访问制造资源数据

创建布局数据，这些数据可以作为 3DXML 或 2D 图形或以其他格式在整个企业中共享，以便进行审查、反馈以及与供应商协作。这些数据可以无缝地用于资源规划和 3D 验证研究。

设备与布局工程师亮点

定义资源层次结构

预定义的资源类型（如输送机、机器人、夹具和工具设备）可用于对资源进行分类和组织。用户可以创建代表工厂、生产线、工作站或其他资源类型的组织树，在 3DEXPERIENCE® 目录中找到资源，然后将它们复制到组织树中。使用模式可以快速创建具有正确对齐资源的布局。

导入和提取 2D 图纸

可以将 2D 工程图导入到 3DEXPERIENCE® 平台中。图形将放置在布局地板上，以便可以将资源捕捉到定义的位置。用户还可以生成 2D 布局的尺寸标注、带注释的 3D 图纸，以便在工厂车间使用。

导入点云数据（仅限本地）

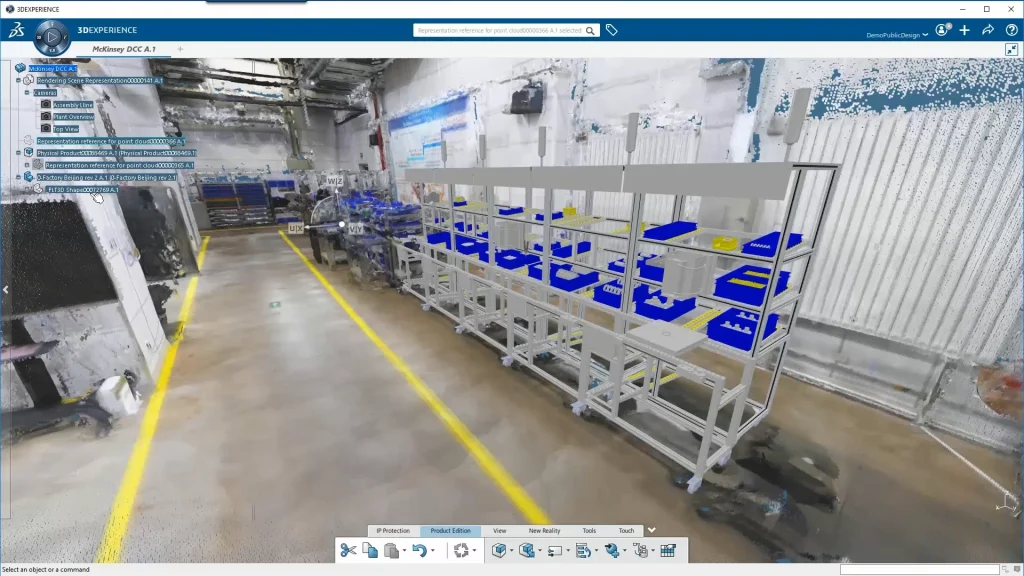

当使用3D扫描仪扫描实际的工厂设备时，会创建一个点云。PLA具有将点云导入虚拟工厂布局的能力。这提供了现有设施的精确复制品，可以通过从现有资源目录将 3D 设备导入到点云上来进一步增强。用户可以在 3DEXPERIENCE 平台内部移动、操作和测量点云。此外，它还提供了“清洁点云”功能，用于消除点云中包含的任何“噪声”，而“网格”功能可用于将点云细化为表面数据。当导入大量数据时，用户可以导入 E57 文件格式的点云。

目录中的即用型参数资源

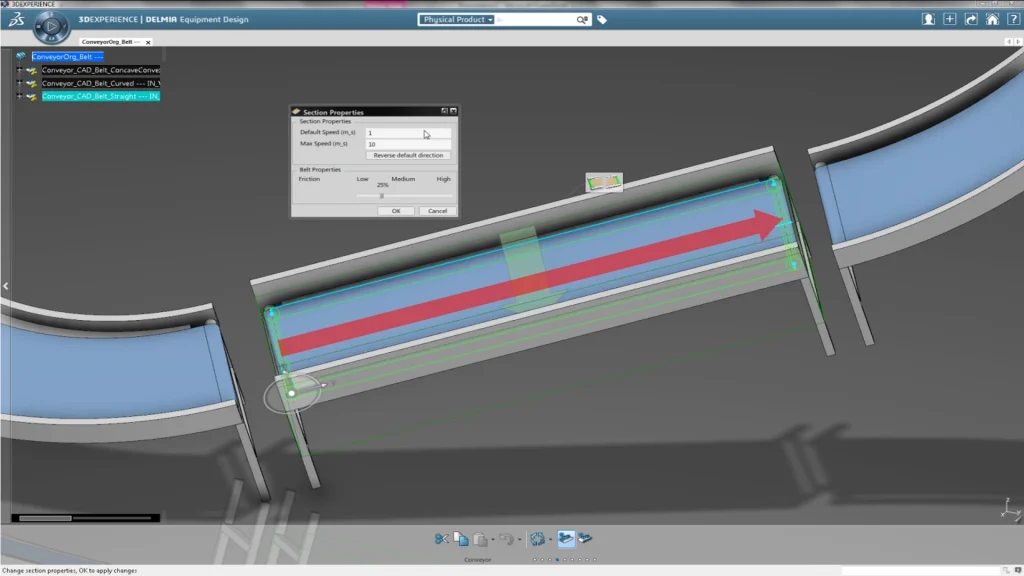

Equipment & Layout Engineer 包括一系列参数化资源 – 输送带、零件箱、桌子、椅子和架子，仅举几例。用户可以使用对话框选择资源并编辑其参数。ETR 生成几何图形，并将资源定位在 3D 布局中。所有新创建的资源实例都可以通过专门的直观对话框重新编辑并更改参数。

创建 3D 零件和装配体

提供与布尔运算结合的功能。在单零件草图绘制和在装配体上下文中工作之间进行选择;集成多个产品视图和约束。Equipment & Layout Engineer 允许用户快速组装组件和定位零件。强大的工具可对零件进行图案化和对称化，并管理功能特征（如孔）的装配级影响。清晰的规格管理工具让您可以进行修改并快速评估其影响，是多用户环境和高效迭代的理想选择。

为制造设备分配反向运动学

允许通过命令工具中心点位置或设备关节位置来驱动设备。Equipment & Layout Engineer为自动反向运动学求解器提供支持 – 通用和数字，以及基于制造商规格的工业机器的特定设备求解器。它还支持用户定义的定制机器人求解器。

对设备任务进行编程

在车间上下文中定义每个设备的任务。可以定义特定任务，例如“搬家”或物料搬运任务。运动目标既可以在绝对坐标上创建，也可以在相对坐标上创建。然后，程序员可以模拟这些任务以进行验证和任务优化。

支持设备程序中的高级逻辑

通过易于使用的界面支持高级逻辑编程指令。逻辑命令包括条件语句（如 if、then 和 else）以及设备任务中的循环语句。它们支持通过仿真和优化复杂制造过程进行验证。
