供企业消费者使用的3D空间规划
- 3DEXCITE 软件、解决方案和 CGI 服务为所有媒体通道的高影响故事分享提供了高端实时 3D 可视化。
- 3DEXCITE 软件、解决方案和 CGI 服务为所有媒体通道的高影响故事分享提供了高端实时 3D 可视化。
- 利用您的源数据,3DEXCITE 为向数码、交互营销和销售体验创造性的交付情感资产提供了自由的创造环境。
- 利用您的源数据,3DEXCITE 为向数码、交互营销和销售体验创造性的交付情感资产提供了自由的创造环境。
优质内容管道:实际销售的虚拟工具
适用于全部的媒体资产
主模型一旦准备好且经过验证,内容生产就可以开始了。从高分辨率打印到轻量网页或沉浸式体验,质量都是无与伦比的。我们提供出色的资产来影响营销环境中的产品感知和品牌生存力。与传统的生产方法相比,我们大大节省了成本及缩短上市时间。
- 分层图像。
- 优质图像和电影。
- UI 元素。

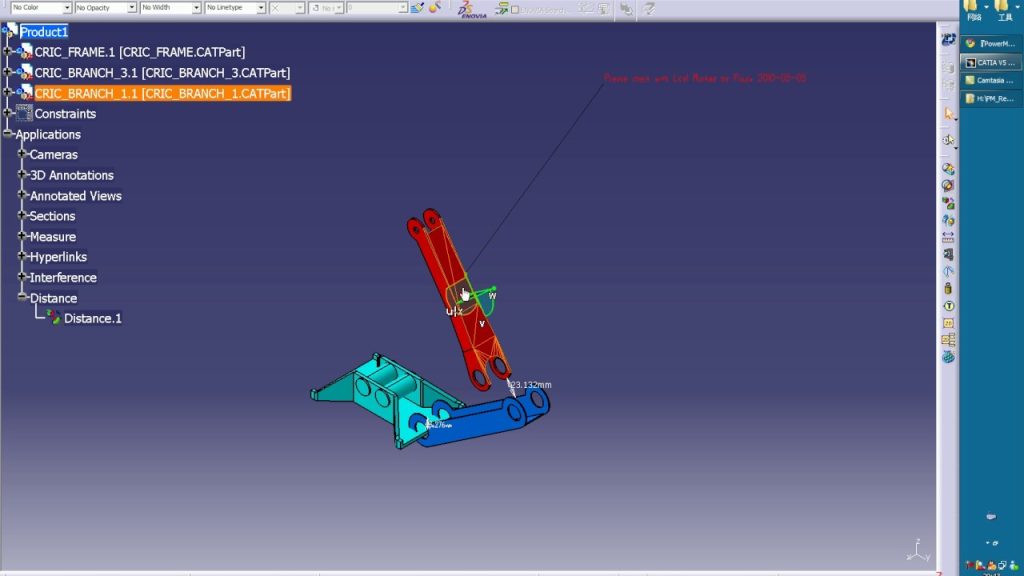

DMU Space Analysis
DMU空间分析2(SPA) 使用先进的干扰检测和分析、卓越的剖面分析、测量、距离分析和3D几何比较工具进行最佳的 DMU 验证。可以交互式或批量模式检测干扰,分析并保存结果。通过与其他 DMU 产品的集成,可以对运动模拟和剖面结果的动画进行远程分析。
- 检查交互式或批次模式中对大量数据的干扰,分析和存储结果。
- 比较 3D 几何形状,在专用查看器中可视化结果,保存结果以供重用,对 3D 比较进行剖面测量。
- 提供距离和波段分析工具。
- 提供一组产品、零件和功能之间和之间的精确测量。
- 与其他 DMU 产品集成,用于运动模拟的距离分析和分割结果的动画。
- 允许通过 VB 访问实现自动化,用于冲突、距离和波段分析和分区。

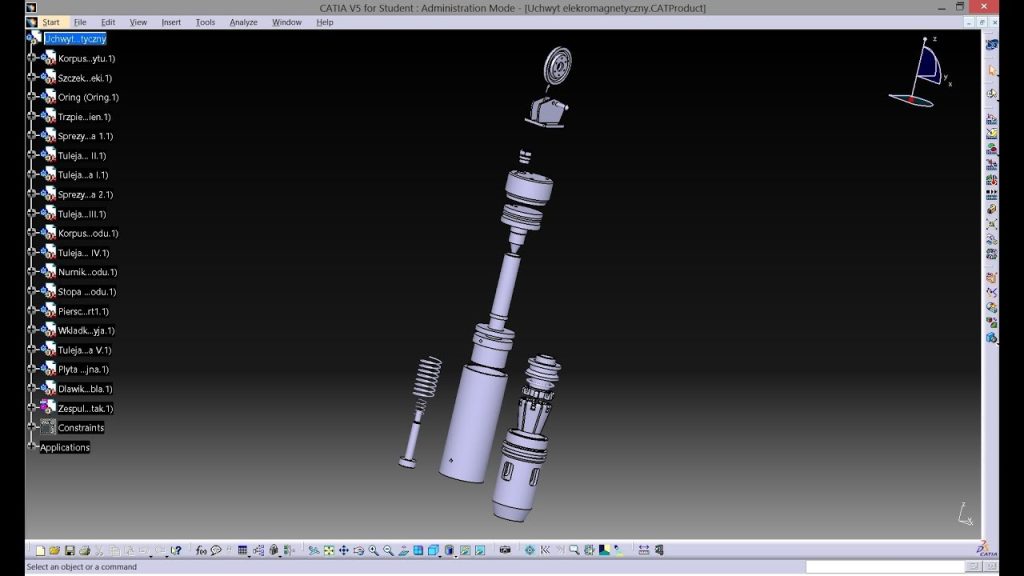

DMU Fitting Simulator
DMU 安装模拟器 2 (FIT) 致力于组装/拆卸操作的定义、模拟和分析,以验证产品设计对其维护操作(装配/拆卸操作)的可行性。它为拆除作业生成关于空间保留的有用信息,供今后设计修改时考虑。该产品还有助于识别允许拆解装配的轨迹。
- 定义拆解过程中要移动的单个对象或对象组。
- 生成拆卸轨迹,避免碰撞并遵守角度限制。
- 通过视觉反馈交互式地模拟对象的轨迹。
- 动态分析模拟轨迹以验证其可行性。
- 与其他DMU产品集成以实现强大的仿真组合 生成有关装配中空间预留的有用信息,使设计人员可以在考虑维护可行性的同时修改数字模型。
- 通过Visual Basic宏编程实现命令的自动化。
- 提供复杂的模拟工具,以增强所有项目成员之间的协作并生成引人注目的营销材料。

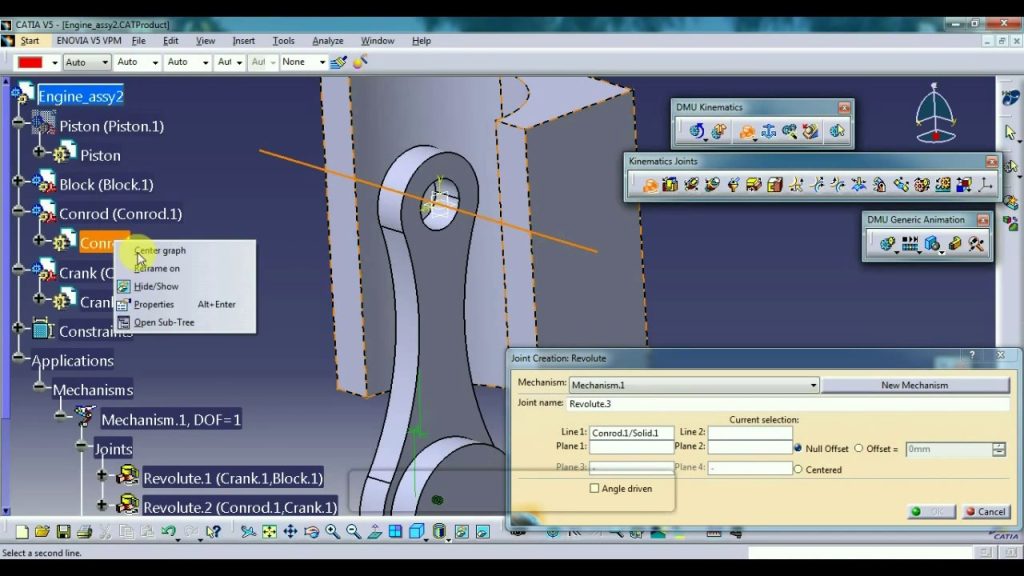

DMU Kinematics Simulator
DMU运动仿真器2(KIN)定义了使用各种关节类型或通过机械装配约束自动生成各种尺寸的数字模型的机制。可以通过基于鼠标的操作轻松地模拟机械运动,以验证机械。检查干扰并计算最小距离来分析机械运动。它生成运动部件的轨迹或扫掠体,以驱动进一步的设计。DMU产品集成来进行组合仿真。
- 根据ASD中定义的机械装配约束条件自动生成机械装置,从而可以快速轻松地定义机械装置。
- 模拟机制运动以验证机制。
- 通过检查极限和干扰并计算最小距离,利用视觉反馈动态分析机构运动。
- 记录运动分析结果以增加仿真结果的可访问性。
- 生成有用的信息,例如迹线和扫掠的体积,以便在进行进一步的设计修改时加以考虑。
- 允许通过Visual Basic宏编程自动进行机制创建和模拟。
- 通过与其他DMU产品集成,可以进行组合仿真。
- 模拟和分析涉及任何多CAD零件的机制。
- 通过V4数据集成保留V4客户对Kinematics定义的投资。

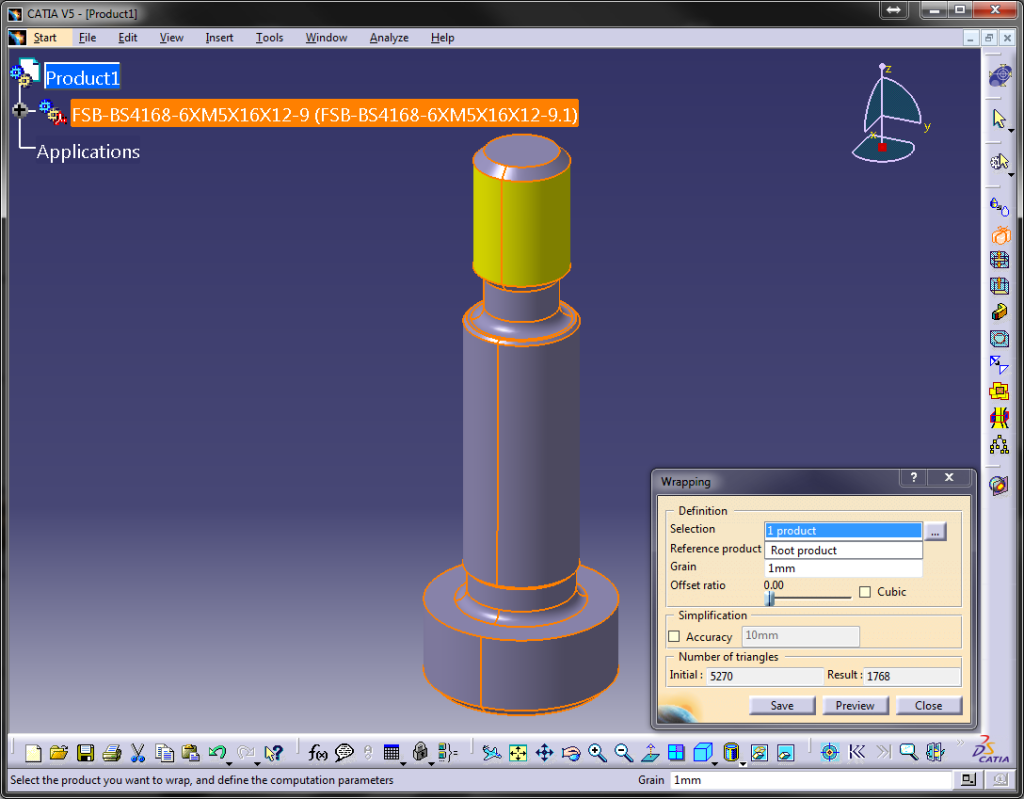

DMU Optimizer
DMU Optimizer 2创建产品或装配体的替代表示形式,以减小尺寸或创建更适合特定上下文的几何形状。保留其外部表示来创建零件或组件的缩小但准确的表示。可以将曲面转换为体积,以进行逼真的DMU分析。
- 创建零件的精确表示,同时仅通过保留其外部表示来减小其尺寸。
- 生成零件的简化表示形式,以确保与供应商进行通信时的机密性保护。
- 通过将网格简化到用户选择的精度级别,简化零件的表示。
- 通过结合Optimizer命令优化了数字模型管理。
- 将曲面转换为体积以进行逼真的数字模型分析。
- 通过将偏移值添加到一组选定的形状中来考虑安全边距。
- 通过生成运动部件的扫掠体积来执行空间保留。
- 生成振动部件的最大整体包裹范围。
- 通过可视化自由空间(Free Space)促进装配中的进一步分析和设计。
- 通过保存和重用它们以进行有效的DMU审查和分析来管理不同的表示形式。
DMU – Engineering Analysis Review
DMU工程分析审阅2(ANR)提供了轻松访问和审阅通过CATIA Analysis产品套件生成的分析结果或第三方CAA应用程序创建的结果的功能。该产品使用数字模型,将设计与分析的集成提升到一个新的水平,能够检查干涉并执行变形形状与周围实体零件之间的测量。这样可以确保该零件在有载和无载条件下都能在预期的极限内运行。
- 非专家的分析结果的访问。
- 分析结果的动画。
- 自动生成详细报告。
- 高级DMU审查。
DMU Fastening Review
DMU紧固审查2(FAR)致力于在白色汽车车身协作紧固件过程中验证和记录紧固件。该产品既适合DMU,产品综合和结构分析等公司团队,又适合作为零件设计师和原型制造商的产品设计供应商。
- 提供一套全面的工具来验证紧固件。
- 实现完整的紧固件文档创建。
