CATIA Civil Engineering 2019x 面向土木工程行业的CIV模块
超大点云文件导入效率大大提升
对于大型土木工程项目，越来越多地使用点云数据来生成地形模型。在2019x中最新加入了Import large point cloud的功能，用户可选择单个文件导入，也可选择按照文件夹批量导入的方式导入点云文件，同时可以设置点云文件的地理参考坐标系。
并且由于采用了特殊技术，首次导入的点云文件整体并不会被导入至数据库中，用户可自行选择导入至数据库的地形范围，所以并不会对硬件造成额外负担。
经过测试，某600M以上的xyz格式的点云文件，通过大型点云文件导入功能进行导入，仅需6分钟左右，效率相较于普通地形文件导入功能大大提升。
重磅推出 - Polyhedral Mesh（多边形网格面）与混合建模功能
这是CATIA Civil Engineering 2019x版本中最重要的技术革新，也是土木工程行业BIM软件的一大突破！
为什么这么说呢？我们需要了解，在土木工程的3D软件中通常会遇到两大类不同的三维实体：网格面和精确几何体。网格面不够精确，但计算速度较快，比较适合于大型的数字地形模型；而精确几何体比较适合于工程设计（例如桥墩、隧道等）。因此，这两类对象有各自不同的适用场景，但是如何进行这两类不同对象之间的几何运算（例如交集、并集、裁剪）是非常困难的。
在过去，很多土木类软件都虽然使用网格面来表达地形模型，但却不能很好地把地形网格与精确几何体两类对象融合起来。

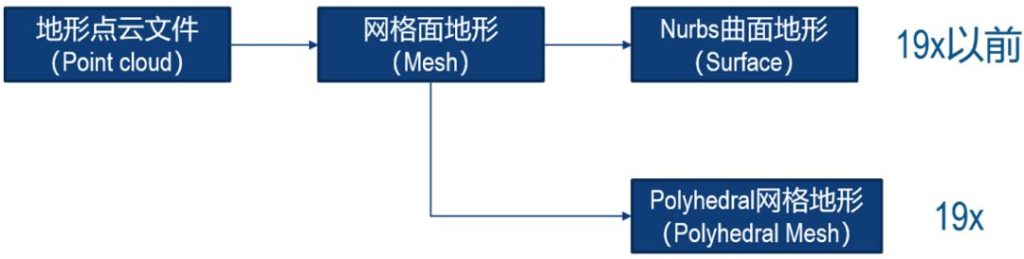

而在CATIA Civil Engineering 2019x版本中，不仅推出了适用于地形模型的Polyhedral Mesh（多边形网格面）对象，还将专用于精确建模的CATIA建模器（CATIA Modeler）与专用于网格建模的Polyhedral建模器（Polyhedral Modeler）进行了无缝融合，在保证了大多数CATIA曲面命令依然对Polyhedral Mesh地形依然起效的前提下，还大大降低了地形的数据量，有效保证了地形数据在下游专业的传递与地形处理效率。
地形贴图可透明化、图片质量可调整，可通过EXCEL表格的形式批量设置地形贴图定位坐标点位置

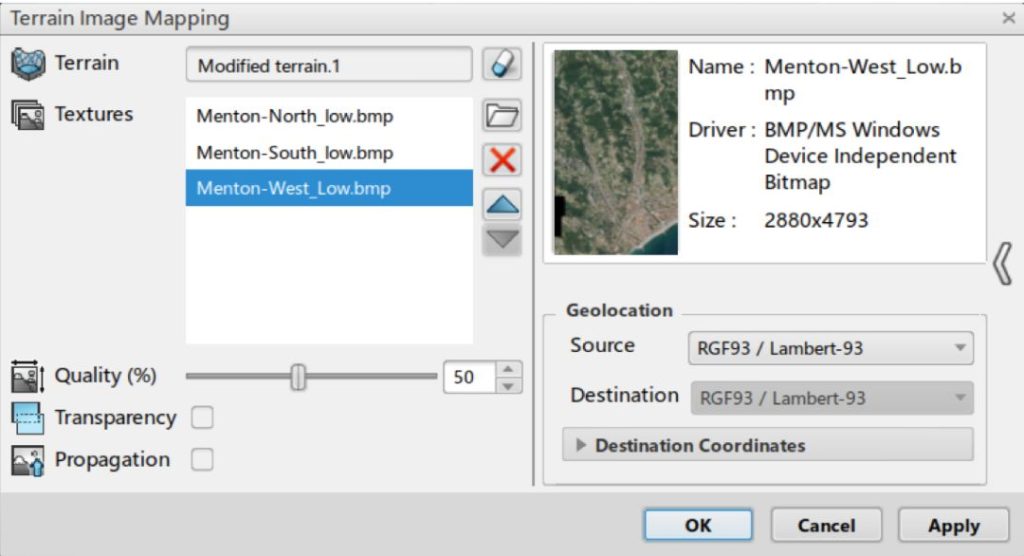

19x版本中进一步加强了地形贴图功能，在设置地形贴图界面，加入了设置地形贴图质量、地形贴图透明度，以及贴图继承功能。

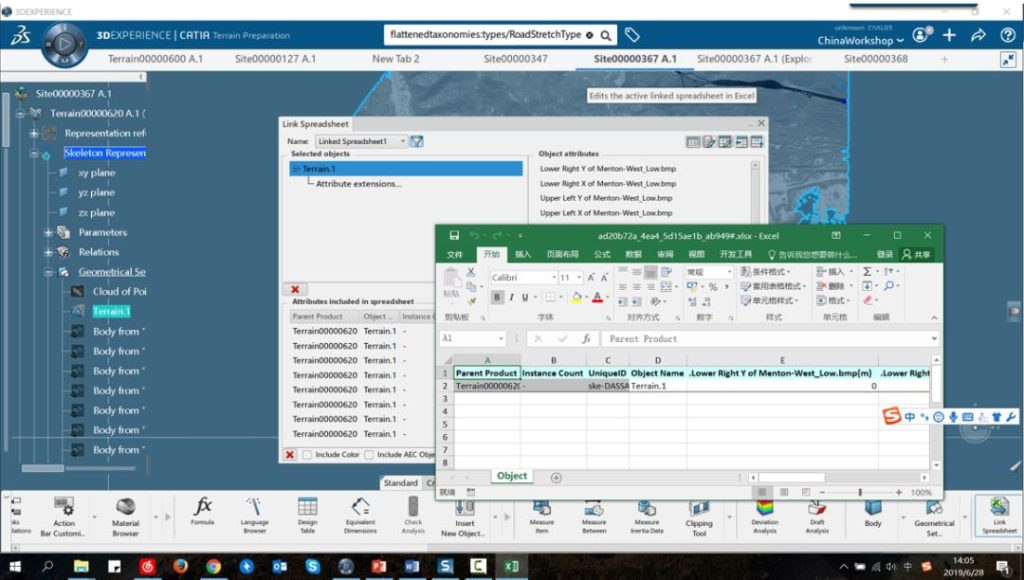

同时在19x中，首次加入了通过EXCEL表格形式批量编辑地形贴图定位点的功能，大大提高了地形贴图的效率。
汇流面积分析
坡向分析
地形雨水汇流分析

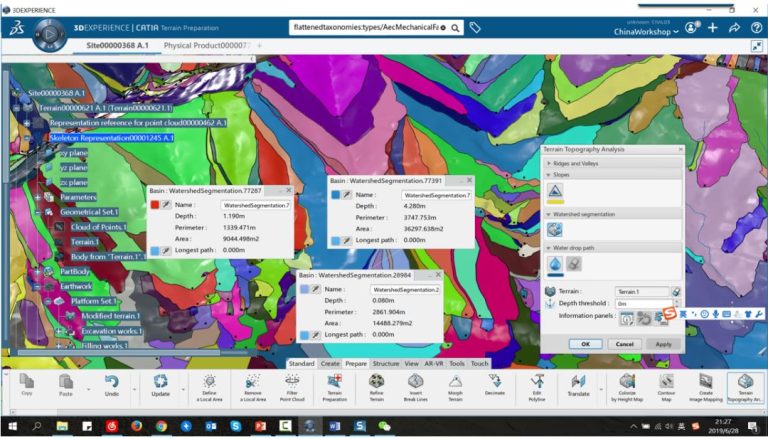

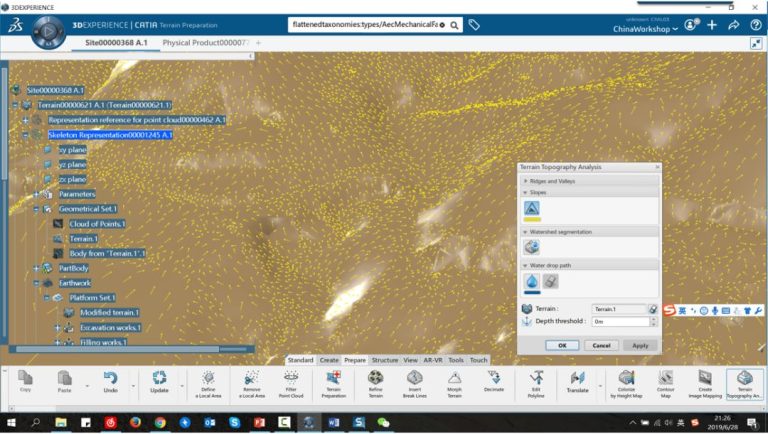

在19x中，地形处理模块中最新加入了雨水汇流分析等功能（Rain Drop，Watershed），用户可通过直观的方式分析地形上不同区域的汇流、水流路径、汇流面积等：
新加入放坡建模（Platform Design）功能
在2019x之前的平台版本中，CIV中并无特定功能去做放坡建模，用户需要使用CATIA中曲面的一些命令组合去进行此方面的建模，这样的效率较为低下。而在2019x中，最新推出了放坡建模的功能，用户可自定义放坡轮廓，也可使用平台内置的放坡模板，快速进行放坡建模。
在铁路线路设计和道路线路设计中进一步细分
线路设计功能进一步细分和增强

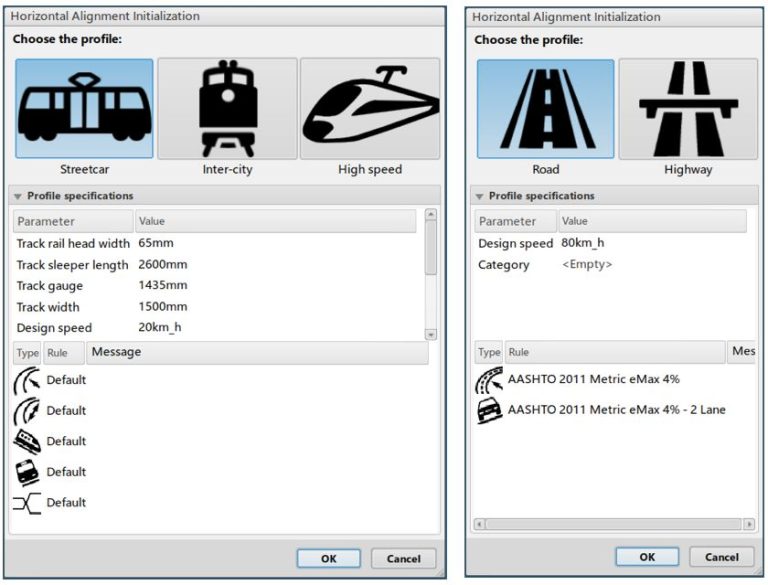

在19x中，进一步将线路功能细分为道路线路设计和铁路线路设计（Drainage Alignment排水线路设计也将随后登场），并可在后台Data Setup中对其进行相应的道路设计规则资源配置。用户可将3DE安装包中内置的设计规则进行进一步修改，然后加入到资源配置中，行成专属线路设计规则。
线路设计规则定义好后，当用户在进行线路设计时，系统可根据之前设置好的线路规则对线路进行动态检查，随时提醒用户哪些地方不符合涉及规则。
同时在平曲线设计功能中，增加了更多种类型的缓和曲线，以及多段圆弧线相接的形式。

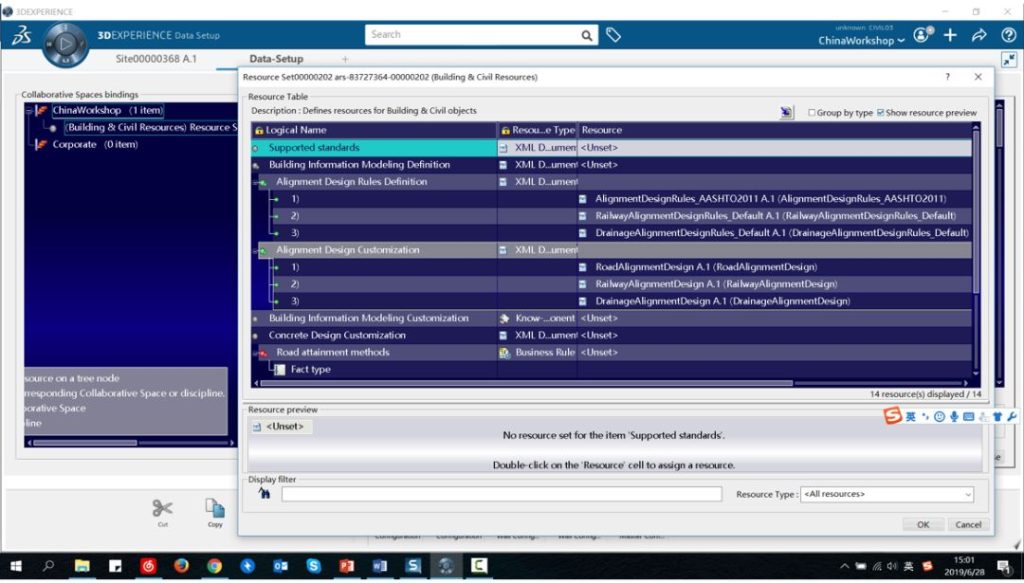

在Data Setup中对线路规则进行设置
线路规则代码样例
新加入道路曲面（Road Surface）与路基设计（Subgrade Design）功能

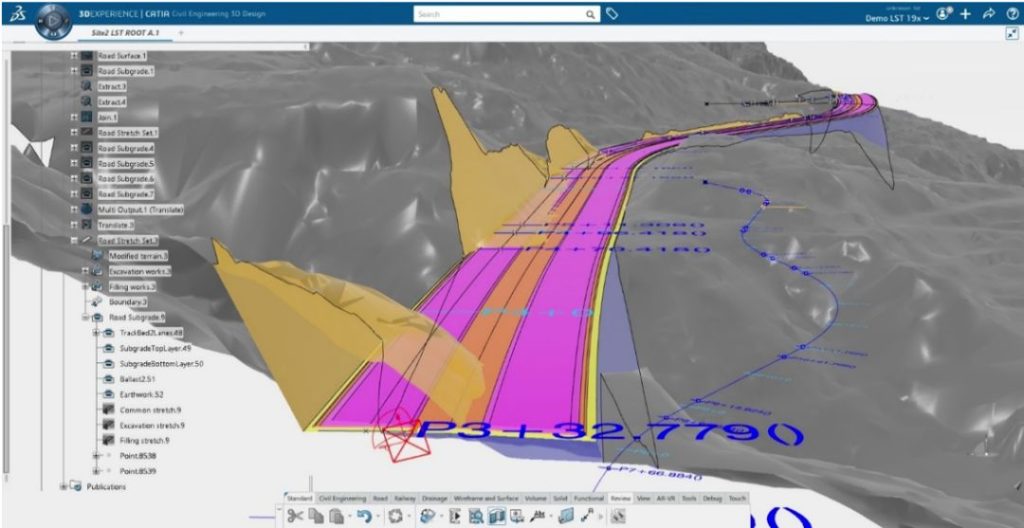

2019x中，在2018x基础上对道路曲面设计进一步加强，用户可对道路超高、路宽等参数进行设置，同时在2019x中加入了最新的路基设计功能，用户可自定义路基横断面轮廓，也可选择平台内置的路基横断面模板。

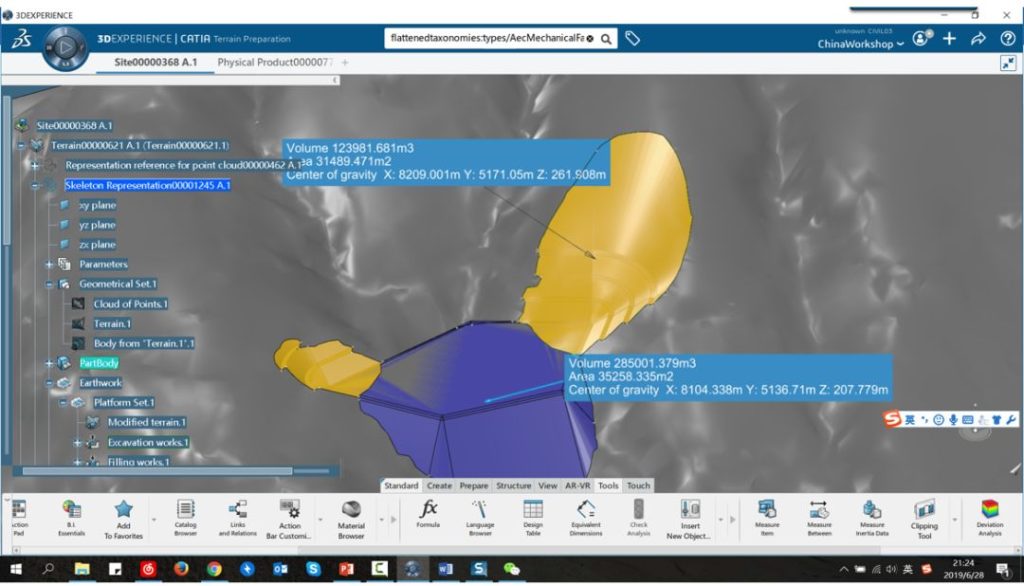

在选定路基横断面以后，软件将会沿着用户之前创建好的线路进行路基与边坡建模，并自动与地形之间发生运算，计算出填挖土方量。
钢筋功能进一步增强
2019x在2018x基础上，钢筋功能进一步增强。

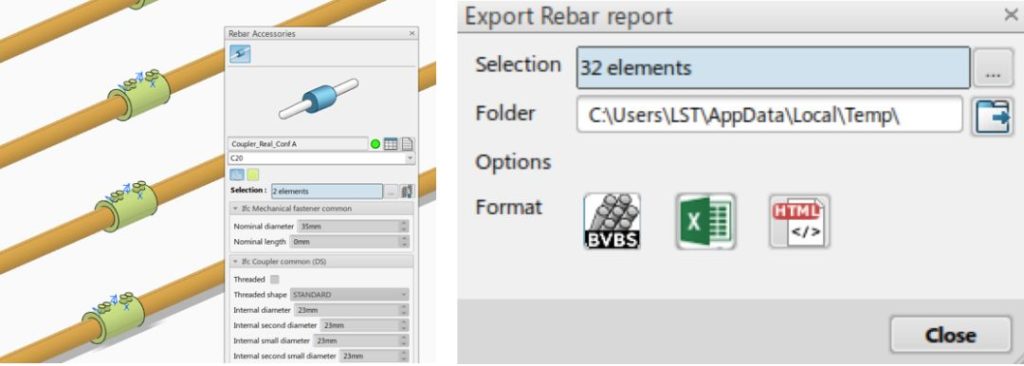

在常规的四种钢筋建模方式：选择钢筋模板建模、根据几何线条创建钢筋、箍筋、钢筋网基础上，2019x增加了将钢筋打断，以及在两组钢筋连接处创建套筒的功能。进一步提升了CATIA钢筋精细化设计能力。
同时在19x中，钢筋模型导出格式支持BVBS格式导出，可将该格式的钢筋模型直接导入至钢筋数控折弯机内进行钢筋加工，进一步加强了设计端与制造端的联系。
加入了包络体（Volume）和曲面折叠展开（Unfold）命令
在之前版本中的CIV模块中，并不包含包络体命令以及一些高级曲面功能（如折叠展开等），为了响应广大用户的需求，在19x版本中，最新加入了全部包络体的命令以及折叠展开等高级曲面命令：
加入了更多的AEC类型
在之前版本的达索系统3D体验平台中，有植入大量的AEC类型，如桥墩、桥台、拉索、栏杆等各种类型，并且包含其对应的IFC属性，用户可对这些AEC类型进行属性自定义添加或删除，或者在平台中自定义添加特有的AEC类型。

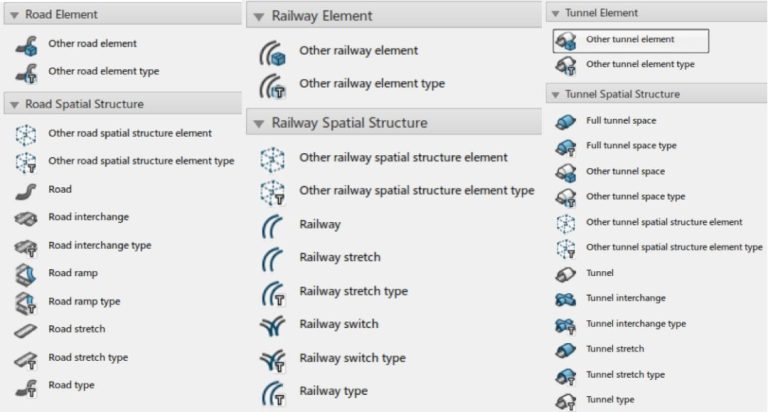

在2019x平台中，这一切功能都得到了继承，并且也最新加入了道路、铁路、隧道、大坝、路基等AEC类型，用户无需再自行创建这些AEC类型。
同时未来将会在3D体验平台中植入更多的AEC类型，届时用户将无需再自行创建AEC类型。
