CATIA V5

功能模块介绍​

为您提供：CATIA产品全功能模块简介，可跳转查看模块详细信息​

打包模块

CATIA基础包

CATIA 标准包

该配置提供一整套工具，可进行与数字化电子样机相关的机械零件与装配的高级3D设计，并可以生成工程图。此外，它还包括集成的实时渲染功能。 作为CATIA P2平台的产品，这个配置提供面向3D的高效功能，例如漫游说明书图表显示和处理功能等。用户得益于它和其他CATlA V5产品内部的集成性。它是目前的CATIA V4用户应该选择的配置，因为它提供了和CATIA V4兼容的集成工具以及常用工业标准的数据交换接口。用户在进行无缝升级时又增强了形状设计能力，使之能够用混合方式设计更为复杂的零件。

产品知识模板1（KT1），允许使用由CATIA产品知识2（PKT）在CATPart文档中生成的用户自定义特征，并且可通过输入相应参数和指定参考几何的方式对其进行修改。这种可访问的智能化用户定义特征存贮在CATIA Catalog类型的文件中，并通过给定相应输入参数和几何重用这些特征。因此，可共享最好的经验，便于重用。这样可提高设计的方法，并可大大提高设计效率。

实时渲染1（RT1），可以通过利用材质的技术规范来生成模型的逼真渲染显示。纹理可以通过草图创建，也可以由导入的数字图像或选择库中的图案来修改。材质库和零件的指定材质之间具有关联性，可以通过规范驱动方法或直接选择来指定材质。实时显示算法可以快速地将模型转化为逼真渲染图。

可以实现自上而下或自下而上的装配和零件设计。设计师点击产品结构树，即可实现零件设计和装配设计之间的切换，并可实现3D机械零件和装配件的关联设计。用户能将零件快速移动到装配位置。在装配件中可快速进行干涉的检查。

具有零件3D实体设计的强大功能。该产品同时还具有关联的基于特征功能和动态草图设计。采用后参数化处理技术，用户可以进行模糊化设计，并在设计的任何阶段进行参数化修改。图形化的造型特征树清晰反映整个设计流程,用户可以对整个特征组进行管理操作,以加快设计更改。
创成式绘图2（GDR），可以3D机械零件和装配中生成相关联的二维工程图。同时可以自 动生成3D尺寸标注。可以快速生成相关的剖视图、局部放大视图、向视图等相关视图。可以进行标准的信息标注和注释。3D模型与二维图纸的关联性保证了设计更改的一致性。同时还提供有可以输出DXF、DWG等常用的二维数据格式。
交互式工程绘图1（ID1），可以满足二维设计和工程绘图的需求。本模块提供了高效、直观和交互的工程绘图系统。通过集成2D交互式绘图功能和高效的工程图修饰和标注环境，交互式工程绘图模块也丰富了创成式工程绘图模块。
目标管理器2（COM），为CATIA所有产品和配置提供核心用户功能。该产品提供了所有产品人机对话和显示管理等所必须的公共功能和整个基础架构,所有这些都是通过统一的用户界面实现的。这些公共功能包括STL、VRML、TIFF、CGM、JPEG和BMP等标准输出格式的打印输出和图像处理。通过支持VB可编辑宏的程序化界面,可以实现对OLE的支持、编辑和自动调用。同时,它也为部件库提供了基本构架。
CADAM接口1（CC1），提供集成化工具，可使V5工程绘图产品能够重复使用CATIA-CADAM工程绘图产品(CCD)生成2D绘图信息。这种集成功能可使目前的CCD用户能够灵活并且容易地在其工作环境中集成CATIA V5的产品,并继承他们的工程实践经验。
IGES 接口1（IG1），可帮助多个CAD/CAM系统并存的用户通过中间的标准数据格式进行数据交换。用户可以在两个完全不同的系统之间直接进行可靠的双向数据交换,也可以自动存取IGES文件。该产品能够处理3D线架元素、曲面和剪裁曲面元素、等距偏置曲线、表皮和表皮边界、二次曲线和颜色。转换完成后,同时产生一个HTML格式转换报告。
V4 集成2（V4I），与CATIA集成产品2可帮助CATIA V4的客户充分利用CATIA V5的高级功能,以保护客户在CATIA V4上的投资。该产品实现了两个版本之间的集成。数据的向上兼容性允许CATIA V5的数据格式。数据的向下兼容特性可把CATIA V5的几何体加载到CATIA V4的工作模型中进行工程分析、数据加工及其它的下一工作流程的应用，并保存为V4的文件。
创成式外形设计模块（GS1），帮助设计者在线架、多种曲面特征的基础上，进行机械零部件外形设计。本模块还提供了一系列全面的工具集，用于创建和修改复杂外形设计或混合零件造型中的机械零部件外形。它还带有智能化的工具，如用于管理特征重用的超级拷贝（powercopy)功能。它的以特征为基础的方法提供了直观和高效的设计环境，系统可以捕捉和重用设计方法和规范。

CATIA 黄金包

提供了所有必备工具，以实现数字化建模中机械零件的高级3D造型、装配、及复杂曲面设计和产品工程图生成。作为CATIA P2配置的一部分，HD2提供了高级的三维定向特征，如图档速览导航、高级的规格图表显示和操作。它和其它CATIA V5解决方案之间的内部协同，将使用户受益良多。它是现有CATIA V4用户的良好选择，原因在于它提供了与V4兼容的集成工具，以及最常用的工业标准的接口。通过添加曲面设计功能，其定义能无缝地更新，从而使用户能用混合造型方法实现更复杂的零件设计。

产品知识模板1（KT1），允许使用由CATIA产品知识2（PKT）在CATPart文档中生成的用户自定义特征，并且可通过输入相应参数和指定参考几何的方式对其进行修改。这种可访问的智能化用户定义特征存贮在CATIA Catalog类型的文件中，并通过给定相应输入参数和几何重用这些特征。因此，可共享最好的经验，便于重用。这样可提高设计的方法，并可大大提高设计效率。

实时渲染1（RT1），可以通过利用材质的技术规范来生成模型的逼真渲染显示。纹理可以通过草图创建，也可以由导入的数字图像或选择库中的图案来修改。材质库和零件的指定材质之间具有关联性，可以通过规范驱动方法或直接选择来指定材质。实时显示算法可以快速地将模型转化为逼真渲染图。

可以实现自上而下或自下而上的装配和零件设计。设计师点击产品结构树，即可实现零件设计和装配设计之间的切换，并可实现3D机械零件和装配件的关联设计。用户能将零件快速移动到装配位置。在装配件中可快速进行干涉的检查。

具有零件3D实体设计的强大功能。该产品同时还具有关联的基于特征功能和动态草图设计。采用后参数化处理技术，用户可以进行模糊化设计，并在设计的任何阶段进行参数化修改。图形化的造型特征树清晰反映整个设计流程,用户可以对整个特征组进行管理操作,以加快设计更改。
创成式绘图2（GDR），可以3D机械零件和装配中生成相关联的二维工程图。同时可以自 动生成3D尺寸标注。可以快速生成相关的剖视图、局部放大视图、向视图等相关视图。可以进行标准的信息标注和注释。3D模型与二维图纸的关联性保证了设计更改的一致性。同时还提供有可以输出DXF、DWG等常用的二维数据格式。

交互式工程绘图1（ID1），可以满足二维设计和工程绘图的需求。本模块提供了高效、直观和交互的工程绘图系统。通过集成2D交互式绘图功能和高效的工程图修饰和标注环境，交互式工程绘图模块也丰富了创成式工程绘图模块。

目标管理器2（COM），为CATIA所有产品和配置提供核心用户功能。该产品提供了所有产品人机对话和显示管理等所必须的公共功能和整个基础架构,所有这些都是通过统一的用户界面实现的。这些公共功能包括STL、VRML、TIFF、CGM、JPEG和BMP等标准输出格式的打印输出和图像处理。通过支持VB可编辑宏的程序化界面,可以实现对OLE的支持、编辑和自动调用。同时,它也为部件库提供了基本构架。

CADAM接口1（CC1），提供集成化工具，可使V5工程绘图产品能够重复使用CATIA-CADAM工程绘图产品(CCD)生成2D绘图信息。这种集成功能可使目前的CCD用户能够灵活并且容易地在其工作环境中集成CATIA V5的产品,并继承他们的工程实践经验。

IGES 接口1（IG1），可帮助多个CAD/CAM系统并存的用户通过中间的标准数据格式进行数据交换。用户可以在两个完全不同的系统之间直接进行可靠的双向数据交换,也可以自动存取IGES文件。该产品能够处理3D线架元素、曲面和剪裁曲面元素、等距偏置曲线、表皮和表皮边界、二次曲线和颜色。转换完成后,同时产生一个HTML格式转换报告。

V4 集成2（V4I），与CATIA集成产品2可帮助CATIA V4的客户充分利用CATIA V5的高级功能,以保护客户在CATIA V4上的投资。该产品实现了两个版本之间的集成。数据的向上兼容性允许CATIA V5的数据格式。数据的向下兼容特性可把CATIA V5的几何体加载到CATIA V4的工作模型中进行工程分析、数据加工及其它的下一工作流程的应用，并保存为V4的文件。

创成式外形设计（GSD），主要用于生成复杂的曲面外型。GSD提供了CATIA线架与曲面2产品所包含的所有功能与命令。它提供了大量的曲面处理工具,以生成和修改用于复杂外形或混合造型设计中的机械设计曲面。CATIA创成式外形设计2产品的基于特征的设计方法,提供了高效、直观的设计环境,以对设计方法和技术规范进行捕捉并再用。

独立模块

“FTA是新一代的CATIA产品，可以满足3D零件及产品的公差技术说明与标注的方便定义和管理。
FTA的直观接口为中小行业中新的CATIA用户，提供了一套理想的解决方案，他们期望能减少对2D图纸的依赖，增加3D作为主要表示方法的使用。3D标注能够在CATIA创成式绘图产品中使用标注平面概念被提取出来。除了语义和语法验证命令之外，用户还能够按照使用的标准，检查当前激活产品或零件中所有标注的正确性。
最后，用户可以使用ENOVIA DMU尺寸与公差产品（DT1）或者DELMIA DMU尺寸与公差审查2产品审查3D标注，这就在特定的设计领域上或横跨整个数字化样机，对于标注和公差的解释提供了全面的工具。”

使用基于模型特征的技术方法专门进行钣金零件设计，包括许多标准的设计特征，如加强筋、压印和扫掠特征等。允许设计人员在钣金零件的非展开表示和展开表示之间实现并行工程。SMD可以直接从草图或已有实体模型开始，还可以与之前和之后的CATIA V5其它应用模块如零件设计、装配设计和工程图生成模块等结合使用，因此加强了设计的上游和下游之间的信息交流与共享。
“FMP是新一代的CATIA产品，用于设计铸造、铸模和锻造零件及其相关的工装，具有无比的生产效率和灵活性。对于零件及其工程的全部功能性技术说明的定义，其历史无关的功能性设计方法使得FMP成为减少设计到制造周期的突破。 建立在功能性零件定义的基础上，FMP能够从设计师的功能性概念出发，通过智能地理解几何和工装定义，加速上市时间。通过利用独特的CATIA V5几何建模器和互补的CATIA产品流程覆盖范围，公司可以实现重大的效率节约。将设计师从基于历史设计的约束中释放出来，特征创建的顺序不影响设计本身。”

打包模块

CATIA 复合材料包

CATIA - Composite Design 复合材料设计包

提供用于数字化样机的复合材料零件设计所需要的工具。除了它的高效核心产品外，CD3提供高级的机械和曲面工具来提高处理设计更改的效率。这些工具支持知识工程，可以捕获和重用共有知识和标准规则库。CD3可以支持用户的整个生命周期。这个复合材料设计解决方案是与CATIA V5的产品、过程、资源（PPR）模块完全集成的，产品、过程、资源模块能够用于从设计到制造的全过程，因而帮助企业提供适应市场的产品。
产品知识模板1（KT1），允许使用由CATIA产品知识2（PKT）在CATPart文档中生成的用户自定义特征，并且可通过输入相应参数和指定参考几何的方式对其进行修改。这种可访问的智能化用户定义特征存贮在CATIA Catalog类型的文件中，并通过给定相应输入参数和几何重用这些特征。因此，可共享最好的经验，便于重用。这样可提高设计的方法，并可大大提高设计效率。

实时渲染1（RT1），可以通过利用材质的技术规范来生成模型的逼真渲染显示。纹理可以通过草图创建，也可以由导入的数字图像或选择库中的图案来修改。材质库和零件的指定材质之间具有关联性，可以通过规范驱动方法或直接选择来指定材质。实时显示算法可以快速地将模型转化为逼真渲染图。

可以实现自上而下或自下而上的装配和零件设计。设计师点击产品结构树，即可实现零件设计和装配设计之间的切换，并可实现3D机械零件和装配件的关联设计。用户能将零件快速移动到装配位置。在装配件中可快速进行干涉的检查。
具有零件3D实体设计的强大功能。该产品同时还具有关联的基于特征功能和动态草图设计。采用后参数化处理技术，用户可以进行模糊化设计，并在设计的任何阶段进行参数化修改。图形化的造型特征树清晰反映整个设计流程,用户可以对整个特征组进行管理操作,以加快设计更改。
创成式绘图2（GDR），可以3D机械零件和装配中生成相关联的二维工程图。同时可以自 动生成3D尺寸标注。可以快速生成相关的剖视图、局部放大视图、向视图等相关视图。可以进行标准的信息标注和注释。3D模型与二维图纸的关联性保证了设计更改的一致性。同时还提供有可以输出DXF、DWG等常用的二维数据格式。
交互式工程绘图1（ID1），可以满足二维设计和工程绘图的需求。本模块提供了高效、直观和交互的工程绘图系统。通过集成2D交互式绘图功能和高效的工程图修饰和标注环境，交互式工程绘图模块也丰富了创成式工程绘图模块。
CATIA目标管理器3为协同产品开发提供了一个高度扩展和开放的平台，该平台应用了最高级的3D技术，你将能充分体验到其前所未有的易用性和三维仿真带来的高效率。
CADAM接口1（CC1），提供集成化工具，可使V5工程绘图产品能够重复使用CATIA-CADAM工程绘图产品(CCD)生成2D绘图信息。这种集成功能可使目前的CCD用户能够灵活并且容易地在其工作环境中集成CATIA V5的产品,并继承他们的工程实践经验。
IGES 接口1（IG1），可帮助多个CAD/CAM系统并存的用户通过中间的标准数据格式进行数据交换。用户可以在两个完全不同的系统之间直接进行可靠的双向数据交换,也可以自动存取IGES文件。该产品能够处理3D线架元素、曲面和剪裁曲面元素、等距偏置曲线、表皮和表皮边界、二次曲线和颜色。转换完成后,同时产生一个HTML格式转换报告。
STEP接口（ST1），允许用户交互式地以STEP AP203和STEP 214数据格式读写数据，并支持几何体和装配结构,并能够输入、输出拓扑关系(如实体、壳体类零件)。为了方便数据存取,CATIA V5采用Windows风格的用户界面(如File>Open,File>Save As)以及自动识别STEP的文件类型。
V4 集成2（V4I），与CATIA集成产品2可帮助CATIA V4的客户充分利用CATIA V5的高级功能,以保护客户在CATIA V4上的投资。该产品实现了两个版本之间的集成。数据的向上兼容性允许CATIA V5的数据格式。数据的向下兼容特性可把CATIA V5的几何体加载到CATIA V4的工作模型中进行工程分析、数据加工及其它的下一工作流程的应用，并保存为V4的文件。

基本外形设计（GSD），主要用于生成复杂的曲面外型。GSD提供了CATIA线架与曲面2产品所包含的所有功能与命令。它提供了大量的曲面处理工具,以生成和修改用于复杂外形或混合造型设计中的机械设计曲面。CATIA创成式外形设计2产品的基于特征的设计方法,提供了高效、直观的设计环境,以对设计方法和技术规范进行捕捉并再用。

复合材料设计是以复合材料流程为中心的高级解决方案，使得从航空到汽车或生活消费品公司的制造商能够减少设计复合材料零件的时间。它提供了覆盖初步设计、详细设计、甚至概念设计阶段的工具，同时考虑了产品的需求及其可加工性。复合材料设计产品独一无二地提供了强大的复合材料设计解决方案，利用了CATIA V5架构的所有优势：与生俱来地集成、深入的知识工程功能以及CATIA V5的易用性。

打包模块

CATIA 有限元分析包

Structural Analysis CATIA 有限元分析包

为设计师和高级分析人员提供结构分析所必需的工具，包括多重载荷、多重约束，以及多种质量的复杂情况下的应力、频率、热力、挠度和接触分析。可以对单个零件或实体、壳体和梁元素的混合模型进行分析，也可以对V4模型进行分析。 SA2可以在共同的CAD-FEA环境下运行，具有驱动一致性生成和关联规则功能。这使用户可以在产品开发过程的设计周期早期对零件和装配件的大小和机械特性进行大量评估。用户也可以得益于大量CATIA合作伙伴开发的应用软件，他们基于CATIA V5结构，并专注于特定的行业。
GPS集成了高级的前处理、解算和后处理功能。它允许设计者完成零件应力和震动的联合分析，其中包括用来评价零件机械性能的接触分析。不论是实体、曲面还是线架几何体，都可以使用GPS进行结构分析。操作者可以在一个非常直观的环境下，用清晰自动的方法，对零件进行应力分析和模态频率分析。GPS采用自适应方法，支持应力计算的局部细化，是分析产品系列的核心应用；同时也是高级专家选项在内的可扩展的集成化工具的入口。
拓展了GPS的功能，能实现装配的有限元分析。同时支持包括曲面、实体、线架模型的混合装配，及带有分析信息的装配（比如由带有分析定义的零件组成的装配）。GAS为操作者提供了一套全面的工具，以连接装配的不同零件：从简单的接触到焊接甚至用户自定义的连接。此外，设计和分析之间的无缝集成，使得用户能从任何的V5设计产品中获得连接的属性。具有装配有限元分析功能，对于PLM中并行工程的实施有很大帮助。通过将单个零件的分析构建到整个装配中，它能大大地降低分析大型装配的时间。
扩展了CATIA创成式零件分析2（GPS）对包含静态、频率、挠度多种分析案例的解算能力，该产品主要根据专家的需求进行了配置，但同时又能保持专家和设计工程师之间一致的界面，这个一致的界面能促进不同学科间的协作，缩短设计和分析的总体时间。
目标管理器2（COM），为CATIA所有产品和配置提供核心用户功能。该产品提供了所有产品人机对话和显示管理等所必须的公共功能和整个基础架构,所有这些都是通过统一的用户界面实现的。这些公共功能包括STL、VRML、TIFF、CGM、JPEG和BMP等标准输出格式的打印输出和图像处理。通过支持VB可编辑宏的程序化界面,可以实现对OLE的支持、编辑和自动调用。同时,它也为部件库提供了基本构架。

V4 集成2（V4I），与CATIA集成产品2可帮助CATIA V4的客户充分利用CATIA V5的高级功能,以保护客户在CATIA V4上的投资。该产品实现了两个版本之间的集成。数据的向上兼容性允许CATIA V5的数据格式。数据的向下兼容特性可把CATIA V5的几何体加载到CATIA V4的工作模型中进行工程分析、数据加工及其它的下一工作流程的应用，并保存为V4的文件。

附加模块

提供先进的网格规范控制和四面体填充器，扩充了CATIA创成式零件结构分析2（GPS）对复杂实体的分析能力。一旦网格被创建，GPS就可以完成接下来的分析过程。作为一个集成产品，FMD能与CATIA设计应用联合使用，这样，设计上的变化会直接反映到分析结果中，从而使操作者能在很短的时间内完成高质量的设计。
FMS为零件表面和线框几何有限元单元的自动和联合生成，提供了先进的网格划分器。基于有力的拓扑引擎，它为有限元单元的生成提供高级控制，从而极大地减少了操作者的时间。使用FMS，操作者可以为装配连接（包括点焊和线焊等多种紧固方式）划分有限元单元，并根据预先定义和客户化的准则对网格划分质量进行分析。FMS为专家所需求的手工网格编辑提供了强有力的手段。

GDY与创成式零件结构分析（GPS）和创成式装配结构分析（GAS）联合使用，使设计者能预言零件、装配的动态响应。作为一个集成产品，它和CATIA产品设计一起使用，能提供全面的相关分析规范。这使其能对设计变化的影响进行快速评价，进而保证设计的高品质和修改的快速性。

打包模块

CATIA 知识工程包

Business Process Knowledge Definition CATIA 业务知识流程包

KD3配置加速了企业的业务流程，并确保与最佳经验相吻合，这样，就可以利用到企业的智力资产。它提供了访问既定高级设计参数的工具，和知识捕捉与优化的工具。这些特征能用来定义标准规则，评价设计质量。通过将CATIA V5强大的知识工具及其最大化协同知识价值的功能，与V5最优经验工作台协同使用，用户能优化设计过程。“捕捉，重用，自动化，探索，优化，校验”是贯穿KD3配置的唯一理念：一次设计就能获得正确结果。

将设计人员和工程人员的知识融入到设计中，利用知识减少错误，进行自动设计，最大限度地提高设计效率。CATIA 知识工程顾问产品2 (KWA) 是一个P2 产品， 可使设计人员捕捉各自的技术知识并作为最佳设计经验以待重用。用户的知识以方程式、规则、反应和检查的形式嵌入到设计中，可以在任何时候重用。根据规则探索不同的设计方案，CATIA 知识工程顾问产品 2 能够使用户得到更好的决策、实现设计意图、并达到最优化的结果。 用户可将隐式经验转变为显式知识，以进行自动设计、降低设计风险和降低重复设计引起的费用。作为集成产品之一，CATIA – 知识工程顾问产品2 可结合所有其它产品一起使用，作出通用知识的实例说明。

“KWE允许专家设计者在规则库中创建和共享企业知识，并在企业中应用这些知识，以确保设计符合已创建的标准。这些规则库对以下知识过程进行捕捉和自动操作：1、最佳实践。2、应用流程。3、设计验证和修正。 作为V5产品和构架自动捕捉设计规范功能的一部分，KWE提供了独特的方法来定义企业规则和检查方法。这些准则和方法将在整个企业中应用，以保证设计和最佳实践相吻合。创建的报表使用户能更好地发现与标准不符合的部分，并实施必要的修改。 作为一个集成产品，KWE能和V5的其它产品联合使用，建立流程应用并在整个企业内共享。 知识专家解决方案包括一个创建时产品KWE，和一个运行时产品KE1。”
“PEO使用两个补充工具，试验设计（DOE）和基于目标的设计，允许用户开发附加的设计选择和准确地优化设计。 试验设计：当一个设计中包含很多参数时（像长度、质量、变形），很难获得和快速决定最好的设计配置。 PEO使用户能够进行虚拟实验，并将尽量多的参数考虑其中。这样，实验设计允许用户：1、评价参数间的相互作用。2、进行参数预测。3、确定影响最大的参数 DOE可以自然高效地开发和优化设计。它允许用户通过大量计算来评估优化设计，并完成更好更快的优化。DOE急剧地降低了设计反复的次数，避免了重复设计带来的高成本，提高了设计效率。 基于目标的设计： PEO帮助为多学科规范定义优化目标和方法。通过交互式捕捉到的目标，驱动系统为带有多变量和多准则的设计确定最优解决方案。 目标被嵌入到CATIA V5文档中，并通过共享的、集成的、自动的、目标驱动的规范加以利用。提供实时反馈和输出，以满足用户及时评价或分析的需求。 作为V5产品和架构自动捕捉设计规范功能的一部分，PEO提供了独特的方法来定义目标驱动的规范。 作为一个集成产品，PEO能和其它V5产品一起使用，以提高设计水平。”

CATIA 产品知识模板产品 2 (PKT)提供了一种简单的、交互操作的捕捉工程知识和方法的功能，以高效地实现知识重用，有助于公司团体共享最佳实践经验，避免由于工程人员无力理解已存在的复杂设计而无法对之进行再利用需付出的重复劳动。要实现上述的所有要求，并不需要特殊的编程能力，只要确保公司中的工程师加入到知识共享和捕捉的行动中便可。

首先，CATIA业务流程知识模板解决方案允许企业对最佳实践和技术知识进行建模。建模过程非常简单直观，不需要编程即可实现。比如，从汽车复杂的概念研究到机身结构创建，专家能对设计和工程任务进行捕捉、建模、自动操作，并在这些任务中嵌入核心知识规则和检查方法。然后，捕捉到的最佳经验，可以通过一个客户化的包括所有需要的知识和流程的V5假想应用，在企业内部传递知识。 BKT解决方案受益于CATIA V5产品包的广泛范围，通过强大的过程驱动的方法来实现这些功能。终端用户用访问其它CATIA V5一样的方法，访问这些高端的V5假想应用。用户可以依照预定义的方法来创建产品，这些方法即是从专家捕捉的企业最佳经验中派生而来。
CATIA目标管理器3为协同产品开发提供了一个高度扩展和开放的平台，该平台应用了最高级的3D技术，你将能充分体验到其前所未有的易用性和三维仿真带来的高效率。

V4 集成2（V4I），与CATIA集成产品2可帮助CATIA V4的客户充分利用CATIA V5的高级功能,以保护客户在CATIA V4上的投资。该产品实现了两个版本之间的集成。数据的向上兼容性允许CATIA V5的数据格式。数据的向下兼容特性可把CATIA V5的几何体加载到CATIA V4的工作模型中进行工程分析、数据加工及其它的下一工作流程的应用，并保存为V4的文件。

打包模块

CATIA 航空钣金设计包

Aerospace Sheetmetal Design CATIA 航空钣金设计包

该配置提供了一组用于特殊的航空行业钣金零件设计的工具。它为用户配备了高效和创新的设计和绘图工具，包括外形设计、图像渲染和接口。这个方案为用户提供了专用于航空钣金过程的、功能强大的产品和过程（Product &Process）专家系统。
产品知识模板1（KT1），允许使用由CATIA产品知识2（PKT）在CATPart文档中生成的用户自定义特征，并且可通过输入相应参数和指定参考几何的方式对其进行修改。这种可访问的智能化用户定义特征存贮在CATIA Catalog类型的文件中，并通过给定相应输入参数和几何重用这些特征。因此，可共享最好的经验，便于重用。这样可提高设计的方法，并可大大提高设计效率。
实时渲染1（RT1），可以通过利用材质的技术规范来生成模型的逼真渲染显示。纹理可以通过草图创建，也可以由导入的数字图像或选择库中的图案来修改。材质库和零件的指定材质之间具有关联性，可以通过规范驱动方法或直接选择来指定材质。实时显示算法可以快速地将模型转化为逼真渲染图。
可以实现自上而下或自下而上的装配和零件设计。设计师点击产品结构树，即可实现零件设计和装配设计之间的切换，并可实现3D机械零件和装配件的关联设计。用户能将零件快速移动到装配位置。在装配件中可快速进行干涉的检查。

具有零件3D实体设计的强大功能。该产品同时还具有关联的基于特征功能和动态草图设计。采用后参数化处理技术，用户可以进行模糊化设计，并在设计的任何阶段进行参数化修改。图形化的造型特征树清晰反映整个设计流程,用户可以对整个特征组进行管理操作,以加快设计更改。

创成式绘图2（GDR），可以3D机械零件和装配中生成相关联的二维工程图。同时可以自 动生成3D尺寸标注。可以快速生成相关的剖视图、局部放大视图、向视图等相关视图。可以进行标准的信息标注和注释。3D模型与二维图纸的关联性保证了设计更改的一致性。同时还提供有可以输出DXF、DWG等常用的二维数据格式。

交互式工程绘图1（ID1），可以满足二维设计和工程绘图的需求。本模块提供了高效、直观和交互的工程绘图系统。通过集成2D交互式绘图功能和高效的工程图修饰和标注环境，交互式工程绘图模块也丰富了创成式工程绘图模块。

CATIA目标管理器3为协同产品开发提供了一个高度扩展和开放的平台，该平台应用了最高级的3D技术，你将能充分体验到其前所未有的易用性和三维仿真带来的高效率。

CADAM接口1（CC1），提供集成化工具，可使V5工程绘图产品能够重复使用CATIA-CADAM工程绘图产品(CCD)生成2D绘图信息。这种集成功能可使目前的CCD用户能够灵活并且容易地在其工作环境中集成CATIA V5的产品,并继承他们的工程实践经验。

IGES 接口1（IG1），可帮助多个CAD/CAM系统并存的用户通过中间的标准数据格式进行数据交换。用户可以在两个完全不同的系统之间直接进行可靠的双向数据交换,也可以自动存取IGES文件。该产品能够处理3D线架元素、曲面和剪裁曲面元素、等距偏置曲线、表皮和表皮边界、二次曲线和颜色。转换完成后,同时产生一个HTML格式转换报告。
STEP接口（ST1），允许用户交互式地以STEP AP203和STEP 214数据格式读写数据，并支持几何体和装配结构,并能够输入、输出拓扑关系(如实体、壳体类零件)。为了方便数据存取,CATIA V5采用Windows风格的用户界面(如File>Open,File>Save As)以及自动识别STEP的文件类型。

V4 集成2（V4I），与CATIA集成产品2可帮助CATIA V4的客户充分利用CATIA V5的高级功能,以保护客户在CATIA V4上的投资。该产品实现了两个版本之间的集成。数据的向上兼容性允许CATIA V5的数据格式。数据的向下兼容特性可把CATIA V5的几何体加载到CATIA V4的工作模型中进行工程分析、数据加工及其它的下一工作流程的应用，并保存为V4的文件。

创成式外形设计模块（GS1），帮助设计者在线架、多种曲面特征的基础上，进行机械零部件外形设计。本模块还提供了一系列全面的工具集，用于创建和修改复杂外形设计或混合零件造型中的机械零部件外形。它还带有智能化的工具，如用于管理特征重用的超级拷贝（powercopy)功能。它的以特征为基础的方法提供了直观和高效的设计环境，系统可以捕捉和重用设计方法和规范。

“创成式航空钣金设计产品是专门用于定义航空业钣金零件的一个产品，用来定义航空业液压成型或冲压成型的钣金零件。他能捕捉企业有关方面的知识，包括设计和制造的约束信息。
ASL以特征造型技术为基础，使用为航空钣金预定义的一系列特征进行设计。
基于规范驱动和创成式方法，本产品可以方便地描述典型的液压成型航空零件，同时创建零件的三维和展开模型。这些零件在基本造型工具中设计需要数小时或数天，使用本产品设计可能几分钟就能取得同样的效果。
ASL提供了交互的功能，以一种非常直观的方式来设计钣金零件，同时考虑了制造约束。它提供了钣金零件的展平模式，允许轻松的增量设计（从初步到详细设计阶段）和同时在3D和展平条件下进行修改。
一旦最初的技术说明发生变更（例如，修改了设计框架位于其上的飞机外壳），本产品将允许新的零件基于新的技术规范被自动重建。”

打包模块

CATIA 线束包

Electrical Wire Harness Installation CATIA电气线束装置安装配置包

该配置为创建和管理电气导线及装束提供一整套必需的工具。这套先进的3D软件包允许用户在3D样机环境下设计物理线束，同时按照电气信号的功能定义管理在电子样机环境下的电子线束定义。电气元件库为用户提供带有电气特性的机械零件和装配件，以便定义电气装置。这样可以确保在3D物理实现和它的逻辑电气表示法之间建立一种紧密关系。该配置也同样是一套CATlA核心工具，允许用户在全比例电子样机环境下进行高级的零件以及装配件的3D设计，并生成产品图。另外，该配置还包括集成的实时渲染功能。

产品知识模板1（KT1），允许使用由CATIA产品知识2（PKT）在CATPart文档中生成的用户自定义特征，并且可通过输入相应参数和指定参考几何的方式对其进行修改。这种可访问的智能化用户定义特征存贮在CATIA Catalog类型的文件中，并通过给定相应输入参数和几何重用这些特征。因此，可共享最好的经验，便于重用。这样可提高设计的方法，并可大大提高设计效率。

实时渲染1（RT1），可以通过利用材质的技术规范来生成模型的逼真渲染显示。纹理可以通过草图创建，也可以由导入的数字图像或选择库中的图案来修改。材质库和零件的指定材质之间具有关联性，可以通过规范驱动方法或直接选择来指定材质。实时显示算法可以快速地将模型转化为逼真渲染图。
可以实现自上而下或自下而上的装配和零件设计。设计师点击产品结构树，即可实现零件设计和装配设计之间的切换，并可实现3D机械零件和装配件的关联设计。用户能将零件快速移动到装配位置。在装配件中可快速进行干涉的检查。

具有零件3D实体设计的强大功能。该产品同时还具有关联的基于特征功能和动态草图设计。采用后参数化处理技术，用户可以进行模糊化设计，并在设计的任何阶段进行参数化修改。图形化的造型特征树清晰反映整个设计流程,用户可以对整个特征组进行管理操作,以加快设计更改。

创成式绘图2（GDR），可以3D机械零件和装配中生成相关联的二维工程图。同时可以自 动生成3D尺寸标注。可以快速生成相关的剖视图、局部放大视图、向视图等相关视图。可以进行标准的信息标注和注释。3D模型与二维图纸的关联性保证了设计更改的一致性。同时还提供有可以输出DXF、DWG等常用的二维数据格式。

交互式工程绘图1（ID1），可以满足二维设计和工程绘图的需求。本模块提供了高效、直观和交互的工程绘图系统。通过集成2D交互式绘图功能和高效的工程图修饰和标注环境，交互式工程绘图模块也丰富了创成式工程绘图模块。

目标管理器2（COM），为CATIA所有产品和配置提供核心用户功能。该产品提供了所有产品人机对话和显示管理等所必须的公共功能和整个基础架构,所有这些都是通过统一的用户界面实现的。这些公共功能包括STL、VRML、TIFF、CGM、JPEG和BMP等标准输出格式的打印输出和图像处理。通过支持VB可编辑宏的程序化界面,可以实现对OLE的支持、编辑和自动调用。同时,它也为部件库提供了基本构架。
CADAM接口1（CC1），提供集成化工具，可使V5工程绘图产品能够重复使用CATIA-CADAM工程绘图产品(CCD)生成2D绘图信息。这种集成功能可使目前的CCD用户能够灵活并且容易地在其工作环境中集成CATIA V5的产品,并继承他们的工程实践经验。
IGES 接口1（IG1），可帮助多个CAD/CAM系统并存的用户通过中间的标准数据格式进行数据交换。用户可以在两个完全不同的系统之间直接进行可靠的双向数据交换,也可以自动存取IGES文件。该产品能够处理3D线架元素、曲面和剪裁曲面元素、等距偏置曲线、表皮和表皮边界、二次曲线和颜色。转换完成后,同时产生一个HTML格式转换报告。
V4 集成2（V4I），与CATIA集成产品2可帮助CATIA V4的客户充分利用CATIA V5的高级功能,以保护客户在CATIA V4上的投资。该产品实现了两个版本之间的集成。数据的向上兼容性允许CATIA V5的数据格式。数据的向下兼容特性可把CATIA V5的几何体加载到CATIA V4的工作模型中进行工程分析、数据加工及其它的下一工作流程的应用，并保存为V4的文件。
创成式外形设计模块（GS1），帮助设计者在线架、多种曲面特征的基础上，进行机械零部件外形设计。本模块还提供了一系列全面的工具集，用于创建和修改复杂外形设计或混合零件造型中的机械零部件外形。它还带有智能化的工具，如用于管理特征重用的超级拷贝（powercopy)功能。它的以特征为基础的方法提供了直观和高效的设计环境，系统可以捕捉和重用设计方法和规范。

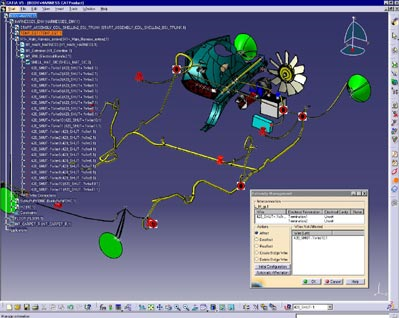

根据功能和配线规范，EWR能在虚拟环境中创建电气导线。根据外部电气CAD系统中定义的规范，进行导线布线。可以在CATIA电气线束安装2中设计的线束网格中，或是系统空间预留2（SSR）中定义的预留空间中，创建导线。EWR使用户能对布线过程中的技术知识进行捕捉和重用。提供了如线束内容分析等分析功能，能对线束制造中的导线布线生成报告。

特征

  • 通过对电气系统的功能定义布线生成电线
  • 通过CAA APIs或XML数据格式与电气功能系统或布线CAD系统进行数据交换
  • 根据公司设计规则优化布线
  • 生成详细的电线报表，用于线束的生产制造
优势
  • 通过电气信号布线
电线将铺设在收到功能信号的线束中。您可以让电气电信号通过空间预留网络（由CATIA系统空间预留设计2（SSR）模块生成）或线束网络（由CATIA V4 ELW电线线束安装创建）。您还可以让电气信号通过在CATIA电气线束安装2(EHI)中创建的线束网络。按照功能系统中定义的相关库的参考对功能信号布线最终生成电线。
  • 通过外部文件布线
通过XML文件，用户能够将电线属性和“从哪连到哪”的连接信息输入到CATIA中，加速了布线效率。此外，还可以通过CAA界面进入legacy数据库布线。
  • 优化布线
可以按照公司设计规则的标准对布线进行优化，如最短布线路径、多终端信号、有优先级的并发信号。此外，您还可以管理布线路径的区域、分离代码以及电线交叉点的自动定位。对于通过多条线束的信号，都会根据其布线路径选择合适的线束布线。为了选择合适的线束布线，用户应提前定义电气线束所关联的几何线束。
  • 在选择的线束段上布线2 (EWR)
您可以通过选择CATIA V5中一根或多根线束段进行布线。这些线束段的直径和最小弯曲半径将根据其中所包含的电线自动计算。您还可以在由CATIA V4电气线束布线2 (EWR)中创建的线束内布线。
  • 在空间预留路径上定义布线路径
可以在CATIA系统空间预留2（SSR）创建的网络路径上布线。
  • 从库进入电线定义
您可以在电气元件库（在CATIA 电气元件库2（ELB）中可用）中自动或手动的分配电线属性。
  • 从库中选择电线端子
接触偶（电线端子）可以在库中定义，进而分配、管理和优化电力位置。该系统通过电线路径计算电力位置。
  • 拆分和合并线接头
系统可以拆分和合并线接头。合并意味着对新的线接头重新定义，它将所有的电线连接到给定的线接头上。
  • 在线束中放置内接头连接电线
通过简单的拖放将内接头放置到线接头上，可以用内接头替换线接头。
  • 电线与端子之间互联的定义和分配
对于连接到连接器上的电线，电线终端可分配到相应的连接器端子上。
  • 创建和删除桥接线
一根电线同时连接同一连接器的两个端子时就搭建了桥接线。而如果两根或更多的电线属于同一信号，你可以将它们连接到同一个接触偶上。可以通过翻边功能删除桥接线。
  • 电气断开分析
可以定义两个匹配连接器相对应端子的连接。
  • 电气连接分析
对于所有电气软件，都可以分析物体间所有的电气连接。例如：
    • 检查线束是彼此相连还是与连接器相连是
    • 检查电线是否铺设在线束中
    • 确定电线将连接到连接器的哪个端子上
    • 检查功能连接器/设备的物理配置
  • 生成用于线束生产制造的布线报表
可以生成两种类型的文字综合报告：
    • HTML报告文件，其中包括在布线阶段生成的电线清
    • XML文件包含要重新使用的整个线束信息，以便线束制造和文档管理

系统要求
除了CATIA V5对系统的要求外，没有额外的要求。欲了解更多信息，请参阅CATIA V5对系统的要求。
产品配置条件
无

“允许用户创建和管理包含电气元件的目录库。该产品扩展了机械零件盒装配，使其带有电气行为，从而能定义电气组件，比如连接件和电气设备。 使用与机械零件/装配一样的方法，可以将这些设备存储在目录库中。 包含电气属性和特征。当把组件从目录中调出，放进虚拟环境中时，它考虑了所有预定义的机械约束，从而能正确地使用和放置这些设备。该产品和电气线束安装2（EHI）一同使用，为电气设计者提供了全面的三维线束定义。”

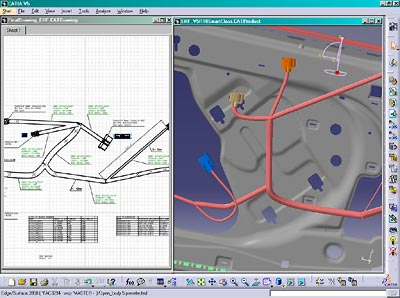

该产品专门用于在虚拟环境中进行物理线束设计。机械设计被作为电气设计的输入，从而实现完整的集成。能很方便地实现三维环境和线束之间的关联和修改。比如，EHI提供了独特的松散管理能力和不受限制的派生点。提供了电气线束能能定义和物理定义的完整集成。由于与机械装配相集成，电气线束可以与机械零件或电气设备相连。

独立模块

“EHF能展平电气线束安装2（EHI）中创建的三维电气线束，生成相关二维工程图，用于检测和文档表达。EHF能提取三维电气数据，提供电气线束的展平视图。它为用户提供了一系列工具，根据位置来操作线束段，以获得恰当的解决方案。
EHF使用户能创建线束的三维展平视图。因此，可以决定刚度很大的线束段必须保持其原始的弯曲形状。保留了电气线束安装2（EHI）定义的三维机械约束，这样，线束段的半径和长度仍是被约束的。该产品和EHI完全集成，使用户能定义和管理相关的标注和尺寸，以创建完整的报表。”

特征

  • 三维电气线束自动展平
  • 可以手动调整线束的摆放方式
  • 展平的线束和三维原型相同步，确保工程的精确协同
  • 通过过滤管理修改三维线束的配置，生成若干相应的线束图
  • 与电气线束安装2 (EHI)、交互式工程图1（ID1）和创成式工程图相集成

主要优点

  • 三维电气线束自动展平

只需简单的点击一下按钮，即可实现整个三维电气线束的展平。

  • 用户可以手动调整线束的摆放方式

为您提供了直观的操作工具，通过调整，使每个分支的位置得以优化。

  • 展平的线束和三维原型相同步，确保工程的精确协同

展平文件可与三维原型相同步，保证了并行工程。不仅提高了设计效率，还有效地避免了两个文件之间的不一致。

  • 通过过滤管理修改三维线束的配置，生成若干相应的线束图

EWR可以管理从三维展平线束到展平线束工程图的不同配置。

  • 与电气线束安装2 (EHI)、交互式工程图1（ID1）和创成式工程图相集成。

系统要求
除了CATIA V5对系统的要求外，没有额外的要求。欲了解更多信息，请参阅CATIA V5对系统的要求。

产品配置条件
无

通过真实地模拟像电线这一类的组件，在其环境下由于重力影响，或管线的非线性行为导致的变形，并考虑其保护措施，电线物理仿真2丰富了电气管线设计的功能。FLX要求和CATIA电气管线安装（EHI）一起使用，这种嵌入式的仿真技术使得管线设计特别简单，同时也能在设计早期阶段就考虑到实际情况。该产品面向需要对电气管线应用进行扩展的企业，这些电气管线的外形不是纯几何的，但却是环境造成的真实形状。

独立模块

* 需要先购买标准包或黄金包才能加购“管路设计”、“造型设计”、“数字样机”模块

CATIA 数字样机模块

“DMU导航2基于最优化的可视化、导航和通信性能，能实现高级的DMU协同审查、打包和预装配。它为用户提供了高品质的图像。群组管理和选择功能保证了高效的三维导航。大量的工具（标注支持、超链接和动画生成、发布和会议工具）使DMU检查中所有团队成员的协同变得更加容易。它能自动运行命令，在可视化文件上工作以实现快速数据下载，从而提高了用户的工作效率。能使用批处理模式进一步改善缓存管理。关联的运动学和装配仿真可用于扩展审查的功能。支持与CATIA V4的集成。 DMU导航器2满足数字化样机相关过程中所有人员的需求。它能处理所有规模的数字化样机，从消费品装配到汽车、航天器、厂房设施、船舶、重型机械等大型样机。”
DMO创建零件或装配件的替代表达，以减少文件大小，或创建能更好地满足特定需求的几何。通过保留外部表达，用户能创建更精简但仍然准确的零件或装配的表达。在与供应商交流信息时，通过创建简化表达可以对技术机密进行保护。为了进行真实的DMU分析，零件外形能转化为体积。通过包络体或计算剩余空间大小的方法来进行空间预留，为进一步的设计带来了很大的方便。最后，通过保存，能容易地对所有这样生成的表达进行管理，并在DMU审查和分析中进行重用。
“DT1是新一代的产品。在对整个数字样机进行协同设计检查的环境中，DMU用来对机械尺寸和公差进行可视化、查询和过滤。在客户全局工程环境中，DT1能更方便地对以数字样机为中心的过程进行全面集成。 DT1使用户不需要创建二维工程图就能获得尺寸和公差信息，这样实现一个完全三维的过程。尺寸和公差检查1通过尺寸公差标注与几何单元特征间的双向关联，使理解更加容易。它还是用透明的底层几何语义。”
电子样机装配模拟设计用来定义、模拟和分析装配过程和拆卸过程，通过模拟维护修理过程的可行性（安装/ 拆卸）来校验原始设计的合理性。FIT可以产生拆卸预留空间等信息以便于将来的设计修改，还可以帮助标识和确定装配件的拆卸路径。FIT所提供的的模拟和分析工具可以满足产品设计、再生利用、服务和维护等各部门的具体要求，直观显示、仿真和动画制作等功能为销售、市场和培训等部门提供了有益的帮助。
CATIA V5电子样机运动机构模拟设计（通过调用大量已有的多个种类的运动副或者通过自动转换机械装配约束条件而产生的运动副，对任何规模的电子样机进行运动机构定义。通过运动干涉检验和校核最小间隙来进行机构运动分析。KIN可以生成运动零件的轨迹、扫掠体和包络体以指导未来的设计。它还可以通过与其它DMU产品的集成做更多复杂组合的运动仿真分析，能够满足从机械设计到功能评估的各类工程设计人员的需要。
使用干涉检查、剖面分析与测量和3维几何比较工具进行数字样机验证。该模块可以进行碰撞、间隙和接触计算，并且可以让用户查看干涉的具体信息。该模块还可以进行3维几何图形比较并用一个专门的窗口显示比较结果。用户可以对计算结果进行剖视，并在剖面上进行测量以便更进一步的了解并评估被比较对象之间的差异。空间分析模块通过确保对问题的很好的理解来实现设计校验功能，从而很快地解决问题。该模块可以用来处理数字化样机的检查问题，用于产品封装打包过程，以及用在从关联设计到维修检查的全产品生命周期之中。
ANR能方便地获取和检查CATIA分析系列产品或第三方CAA应用所创建的分析结果。该产品使用数字化样机，将设计和分析的集成提升到了一个新的高度，提供检查干涉的能力，及在变形外形和周围实体零件间进行测量的能力。它确保了零件能在带负载和不带负载的条件下，都能在期望极限内操作。
CPR允许在整个供应链共享复合材料知识，并允许用户在上下文中进行数据抽样和数值分析。CPR是CATIA复合材料解决方案的组成部分，用于横跨从设计到制造的产业链，帮助用户提高效率。
“作为HBR的辅助模块，它提供了大范围的高级工效学分析工具，能对人与产品交互中的所有要素进行全面地评价，在虚拟环境中对人与物体的交互进行分析，从而使操作者的舒适度、安全性、功效达到最大化。 HAA可以满足各个不同行业中，比如航天、汽车、工厂设计、船舶和电气产品，人机工程师、装配和拆卸规划人员、维修工程师、封装工程师和制造工程师的不同需求。 它与人体测量编辑器（ＨＭＥ）和人体姿态分析（ＨＰＡ）有效地结合起来，形成了一个全面集成的人体工程解决方案。”
HAC提供给用户一套对应不同姿态的最佳角度，涉及舒适性、安全性及强度。允许用户快速优化人体模型的姿态。

“HBR能在DMU环境中创建和操作精确的标准数字化人体模型，用来进行早期的人机交互分析。人体模型构造2提供的工具包括：人体模型生成、性别和身高百分比定义、人体操作技术、动画创建及高级视觉仿真。它具有友好的用户界面，即便是非人机方面的专家也能进行一流的人因研究。
HBR能满足航天、汽车、工厂设计、重型机械、船舶和电气产品行业，设计工程师、管理者、维修工程师和概念设计师的不同需求。
HBR与人体测量编辑器2（HME）、人体行为分析2（HAA）有效地结合起来，能创建高级的详细数字化人体模型并进行分析，提高人体舒适度、工效和安全性。这些产品的联合使用形成了一个全面集成的人体工程设计和审查解决方案。”

“HME是人体模型构造2（HBR）的辅助模块。它提供了大量高级的人体测量学工具，使用户能创建高级的、用户自定义的人体模型。这个人体模型可以用来评价产品对应其目标人群是否适合。 HME能满足航天、汽车、工厂设计、重型机械、船舶和电气产品行业中，人因工程师、维修工程师和封装工程师的不同需求。 HME和人体模型构造2、人体姿态分析2、人体行为分析2有效地结合起来，形成了一个全面的人体工程设计解决方案。”

“HPA是人体模型构造2的辅助模块，可以定性和定量地分析人体姿态的各个方面。它能对人的整个身体及局部姿态进行检查、评分、反复，与已公布的舒适性数据库进行比较，从而对人机交互环境中操作者的舒适度和工效进行评定。
友好的对话面板提供了人体模型各个部位的姿态信息，颜色编码技术能确保快速发现问题区域，并反复以优化位姿。HPA允许用户创建自定义的舒适度和强度数据库，以满足各自应用的不同需求。”

HPC提供给用户2套超过350个静态和抓握姿态目录，它允许用户快速插入一个人体模型到数字样机并进行微调以达到目标状态。通过使用HPC调整姿态的效率提升能达到70%。

HTC提供一套人体测量学数据库，用于适应和优化不同人口细分市场的产品。

CATIA 造型设计模块

提供了点云数据的导入、整理、组合、截面生成、特征线提取、实时外形质量诊断。该产品在逆向工程开头使用，及点云获取之后，后续相关过程之前。这些后续的过程将由CATIA V5其它应用来完成（从机械和自由曲面设计到直接制造）。通过对点云和CAD模型进行匹配，DSE能直接对检测过程进行处理。

自由曲面设计（FSS：CATIA Freestyle Shape）提供了大量基于曲面的实用工具，允许设计师快速生成具有特定风格的外形及曲面。交互式外形修形功能甚至可使设计师更为方便地修改、光顺和修剪曲线和曲面。借助于多种面向汽车行业的曲线曲面诊断工具、可以实时检查曲线曲面的质量。由于系统提供了一个可自由匹配的几何描述，支持NURBS和Bezier数学表达，因而设计师可直接地处理修剪后的曲面，同时保持同其基础外形的相关性。这就大大提高了从最初2D造型图的平面型线构思到最终的3D模型生成这一过程的效率。

扩展了FSS的外形和曲面建模功能，能适用于更复杂，多曲面的外形。设计者能够全局地改变多个曲面，就好像是在对单个面片进行操作一样，同时还能保留先前规定的设计特征。此系统可用于将已建立好的设计和其它几何（比如物理模型的扫描）进行匹配。用户可以操作一个虚拟演示室，对曲面设计的质量进行验证。该演示室通过计算氖射线的反射，对真实的体积进行可视化。

通过多种引导方式，沿轮廓线扫掠，直观动态地进行曲面创建。该产品提供相关的造型扫描和网状曲面工具，来满足复杂轮廓面的创建需求。提供所有自由曲面分析功能：如曲率分析，断面，距离分析，环境映射和等照度线。
提供了建模工具，用来根据概念或现有的物理模型，快速的创建、编辑或美化产品外形。这种创建美学和概念形状的新方法，使得非CAD专业人士也能对3D虚拟模型进行操作和测试。DSS旨在为增强设计和工程部门之间的协同，提供一个有趣易用的雕塑工具。这样一来，外形雕塑对现有的CATIA曲面工具，比如FSS、FSK进行了补充和强化，尤其是当曲面变得非常复杂时。DSS能由曲面线和曲面生成外形；在模型上增加细节；对现有模型进行雕刻，然后把这些特征复制粘贴到另一个模型上，或者只是在DSE建立的多边形模型上进行操作。

展开形状 1(DL1)，能快速容易地展开规则曲面，及在旋转曲面上生成曲线。设计工程师，不论是非曲面专家还是高级曲面造型师，都能够定义三维模型的展平式样，用来在制造过程中对钣金件下料。演变造型的特点在于其直观的、跨平台的用户界面，具有高效、易用、低培训成本的优点。

CATIA 管路设计模块

“使用符合工业标准的规范、术语和惯例，创建和惯例管线及管线系统的物理设计。它所提供的面向工业应用的功能使用户能逼真地设计管线系统。当和TUD一起使用时，通过将功能原理图中的数据和设计意图传递到三维详细设计中，用户能对设计过程进行优化。它集成了连个设计阶段，从而确保了在详细设计阶段能捕捉到设计意图。在进行三维规范驱动/原理图驱动设计时，能调用管线和零件，这样动态地保持了原理图和三维设计的一致性。
该产品提供了一个直观、高效的用户界面，设计者能对模型进行标注和校验、查询数据和创建正确的报告信息。”

该产品为CATIA原理图设计提供了一个通用的平台。该平台具有各种原理图应用的公共功能。这些功能基于智能化原理图的概念，能捕捉到正确的设计信息。这是一个非独立运行的产品，它本身不能提供终端用户功能。它作为CATIA各类原理图创建模块的基础存在。

使用工业标准规范、术语及惯例，创建和管理管线系统的逻辑设计。这种只能的原理图设计功能使用户能进行设计和校验。通过提供全面的设备放置和定位工具，TUD能进行精确管线原理图的定义。它还允许用户创建和惯例管线、标注原理图、查询设计信息、创建正确的报告信息。这些工具使用了一个直观高效的界面。当和TUB集成时，设计者能使用管线原理图设计直接驱动生成三维详细设计。

“CATIA V5设备布置设计使用工业标准规范、术语和惯例，创建和管理产品和生产设施中的各类设备和系统。这些设备如锅炉、抽水泵、热交换器、抱闸、阀和控制系统。这些工具主要用于设备的智能化表达和布置，并带有属性数据，允许在应用系统中设定全面的规范。
该产品允许更高效地创建、修改、管理和校验相关系统的设计。该产品提供了高效直观的用户界面，用户能对三维模型进行标注、查询设计数据、生产正确的报告信息。当和PDM集成使用时，它能用于产品生命周期中下游的产品管理流程。它和二维原理图应用集成，提供了放置和管理三维设备和系统的有力工具。”

打包模块

CATIA 机械加工包

Design & Advanced Machinist Config 高级机械加工包

使企业能有效地管理结构零件从设计到加工的整个过程。在CATIA V5环境中，AM2提供了强大的机械和曲面设计工具，和高级的2轴半到5轴编程定义工具，以加工出高质量的复杂零件。AM2的独特之处在于，在CATIA V5环境中，它集成了材料移除仿真和高级零件分析功能。AM2是工作在异构环境下的企业的理想选择(从OEM到合作商和转包商)。这些企业能对设计变更进行前所未有地优质管理，丰富并行工程和制造方法。
产品知识模板1（KT1），允许使用由CATIA产品知识2（PKT）在CATPart文档中生成的用户自定义特征，并且可通过输入相应参数和指定参考几何的方式对其进行修改。这种可访问的智能化用户定义特征存贮在CATIA Catalog类型的文件中，并通过给定相应输入参数和几何重用这些特征。因此，可共享最好的经验，便于重用。这样可提高设计的方法，并可大大提高设计效率。
实时渲染1（RT1），可以通过利用材质的技术规范来生成模型的逼真渲染显示。纹理可以通过草图创建，也可以由导入的数字图像或选择库中的图案来修改。材质库和零件的指定材质之间具有关联性，可以通过规范驱动方法或直接选择来指定材质。实时显示算法可以快速地将模型转化为逼真渲染图。
可以实现自上而下或自下而上的装配和零件设计。设计师点击产品结构树，即可实现零件设计和装配设计之间的切换，并可实现3D机械零件和装配件的关联设计。用户能将零件快速移动到装配位置。在装配件中可快速进行干涉的检查。

具有零件3D实体设计的强大功能。该产品同时还具有关联的基于特征功能和动态草图设计。采用后参数化处理技术，用户可以进行模糊化设计，并在设计的任何阶段进行参数化修改。图形化的造型特征树清晰反映整个设计流程,用户可以对整个特征组进行管理操作,以加快设计更改。

创成式绘图2（GDR），可以3D机械零件和装配中生成相关联的二维工程图。同时可以自 动生成3D尺寸标注。可以快速生成相关的剖视图、局部放大视图、向视图等相关视图。可以进行标准的信息标注和注释。3D模型与二维图纸的关联性保证了设计更改的一致性。同时还提供有可以输出DXF、DWG等常用的二维数据格式。

交互式工程绘图1（ID1），可以满足二维设计和工程绘图的需求。本模块提供了高效、直观和交互的工程绘图系统。通过集成2D交互式绘图功能和高效的工程图修饰和标注环境，交互式工程绘图模块也丰富了创成式工程绘图模块。

目标管理器2（COM），为CATIA所有产品和配置提供核心用户功能。该产品提供了所有产品人机对话和显示管理等所必须的公共功能和整个基础架构,所有这些都是通过统一的用户界面实现的。这些公共功能包括STL、VRML、TIFF、CGM、JPEG和BMP等标准输出格式的打印输出和图像处理。通过支持VB可编辑宏的程序化界面,可以实现对OLE的支持、编辑和自动调用。同时,它也为部件库提供了基本构架。
CADAM接口1（CC1），提供集成化工具，可使V5工程绘图产品能够重复使用CATIA-CADAM工程绘图产品(CCD)生成2D绘图信息。这种集成功能可使目前的CCD用户能够灵活并且容易地在其工作环境中集成CATIA V5的产品,并继承他们的工程实践经验。
IGES 接口1（IG1），可帮助多个CAD/CAM系统并存的用户通过中间的标准数据格式进行数据交换。用户可以在两个完全不同的系统之间直接进行可靠的双向数据交换,也可以自动存取IGES文件。该产品能够处理3D线架元素、曲面和剪裁曲面元素、等距偏置曲线、表皮和表皮边界、二次曲线和颜色。转换完成后,同时产生一个HTML格式转换报告。
V4 集成2（V4I），与CATIA集成产品2可帮助CATIA V4的客户充分利用CATIA V5的高级功能,以保护客户在CATIA V4上的投资。该产品实现了两个版本之间的集成。数据的向上兼容性允许CATIA V5的数据格式。数据的向下兼容特性可把CATIA V5的几何体加载到CATIA V4的工作模型中进行工程分析、数据加工及其它的下一工作流程的应用，并保存为V4的文件。
创成式外形设计模块（GS1），帮助设计者在线架、多种曲面特征的基础上，进行机械零部件外形设计。本模块还提供了一系列全面的工具集，用于创建和修改复杂外形设计或混合零件造型中的机械零部件外形。它还带有智能化的工具，如用于管理特征重用的超级拷贝（powercopy)功能。它的以特征为基础的方法提供了直观和高效的设计环境，系统可以捕捉和重用设计方法和规范。
提供刀具路径校验、材料移除仿真、剩余材料分析、刀具路径编辑、和车间文档生产等基本NC功能。它为所有的V5 NC编程产品提供了结构框架，使NC编程人员和加工操作者能审查V5零件工序。并且，它能导入并审查不同的加工数据，像APT文件，CL文件和ISO代码。NCG还能对CATIA V4 NCMILL和NCLATHE程序进行重用。
为多轴定位和加工提供了高级的刀具路径验证功能。它是数控加工审查2（NCG）的补充。通过对沟槽和剩余材料进行检测和显示，或者通过选取点进行分析，或进行测量，能分析出加工零件的精度。能检测到刀具、刀架和零件与夹具之间的碰撞，并进行图形化显示。材料移除仿真的结构能保存在报告文件中。
在单一的工作台上，用户能容易地定义加工复杂三维零件的VC程序（像航天器、液力变矩器、涡轮机械等）。该产品提供了从2轴半铣加工到5轴铣加工的加工操作，及固定轴加工。除了其它CATIA加工产品提供的整套加工操作外，2轴半加工2，三轴表面加工2和多轴加工2，AMG还能实现多轴轮廓侧铣，针对涡轮机械零件的5轴螺旋加工，和高级的多轴加工过程，如用于结构零件加工的多型腔策略。

独立模块

定义了水平和垂直车床上的2轴车削和钻孔操作。使用基于图形对话框的直观操作界面，能快速定义刀具路径。能容易地创建刀具并将其存储在刀具库中。覆盖了整个加工过程，从刀具路径定义和计算、刀具路径校验（包括材料移除仿真），到NC代码和车间文档的创建。基于与CATIA设计零件的关联，能有效地管理设计变更。

Postprocessor development software with reverse post/controller emulator. Unlimited multi-axis support. Includes macro language, debugger and library posts.

打包模块

DELMIA 机床包

DELMIA - NC Machine Tool Builder 2 Configuration DELMIA机床建模包

DELMIA - NC Machine Tool Simulation 2 Configuration DELMIA机床仿真包

CATIA 模块介绍

模块名称模块简介
机械设计2该配置提供一整套工具，可进行与数字化电子样机相关的机械零件与装配的高级3D设计，并可以生成工程图。此外，它还包括集成的实时渲染功能。作为CATIA P2平台的产品，这个配置提供面向3D的高效功能，例如漫游说明书图表显示和处理功能等。用户得益于它和其他CATIA V5产品内部的集成性。它是目前的CATIA V4用户应该选择的配置，因为它提供了和CATIA V4兼容的集成工具以及常用工业标准的数据交换接口。用户在进行无缝升级时又增强了形状设计能力，使之能够用混合方式设计更为复杂的零件。
混合设计2提供了所有必备工具，以实现数字化建模中机械零件的高级3D造型、装配、及复杂曲面设计和产品工程图生成。作为CATIA P2配置的一部分，HD2提供了高级的三维定向特征，如图档速览导航、高级的规格图表显示和操作。它和其它CATIA V5解决方案之间的内部协同，将使用户受益良多。它是现有CATIA V4用户的良好选择，原因在于它提供了与V4兼容的集成工具，以及最常用的工业标准的接口。通过添加曲面设计功能，其定义能无缝地更新，从而使用户能用混合造型方法实现更复杂的零件设计。
零件设计特种识别零件设计特征识别被用来从-个孤立的B-Rep零件中识别零件设计特征。本产品被用来从一个孤立的B-Rep零件中恢复全面的CATIA数据结构(零件结构)。用户导入一个零件并且能够恢复基本的零件设计特征。
3D功能性公差与标注13D功能性公差与标注1是新一代的CATIA产品，可以满足3D零件及产品的公差技术说明与标注的方便定义和管理。3D功能性公差与标注1产品对于中小行业中新的CATIA用户，提供了一套理想的解决方案，他们期望能减少对2D图纸的依赖，增加3D作为主要表示方法的使用。
创成式工程绘图1CATIA-P1的创成式工程绘图产品允许用户从使用CATIA V5制作的3D机械设计或装配件，自动生成相关联的2D图纸。结合交互式绘图功能，创成式工程绘图产品1集成了2D交互式绘图功能和高效的工程图修饰和标注环境两方面的优点。
修复助手1修复助手产品1提供给用户调节和.缝合工具对模具成型零件进行修复，以用于下游应用软件，例如制造、分析或加工设计。本产品帮助用户按照V5建模标准检查导入数据(表面或实体)的正确性，并纠正和改进所分析对象的拓扑和几何。
交互式工程绘图1交互式工程绘图1是新-代的CATIA产品，可以满足二维设计和工程绘图的需求。本产品提供了高效、直观和交互的工程绘图系统。通过集成2D交互式绘图功能和高效的工程图修饰和标注环境，交互式工程绘图产品1也丰富了创成式工程绘图产品。
面向3D设计的2D草图(LO1)是新一代的CATIA产品，专用于加速3D概念设计流程。它是市场上设计师能够工作在内置2D绘图功能的3D环境中的唯一产品。在项目的概念设计阶段，LO1使得设计师能够工作在–个具备多视图功能的熟悉的绘图工作台上。
零件设计1零件设计产品1 (PD1)对于零件设计提供了一套基本的集成多学科工具。使用最好的特征造型方法与布尔运算工具相结合，用户能够集成多个产品视图和约束。设计师可以选择单一的零件草图，或者在装配环境中工作，同时受益于促进协同设计的受控关联性。
钣金加工1钣金生产用于满足钣金零件加工的准备工作需求。与钣金设计产品(SMD)相结合，提供了覆盖钣金件从设计到制造的整个流程的解决方案。
钣金设计1钣金设计1专用于钣金零件的设计。其基于特征的造型方法提供了高效和直观的设计环境。允许在零件的折弯表示和展开表示之间实现并行工程。
结构设计1结构设计产品是能够使用标准或用户定义的截面简单快速地创建线性、弯曲结构和板件的应用模块。利用优化的用户接口，由于具有完全的在上下文环境中进行关联设计的功能，用户可以方便地创建和修改结构。
工装设计1专用于通用的和客户化的工装组件管理，工装设计提供给小型模具制造者一套工具以支持端对端的流程。这个新产品覆盖了所有生产特征，例如定位和多实例管理，同时提供了从流程集成直到图纸和生产所需的全部特征(用户意图的演练、分解和传播)。而且，本产品通过库和范例包含了丰富的内容。
焊接设计1焊接设计是有关焊接装配的应用模块。该应用产品为用户提供了15种焊接类型(ISO标准)，用于创建焊接、零件准备和相关的标注。
线架与曲面1线架和曲面产品可在设计过程的初步阶段创建线架模型的结构元素。通过使用线架特征和基本的曲面特征可丰富现有的3D机械零件设计。它所采用的基于特征的设计方法提供了高效直观的设计环境，可实现对设计方法与规范的捕捉与重用。
装配设计2装配设计产品2是新一代的用于管理装配的CATIAP2平台产品，装配设计产品与其它CATIA V5应用模块如零件设计和图纸生成应用模块是有机集成的。
复合材料工程2CATIA复合材料工程设计2提供了流程导向的工具，专用于复合材料零件的设计，从初步设计–直到工程详细设计。自动化铺层生成、精确的实体生成、分析工具例如纤维特性仿真和检查功能就是本产品的核心组成部分。
复合材料制造2CATIA复合材料制造提供了流程导向的工具，专用于复合材料零件的制造准备。利用强大的同步功能，CPM成为工程设计和实体制造间的基本连接，使供应商能够与其OEM制造商在复合材料产品设计流程中更密切地协同。利用CPM，制造工程师能够在复合材料产品设计流程中包含所有制造和生产约束。
阴阳模设计2阴阳模设计使用户能够快速和经济地设计模具生产和加工中用到的阴模和阳模。这个产品提供了快速分模工具，可将曲面或实体零件分割为带滑块和活络模芯的阴阳模。
锻造与锻造零件优化2铸造与锻造零件优化是零件设计2(PDG)的一个插件，专用于铸造与锻造零件的详细设计。铸造与锻造零件优化器提供了高级的零件功能，扩展了修饰特征的能力。这些高级的功能基于创新和独特的专利技术，提供了质量和生产率的重大增长。
功能建模零件设计2功能建模零件设计2是新- -代CATIA产品，用于设计铸造、铸模和锻造零件及其相关的工装，具有无比的生产率和灵活性。对于零件及其工程的全部功能性技术说明的定义，其历史无关的功能性设计方法使得FMP成为减少设计到制造周期的突破。
3D功能公差与标注23D功能性公差与标准2是新一代的CATIA产品，可以满足3D零件及产品的公差技术说明与标注的方便定义和管理。
创成式工程绘图2创成式工程绘图2是新一代的CATIA产品，可以从利用CATIA V5生成的3D机械设计和装配件自动生成相关联的2D图纸。结合交互绘图功能，创成式工程绘图产品2集成了2D交互式绘图功能和高效的工程图修饰和标注两方面的优点。
零件设计2零件设计2将CATIA零件设计1产品中提供的集成多学科工具基本集扩展到提供独特的行业特征。零件设计2支持所有要求很高的设计应用，例如电力机车、塑料零件和航空结构。基于模板方法，用户可以用一种简单的方式迅速增加复杂特征，优化设计和迭代时间。
模具工具设计2CATIA模具工具设计产品管理模具工具定义。它可以与其它CATIA V5当前或将来的设计、仿真和制造应用模块一起协同使用，从而提高生产率。由于从标准目录使用特定功能定义模具组件及其实例的过程中使用了预定义的组件，它能够快速廉价地为注塑流程创建模具工具。
钣金设计2钣金设计2是专用于钣金零件设计的新一代CATIA产品。其基于特征的造型方法提供了高效和直观的设计环境。允许在零件的折弯表示和展开表示之间实现并行工程。
模具设计2CATIA钣金设计产品2可以与当前和将来的CATIA V5应用模块如零件设计.装配设计和工程图生成模块等结合使用。由于钣金设计可以从草图或已有实体模型开始，因此强化了供应商和承包商之间的信息交流。它包括许多标准的设计特征，如加强筋、压印和扫掠特征等。
航空钣金设计3创成式航空钣金设计产品是专门用于定义航空业钣金零件的一个产品，用来定义航空业液压成型或冲压成型的钣金零件。它能捕捉企业有关方面的知识，包括设计和制造的约束信息。
复合材料设计3复合材料设计是以复合材料流程为中心的高级解决方案，使得从航空到汽车或生活消费品公司的制造商能够减少设计复合材料零件的时间。它提供了覆盖初步设计、详细设计、甚至概念设计阶段的工具，同时考虑了产品的需求及其可加工性。
数字化外形编辑2提供了数字化数据的导入、整理、组合，截面生成、特征线提取、实时外形质量诊断。该产品在逆向工程开头使用，即点云数据获取之后，后续相关过程之前。这些后续的过程将由CATIA V5其它应用来完成(从机械和自由曲面设计到直接制造)。通过对点云和CAD模型进行匹配，DSE能直接对检测过程进行处理。
外形雕塑器2提供了建模工具，用来根据概念或现有的物理模型，快速地创建、编辑或美化产品外形。这种创建美学和概念形状的新方法，使得非CAD专业人士也能对3D虚拟模型进行操作和测试。DSS旨在为增强设计和工程部门之间的协同，提供一个有趣易用的雕塑工具。
想象&造型2用于工业美学外形创建和概念设计。CATIA-想象&造型提出了非常新颖的理念，打破了传统的曲面造型方法。它能用于需要快速曲面创建的任何领域，包括快速虛拟原型，概念表达和仿真。
快速曲面重构2能实现点云数据到曲面的快速重构。CATIA-数字化外形编辑2 (DSE)提供整理和组合过的点云。快速曲面重构根据曲面类型的不同提供不同的方法:自由形状拟合，机械外形识别，如平面、柱面、球面、圆锥面和基本表面的拓展。
真实外形优化产品2新推出的真实外形优化产品使用户能捕捉仿真得到的实际形状，或在操作中对产品进行检测得到的形状。比如，工具设计师可以从一个工具原型中获得所有回弹变形信息，井用来创建冲压零件的真实形状，接着对冲模的设计进行优化，使之能准确地符合设计要求。
自由曲面造型1提供易用的基于曲面的工具，帮助设计者创建造型曲面，即便是临时用户也能容易地进行曲线和曲面的平滑和裁剪。通过扩展的曲线和曲面诊断工具，能实时地进行质量检查，从而保证设计质量。
基于草图的自由曲面设计1允许将造型师的作品(如二维绘画)集成到3D格式中，后者是三维虚拟建模的基础。该产品提供了一个直观的工具箱，帮助用户将二维数据转化为三维数据:首先，用户将在三维环境中，把图像进行放置和缩放:然后使用CATIA自由曲面造型和创成式外形设计产品，通过参考草图绘制出几何。
自由造型优化器2扩展了CATIA-自由曲面造型2 (FSS)的外形和曲面建模功能，能适用于更复杂，多曲面的外形。设计者能够全局地改变多个曲面，就好像是在对单个面片进行操作一样，同时还能保留先前规定的设计特征。
基于轮廓线的自由曲面造型2通过多种导引方式，沿轮廓线扫掠，直观动态地进行曲面创建。该产品提供相关的造型扫描和网状曲面工具，来满足复杂轮廓曲面的创建需求。提供所有自由曲面分析功能:如曲率分析，断面，距离分析，环境映射和等照度线。
自由曲面造型2FSS是P2配置产品，它提供了强大易用的基于曲面的工具。自由曲面造型2帮助设计者创建造型曲面，即便是临时用户也能容易地进行曲线和曲面的平滑和裁剪。通过扩展的面向工业应用的曲线和曲面诊断工具，能实时地进行质量检查，从而保证设计质量。
外形展开1能快速容易地展开规则曲面，及在旋转曲面上生成曲线。设计工程师，不论是非曲面专家还是高级曲面造型师，都能够定义三维模型的展平式样，用来在制造过程中对钣金件下料。演变造型的特点在于其直观的、跨平台的用户界面，具有高效、易用、低培训成本的优点。
创成式外形设计1基于线框和多曲面特征的结合，GS1帮助进行机械外形设计。创成式外形设计1提供了一套扩展的工具，用来创建和修改用于复杂外形或混合零件设计中的机械表面。GS1提供了灵巧的工具，像用超级拷贝管理特征重用。它基于特征的方法提供了一个高效和直观的设计环境，设计方法和规范都能很好地捕捉和重用。
创成式外形设计2创成式外形设计2包括了CATIA-创成式外形设计1 (GS1)中的所有功能和命令。它提供了一套扩展的工具，用于创建和修改用于复杂外形或混合零件设计中的机械表面。它基于特征的方法提供了一个高效和直观的设计环境，设计方法和规范都能很好地捕捉和重用。
创成式外形优化器2通过提供强大的全局变形技术，扩展了CATIA-创成式外形设计2 (GSD)的线框和多曲面创建特征。基于相当灵巧的工具，创成式外形优化器允许用户快速变形形状，减少完成设计过程的时间。
汽车白车身模板ABT是一个高端产品，它使用独特的技巧特征，用来提高白车身设计阶段的效率。这些强大的特征允许白车身设计团队在联合的造型和工程上下文中，快速创建和修改车身。
汽车白车身紧固用于汽车白车身的紧固件设计。它支持焊接技术，机械扣压，黏合，密封，胶合。为用户提供了一个直观的工具，用来创建和管理紧固点。
实时渲染使设计者能利用材质的技术规范生成模型的逼真渲染显示。纹理可以绘制生成，或修改导入的数字图像，也可以从库中进行选择。应用到零件.上的材质和材料库间保持关联。材料的引用可以通过规范驱动的方法，或者简单的选择来实现。实时的显示计算能够快速地将模型转化为逼真的渲染图。
照片工作室2通过使用强大的光线跟踪引擎，可以对数字模型创建高品质逼真的图像和动画。该引擎通过计算柔和的阴影和精确的光线折射和反射，极大地改善了图像的逼真程度。照片工作室管理可重用的场景设置，具备强大的动画生成功能。
照片工作室优化器对于想创建逼真的图像和动画的用户而言，PSO是图像工作室2 (PHS)的必要补充。PSO采用先进技术(比如散射和聚光)扩展了PHS的渲染能力。产品的3D纹理和映射功能，使用户能够在整个生命周期初始，就看到完成之后的产品将是什么样子。
实时渲染2通过扩展使用所有可用的硬件特征，RTR使设计者能够实时交换式地创建动态逼真的渲染和动画。用户能动态地创建和操作材料，光线，环境;并能立即看到任何改变的产生效果。通过提供模型的最终动态显示，实时渲染2允许在产品开发过程中的任何时候，进行有效的设计评价和确认。
知识专家1知识专家1 (KE1)允许设计者导入和应用存储在规则库中的企业知识，这些规则库由CATIA-知识专家2 (KWE)创建。这样，能保证设计符合已创建的标准。
产品知识模板1CATIA-产品知识模板1 (KT1)允许对CATIA-产品知识模板定义2 (PKT)创建的特征、零件、装配模板进行实例化:并通过使用正确的输入值和几何参照对其进行修改。CATIAV5的强大特征，使能将智能构建到这些模板中，从而能很好地适应各种需求。
业务流程知识模板允许企业对最佳实践和技术知识进行建模。建模过程非常简单直观，不需要编程即可实现。比如，从汽车复杂的概念研究到机身结构创建，专家能对设计和工程任务进行捕捉、建模、自动操作，并在这些任务中嵌入核心知识规则和检查方法。然后，捕捉到的最佳经验，可以通过-一个客户化的包括所有需要的知识和流程的V5假想应用，在企业内部传递。
知识顾问2CATIA-知识顾问2 (KWA)使设计人员捕捉各自的技术知识并作为最佳设计进行重用。用户能通过公式、规则、反应和检查，将其知识嵌入到设计中，可以在任何时候重用。
知识专家2知识专家2 (KE2)允许专家设计者在规则库中创建和共享企业知识，并在企业中应用这些知识，以确保设计符合已创建的标准。
产品工程优化器2CATIA-产品工程优化器2 (PEO)使用两个补充工具:实验设计(DOE)和基于目标的设计:允许用户开发附加的设计选择和准确地优化设计。
产品知识模板定义2CATIA-产品知识模板定义2 (PKT)允许用户方便地和交互式地捕捉工程技术知识和方法，以进行高效地重用。PKT帮助企业共享最佳经验，避免因为现有设计太复杂或难以理解，而无法重用现有的设计所带来的重复性劳动。
产品功能定义2CATIA-产品功能定义2 (PFD)描述了所设计产品的功能系统并以图形浏览器进行可视化表达。该模块还管理功能系统的变量。此外，它允许用户在功能系统与CATIA产品项目间创建链接关系，从而实现V5环境中产品的完整功能定义和物理定义。最后，它还可以从功能视图中创建脚本文件来生成3D数据。
产品功能优化器2在产品开发的概念设计阶段，CATA-产品功能优化器2 (PFO)通过创建产品的功能系统，帮助用户发现工程问题，并且提供解决问题的有效方法和知识数据库。
业务流程知识模板3允许企业对最佳实践和技术知识进行建模。建模过程非常简单直观，不需要编程即可实现。比如，从汽车复杂的概念研究到机身结构创建，专家能对设计和工程任务进行捕捉、建模、自动操作，并在这些任务中嵌入核心知识规则和检查方法。然后，捕捉到的最优经验，可以通过-一个客户化的包括所有需要的知识和流程的V5假想应用，在企业内部传递。
DMU导航器1CATIA- -DMU导航器1 (DN1)使用强大的可视化、导航和通讯能力，实现协同的DMU审查。大量的工具(标注支持、超链接和动画生成、发布和会议工具)使DMU检查中所有团队成员的协同变得更加容易。
DMU尺寸&公差审查1DMU尺寸&公差审查是新一.代的产品。在对整个数字样机进行协同设计检查的环境中，DMU用来对机械尺寸和公差进行可视化、查询和过滤。在客户全局工程环境中，DT1能更方便地对以数字化样机为中心的过程进行全面集成。
DMU空间分析1DMU空间分析1 (SP1)实现干涉检查和3D几何比对，用于数字样机的校验。它计算干涉、间隙、和接触信息，使用户能观察到冲突细节。它能对三维几何进行比较，并在专用的观察器中察看结果，在观察器中可以剖切截面并在截面上测量，以进一步了解和获取其间的差别。
DMU工程分析检查2DMU工程分析检查2 (ANR)能方便地获取和检查CATIA分析系列产品或第三方CAA应用所创建的分析结果。该产品使用数字化样机，将设计和分析的集成提升到了一个新的高度，提供检查干涉的能力，及在变形外形和周围实体零件间进行测量的能力。
DMU导航器2CATIA-DMU导航器2 (DMN)基于最优的可视化、导航和通信性能，能实现高级的DMU协同审查、打包和预装配。它为用户提供了高品质的图像。群组管理和选择功能保证了高效的三维导航。大量的工具(标注支持、超链接和动画生成、发布和会议工具)使DMU检查中所有团队成员的协同变得更加容易。
DMU优化器2DMU优化器2创建零件或装配件的替代表达，以减少文件大小，或创建能更好地满足特定需求的几何。通过保留外部表达，用户能创建更精简但仍然准确的零件或装配的表达。
DMU紧固检查2DMU紧固检查2 (FAR)用于对白车身紧固件工艺中的紧固件进行校验和文档管理。该产品既适用于企业团队，比如DMU,产品合成和结构分析:也适用于产品设计供应商，比如零件设计和原型制造。
DMU装配仿真器2DMU装配仿真器2 (FIT)用来定义、模拟和分析装配过程和拆卸过程，从维护操作的可行性(安装/拆卸)来校验产品设计。它能产生对拆卸空间预留有用的信息，作为将来设计修改的考虑要素。它还能帮助确定装配件的拆卸路径。
电线物理仿真2通过真实地模拟像电线这-类的组件，在其环境下由于重力影响，或管线的非线性行为导致的变形，并考虑其保护措施，电线物理仿真2丰富了电气管线设计的功能。
DMU运动仿真器2通过调用多种不同的运动副，或从机械装配约束中自动生成运动副，DMU运动仿真器2 (KIN)能对所有规模的数字化样机进行机构定义。
DMU空间分析2使用先进的干涉检查与分析、高级的截面分析、测量、距离分析和三维几何对比工具，DMU空间分析2 (SPA)可以实现进行最优的DMU校验。可以用交互式或批处理方式进行干涉检查和分析，并保存分析结果。使用者主要使用鼠标来动态地剖切截面，并能将得到的截面保存下来以备重用。
DMU空间工程助手2DMU空间工程助手2 (SPE)使用户能在其工作的同时，对设计更改对干涉产生的影响进行检查，从而缩短了设计周期。以知识规则来指导干涉检查，能保证设计和企业的最佳实践相吻合。干涉检查的结果存在ENOVIA V5 LCA中。
人体行为分析2人体行为分析2 (HAA)作为人体模型建造2 (HBR)的辅助模块，它提供了大范围的高级工效学分析工具，能对人与产品交互中的所有要素进行全面地评价，在虚拟环境中对人与物体的交互进行分析，从而使操作者的舒适度、安全性、工效达到最大化。
人工模型建造2人体模型建造2 (HBR)能在DMU环境中创建和操作精确的标准数字化人体模型，用来进行早期的人机交互分析. 人体模型建造2提供的工具包括:人体模型生成、性别和身高百分比定义、人体操作技术、动画创建及高级视觉仿真。它具有友好的用户界面，即便是非人因方面的专家也能进行-流的人因研究。
人体测量编辑器2人体测量编辑器2 (HME)是人体模型建造2 (HBR)的辅助模块。它提供了大量高级的人体测量学工具，使用户能创建高级的、用户自定义的人体模型,这个人体模型可以用来评价产品对应其目标人群是否适合。
人体姿态分析2人体姿态分析2 (HPA)是人体模型建造2的辅助模块，可以定性和定量地分析人体姿态的各个方面。它能对人的整个身体及局部姿态进行检查、评分、反复，与已公布的舒适性数据库进行比较，从而对人机交互环境中操作者的舒适度和工效进行评定。
电路板设计1使用户能根据整体的机械设计进行电路板设计。通过与符合工业标准的电气CAD系统的双向接口[中介数据格式(IDF),用户能获取其电气元件的设计，用来创建印刷电路板(PCB)的完整数字模型。
电气3D设计和文档1为消费品和F&A市场提供了强大的三维线束设计和文档管理专用工具。基于从原理图系统中导入的功能规范，用户能很容易地在虚拟环境中定义电气系统。此外，用户还能容易地生成线束制造文档。不论是在DMU中避免干涉，还是创建最新的制造文档，这种新的端到端的产品都能减少创建电气系统的时间，降低成本。
工厂布局1使企业能优化制造工厂布局。该产品是DS集成化数字制造解决方案的一部分。它专门用于处理”空间组织”和工厂设施，允许快速方便地创建工厂布局及进行后续工作。通过CATIA V5集成产品环境，用户为所有制造环境需求提供了无缝的解决方案。它为优化生产设备布局提供了必要的工具，从而优化工厂生成和产出。
系统布线1CATIA-系统布线1 (SRT)是一个概念设计应用模块，它使系统规划员能为HVAC、线槽、管道和管线布线的最终功能和细节布局预留空间。它能预留正确的空间，让其它团队和供应商在给定的限制范围内进行进一步的系统定义和布线。
电气系统功能定义2该产品用来进行电气系统的功能设计，用于电气系统工程的第一阶段。该产品包小、移植性好、适用于多种平台。它提供了开发式构架，用来集成用户定义的命令和动态显示用户定义的属性。.
电气元件库2允许用户创建和管理包含电气元件的目录库。该产品扩展了机械零件和装配，使其带有电气行为，从而能定义电气组件，比如连接件和电气设备。
电气线束安装2该产品专门用于在虚拟环境中进行物理管线设计。机械设计被作为电气设计的输入，从而实现完整的集成。能很方便地实现三维环境和线束之间的关联和修改。
电气导线布线2根据功能和配线规范，EWR能在虚拟环境中创建电气导线。根据外部电气CAD系统或者CATIA电气功能定义(EFD)中定义的规范，进行导线布线。可以在CATIA电气线束安装2中设计的线束网络中；或是CATIA-系统空间预留2 (SSR)中定义的预留空间中，创建导线。
电气线束展平2CATIA-电气线束展平2 (EHF)能展平CATIA-电气线束安装2 (EHI)中创建的三维电气线束，生成相关二维工程图，用于检测和文档表达。CATIA- -电气线束展平2 (EHF)能提取三维电气数据，提供电气线束的展平视图。
结构初步布局2该产品是一个结构和空间定义工具，尤其适用于造船和大型装备的设计。用户能很容易地对概念结构进行组织和修改，评价设计是否能满足项目需求。
结构功能设计2为那些必须在详细设计之前完成初期工程图的结构设计师提供了一系列的工具。CATIA-结构功能设计2 (SFD)丰富了CATIA-结构概念设计2 (SCD)，支持三维空间内的初始结构定义。对于船舶工程师而言，这些工具可用来开发船材(比如，轮船加固方法)。
船舱和通道设计2用于船舱和通道的定义。CATIA- -结构初步布局2(SPL)提供了船舱和通道操作的基本输入。CATIA-船舱和通道设计2 (CNA)中的一些命令，需要使用SPL设计中得到的船体表面和注模形状(甲板和结构化船舱壁)。CATIA-船舱和通道设计2 (CNA)工作台为用户提供了定义舱壁系统/非结构化舱壁的功能。
船舶结构详细设计2用来完成带有板材和加固元件的重型结构的设计。它提供了工业专用的特征来创建船身结构的详细零件。
设备支撑结构2允许用户设计钢材和钢板结构装配。它允许进行相关设计，提供了面向顾客的用户界面和标准钢材截面目录，以最大化设计效率。
电气连接原理图2使用工业标准的规范、术语和惯例，允许用户创建和管理动力分配和命令系统的逻辑设计。此外，以智能表的形式捕捉到的智能，能被下游设计过程重用，对用户的整个设计过程都很有好处。
电缆布线设计2作为CATIA-系统空间预留2 (SSR)的附加模块，允许用户对所有在电气原理图中定义的现有电气组件，定义三维的电缆布线实施。ECR能自动管理预留项目的创建，并根据电气连接信息(原理图)和隔离空间定义来进行放置。用户能解决虛拟环境中复杂的电缆布线问题。
HVAC原理图2使用满足工业标准的规范、术语和惯例，为用户提供了一整套创建和管理HVAC系统逻辑设计的工具。该工具主要用于创建能捕捉所有正确设计信息的智能的原理图。这个智能的原理图功能使用户能高效地进行设计和校验。此外，捕捉的智能还能被下游的设计过程重用，对用户的整个设计过程带来了更多好处。
管道和设备原理图2使用工业标准规范、术语和惯例，为用户提供了一整套工具，用来创建和 管理管道系统逻辑原理图。该产品主要用于创建能捕捉管道设计标准和连接(比如，设备到设备)的智能化原理图。
管道设计2该工具主要用于创建捕捉了所有正确设计信息的智能化管道布局。这种智能化管道设计使用户能更高效地进行设计和校验。此外，这种捕捉到的智能能够被下游的设计过程重用，给用户的整个业务流程带来了更多好处。
管线原理图2使用工业标准规范、术语和惯例，创建和管理管线系统的逻辑设计。这种智能的原理图设计功能使用户能进行设计和校验。通过提供全面的设备放置和定位的布局工具，TUD能进行管线原理图定义。它还允许用户创建和管理管线、标注原理图、查询设计信息、创建正确的报告信息。
管线设计2使用符合工业标准的规范、术语和惯例，创建和管理管线及管线系统的物理设计。它所提供的面向工业应用的功能使用户能逼真地设计管线系统。当和CATIA-管线原理图2 (TUD) – -起使用时，通过将功能原理图中的数据和设计意图传递到三维详细设计中，用户能对设计过程进行优化。
波导原理图2该产品用于波导系统逻辑原理图的创建和管理。CATIA- 波导原理图设计2(WGD)是一个智能的原理图应用，它使用户能更高效地创建和校验波导逻辑设计。当和CATIA _波导设计2 (WAV)一起使用时，用户能把原理图中捕捉到的规范数据自动导入，并用来进行设备的自动放置，从目录中选择三维组件，检查波导连线的完整性，查询零件，并检查所有的组件在功能上和物理上都准确无误。
波导设计2该产品用以创建和管理波导系统的物理设计。该产品用于发射和接受通信微波信号的机电设备的设计。CATIA- 波导设计2 (WAV)为机械组件、电气和无线电电缆的详细设计提供了设计工具。三维设计和二维规范驱动的功能，使得铸件、管线、法兰、接头和其它用来定义完整的波导系统的硬件的选择和详细设计更加容易。
系统原理图2该产品为CATIA原理图设计提供了一个通用的平台。该平台具有各种原理图应用的公共功能。这些功能基于智能化原理图的概念，能捕捉到正确的设计信息。CATIA- .系统原理图2 (SDI)是非独立运行的产品。它本身不能提供终端用户功能。
设备布置设计2该产品允许更高效地创建、修改、管理和校验相关系统的设计。该产品提供了高效直观的用户界面，用户能对三维模型进行标注、查询设计数据、生产正确的报告信息。当和PDM集成使用时，它能用于产品生命周期中下游的产品管理流程。它和二维原理图应用集成，提供了放置和管理三维设备和系统的有力工具。
支架设计2该产品使用工业标准规范、术语、惯例，为用户提供了一-整套工具，用于创建和管理支撑三维系统(比如HVAC，管道和电气系统)的支架，包括支架间的电缆布线。该产品和电缆布线产品紧密集成，能在预先定义的支架布置下，轻松地进行电缆布线。此外，它和通道预留产品集成，使用户能声明所需要的空间以进行干涉检查。
线槽与导管设计2为零件智能布置和组件的自动放置提供了布局工具。用户能根据工业规范、术语、惯例，创建和管理规范驱动/功能驱动的线槽和导管的物理设计。该产品包括了一个线槽和导管的参数零件目录。它和电缆布线集成，通过定义线槽和导管网络，提供了能捕捉设计信息的智能化布局工具。它和一个设计规则引擎集成，能自动进行设计，并保证其遵从企业标准。
系统空间预留2该产品使用户能在自由空间动态创建具有不同截面形式的通道。其强大的功能允许在不同的界面形状之间创建过渡，比如从圆形截面到矩形截面。
创成式零件结构分析1使设计者能实现快速而准确的零件应力和位移分析。其清晰与自动的零件应力分析方法，仅基于与零件的物理定义和环境的交互(而不是与FEM模型的交互)。这样，它能在零件设计周期的初期，对零件的行为进行多次反复的设计/分析计算，从而提高产品性能。又因为GP1与CATIA几何建模器的公共接口和独特集成，CATIA创成式零件结构分析1为设计者和设计工程师提供了一个易学易用的环境。
创成式零件结构分析2GPS集成了高级的前处理、解算和后处理功能。它允许设计者完成零件应力和振动的联合分析，其中包括用来评价零件机械性能的接触分析。不论是实体、还是曲面和线框几何，都可以使用GPS进行结构分析。操作者可以在- -个非常直观的环境下，用清晰自动的方法，对零件进行应力分析和模态频率分析。
创成式装配结构房恩熙2CATIA-创成式装配结构分析2 (GAS)为操作者提供了一套全面的工具，以连接裝配的不同零件:从简单的接触，到焊接，以及用户定义的连接。此外，设计和分析之间的无缝连接，使得用户能从任何的V5设计产品(如CATIA-装配设计2, ASD) 中获取到连接的属性。
曲面有限元分析2FMS为零件表面和线框几何有限元单元的自动和联合生成，提供了先进的网格划分器。基于有力的拓扑引擎，它为有限元单元的生成提供高级控制，从.而极大地减少了操作者的时间。使用FMS，操作者可以为装配连接(包括点焊和线焊等多种紧固方式)划分有限元单元，并根据预先定义和客户化的准则对网络划分质量进行分析。
实体有限元分析2提供先进的网格规范控制和四面体填充器，扩充了CATIA创成式零件结构分析2 (GPS)对复杂实体的分析能力。一旦网格被创建，CATIA- 创成式零件结构分析2就可以完成接下来的分析过程。作为一个集成产品，CATIA- 实体有限元分析2能与CATIA设计应用联合使用，这样，设计上的变化会直接反映到分析结果中，从而使操作者能在很短的时间内完成高质量的设计。
Elfini结构分析2扩展了CATIA创成式零件结构设计2(GPS)对包含静态、频率、挠度多种分析案例的解算能力。该产品主要根据专家的需求进行了配置，但同时又能保持专家和设计工程师之间一致的界面。这个- -致的界面能促进不同学科间的协作，缩短设计和分析的总体时间。
动态响应分析2GDY与CATIA- -创成式零件结构分析2 (GPS)和CATIA-创成式装配结构分析2 (GAS)联合使用，使设计者能预言零件、装配的动态响应。作为一个集成产品，它和CATIA设计产品一起使用，能提供全面的相关分析规范。这使其能对设计变化的影响进行快速评价，进而保证设计的高品质和修改的快速性。
变形装配公差分析3TAA是CATIA新推出的产品，用来预计钣金装配中的公差，并将装配过程中的变形也考虑其中。CATIA-变形装配件公差分析3 (TAA)可以用在概念设计阶段，用来帮助用户确定或验证装配过程(比如装配和焊接/铆接顺序)规定公差、零件的几何钣金件的属性，如厚度、材料类型。
车削加工1定义了水平和垂直车床上的2轴车削和钻孔操作。使用基于图形对话框的直观操作界面，能快速定义刀具路径。能容易地创建刀具并将其存储在刀具库中。覆盖了整个加工过程，从刀具路径定义、计算和校验，到NC代码和车间文档的创建。基于与CATIA设计零件的关联，能有效地管理设计变更。
NC加工审查1提供刀具路径校验和车间文档生成等基本NC功能。它为所有V5 P1配置的NC编程产品提供了结构框架，使NC编程人员和加工操作者能浏览和审查V5零件加工工序。并且，它能导入并审查不同的加工数据，像APT文件，CL文件和ISO代码。
2轴半加工1用于定义钻孔和2轴半铣加工。使用基于图形对话框的直观操作界面，能快速定义刀具路径。能容易地创建刀具并将其存储在刀具库中。覆盖了整个加工过程，从刀具路径定义、计算和校验，到NC代码和车间文档的创建。基于与CATIA设计零件的关联，能有效地管理设计变更。
STL快速原型化1通过对CAD数据进行网格划分，能快速准确地创建STL文件。它能导入现有的STL文件，显示其网格并进行质量分析。该产品提供了基本的工具，通过移除和重组三角形单元，可以提高网格划分的质量。此外，它允许进行微量偏移，以获得封闭的实体。能将网格导出为标准的二进制STL文件，用于快速原型加工。
高级加工2在单一的工作台上，用户能容易地定义加工复杂三维零件的NC程序(像航天器、液力变矩器、涡轮机械等)。该产品提供从2轴半铣加工到5轴铣加工的加工操作，及固定轴加工。除了其它CATIA加工产品提供的整套加工操作外，像CATIA- -2轴半加工2 (PMG)，CATIA-3轴表面加工2 (SMG),和CATIA- 多轴加工2 (MMG); CATIA- 高级零件加工2能实现多轴轮廓侧铣，针对涡轮机械零件的5轴螺旋加工，和高级的多轴加工过程，如用于结构零件加工的多型腔策略。
车削加工2定义了水平和垂直车床上的2轴车削和钻孔操作。使用基于图形对话框的直观操作界面，能快速定义刀具路径。能容易地创建刀具并将其存储在刀具库中。覆盖了整个加工过程，从刀具路径定义和计算、刀具路径校验(包括材料移除仿真)，到NC代码和车间文档的创建。基于与CATIA设计零件的关联，能有效地管理设计变更。
数控机床构造数控机床构造能对加工资源进行建模，比如NC机床，刀具，换刀器，托盘更换装置，和其它外围设备。数控机床构造能对机床进行全面定义，包括几何、运动学、控制器和技术信息。数控机床构造中建立的资源模型，能存储到DELMIA制造中心中，进而被工艺设计师、数控编程人员、操作人员使用，以创建加工过程规划，加工设置校验，细化加工操作，校验和优化刀具路径，完成后处理和控制器仿真。数控机床构造也能导入DELMIA D5虚拟数控中创建的数控机床，以实现V5加工应用。
多工位车削加工使用户能在带有多转塔和转轴的加工中心上，进行多工位车削加工。一旦能对这种多工位加工提供合适的离线编程和仿真方案，生产率将得到极大地提高。CATIA 多工位车削加工2 (MLG)为用户提供有力的工具，能方便地创建、仿真和同步化多工位加工数控编程。它旨在缩短加工优质零件的时间。
多轴表面加工能够在多轴模式下方便地定义加工三维零件复杂曲线曲面的NC程序。它提供了5轴同步表面加工，及各种刀轴策略，包括为避免碰撞刀轴发生的动态倾斜。作为CATIA- -3轴表面加工2 (SMG)的补充，MMG将3轴加工拓展到多轴加工。使用基于图形对话框的直观操作界面，能快速定义刀具路径，并紧密集成了刀具路径生成和校验(包括材料移除仿真)。
多型腔加工2提供了市场上独一无二的过程，专门用于多型腔零件的加工，像机械棱状零件或航天结构零件。该具有突破性的解决方案使用户能在多型腔零件上创建粗精加工混合的刀具路径。这种强大的加工操作能对零件进行全局、自动地加工，从而极大地减少了编程时间。此外，CATIA-多型腔加工2 (MPG)能使用CATIA V5中的标准知识，并与CATIA设计产品保持关联，能有效地进行变更管理。
2轴半加工准备助手通过几何加工特征识别，能识别出需要使用2轴半加工的几何特征，从而为2轴半加工做准备。
数控机床仿真2数控机床仿真能方便地对加工工序定义中所选择的数控机床的加工设置，和刀具路径进行校验。它为零件加工指定一个虚拟机床，并进行加工路径仿真，判断是否存在干涉，并据此修改刀具路径或加工工序；它还能基于ISO编码，对机床动作和材料移除过程进行仿真。
NC加工审查2提供刀具路径校验、材料移除仿真、剩余材料分析、刀具路径编辑、和车间文档生产等基本NC功能。它为所有的V5NC编程产品提供了结构框架，使NC编程人员和加工操作者能审查V5零件工序。并且，它能导入并审查不同的加工数据,像APT文件，CL文件和ISO代码。NCG还能对CATIA V4 NCMILL和NCLATHE程序进行重用。
NC加工验证2为多轴定位和加工提供了高级的刀具路径验证功能。它是CATIA-数控加工审查2 (NCG)的补充。通过对沟槽和剩余材料进行检测和显示，或者通过选取点进行分析，或进行测量，能分析出加工零件的精度。能检测到刀具、刀架和零件与夹具之间的碰撞，井进行图形化显示。材料移除仿真的结果能保存在报告文件中。
2轴半加工用于定义钻孔和2轴半铣，支持高速切削。使用基于图形对话框的直观操作界面，能快速定义刀具路径。能容易地创建刀具并将其存储在刀具库中。覆盖了整个加工过程，从刀具路径定义和计算、刀具路径校验(包括材料移除仿真)，到NC代码和车间文档的创建。基于与CATIA设计零件的关联，实现了更有效的设计变更管理、高度自动化和知识重用。
3轴表面加工能方便地定义三轴铣削和钻孔操作。支持高速铣削。使用基于图形对话框的直观操作界面，能快速定义刀具路径。能容易地创建刀具并将其存储在刀具库中。覆盖了整个加工过程，从刀具路径定义和计算、刀具路径校验(包括材料移除仿真)，到NC代码和车间文档的创建。即时周期更新技术能实现刀具路径修改后的快速更新。基于与CATIA设计零件的关联，能有效地管理设计变更。
STL快速原型通过对CAD数据进行网格划分，能快速准确地创建STL文件。它能导入现有的STL文件，显示其网格并进行质量分析。该产品提供了高级的工具，通过移除三角形单元，孔洞填充，局部或全局的网格重新划分，可以提高网格划分的质量。此外，它允许进行微量偏移，以获得封闭的实体。能将网格导出为标准的二进制STL文件，用于快速原型加工。
目标管理器1CATIA-目标管理器1 (CO1)为协同产品开发提供了一个高度扩展和开放的平台，该平台基于出色的技术和开放的工业标准。
目标管理器2CATIA-目标管理器2为协同产品开发提供了一个高度扩展和开放的平台，该平台结合了当前CATIA最好的技术和新的业界标准。
目标管理器3CATIA-目标管理器3 (CO3)为协同产品开发提供了一个高度扩展和开放的平台，该平台应用了最高端的3D技术，你将能充分体验到其前所未有的易用性和三维仿真带来的高效率。
COM1到2的扩展该产品安装在所有P1配置之上，作为CATIA基础架构从P1平台到P2平台的一个升级，它允许用户安装P2的共享件或附加件。在初始安装之后，能随时从P1平台升级到P2平台。可以对所有工作站进行升级也可以根据特定的任务对一部分工作站进行升级。
即时协同设计1作为突破，即时协同设计使零件或曲面在各个领域中的并行设计成为可能。设计者能共享特征，从而能并行地创建零件，或在同步或异步模式下交换信息。即时协同设计是完全可扩展的，从局部的点到点通信应用，到标准通信解决方案集成中的客户端/服务器模式。
V4集成1帮助现有的CATIAV4用户，在保留V4的同时应用V5的先进特征。CATIA V4集成1是P1 CATIA平台配置的一部分。它提供了基本的集成特征，可以进行无缝混合安装，受益于CATIAV4和V5两种产品系列数据的良好兼容性，它能同时包括CATIA V4和V5的应用。CATIA V4集成1提供了CATIA V4和V5的无缝数据集成。
CADAM接口1这个产品为用户提供集成的功能，来实现CATIA CADAM工程图绘制(CCD)和V5工程图绘制间的信息共享。
IGES接口帮助工作在异构CAD/CAM环境下的用户，用中间格式交换数据。该接口支持IGES 5.3版，提供IGES和CATIA标识符之间映射的名称管理。用户能可靠地完成异构系统间二维和三维数据之间的双向交换。.上 述功能通过打开/保存文件，或自动运行批处理文件即可实现。
STEP核心接口1CATIA STEP核心接口帮助用户在异构的CAD/CAM环境间通过中间格式交换数据。你可以交换式地从STEP AP214.和STEP AP203文件中读写数据，允许异构系统间进行可靠的双向数据交换。
产品数据过滤器通过提供集成在产品交换过程中的过滤机制，帮助公司管理和保护其知识产权。对于OEM，供应链成员，和共享风险的合作伙伴，仅提供给他们完成其产品定义操作所需要共享的数据。从而在没有削弱数据交换需求的前提下，公司的知识也得到了很好的保护。该产品为零件和产品结构数据交换控制提供过滤器。
ENOVIAVPM供应链工程交换1CATIA- ENOVIAVPM供应链工程交换1是P1系列产品。OEM ENOVIA站点
用ENOVIAVPM供应链工程交换2 (EWE)将CATIA V5数据传递给转包商，转包商使用ENOVIAVPM供应链工程交换1来导入和导出数据。
PPR xPDM通路1提供创建复杂通路接口的工具，以在异构环境下，实现CATIA V5和任何的PDM系统间数据的导入/导出。PX1是一个构建/运行引擎，它提供了一系列API函数，用户或者第三方可以用它来构建与其它PDM系统的接口。
ENNOVAVPM供应链工程交换2CATIA- -ENOVIAVPM供应链工程交换2支持CATIA V5产品数据及其相关链接从OEM到转包商的导入导出，而不需要连接OEM ENOVIA数据库,
MultiCAx AD插件MultiCAx产品系列提供了CAD数据的协同，以实现MultiCAx的上下文设计和可视化。MultiCAx产品能处理大量CAD系统的数据。MultiCAx产品系列能导入多种三维数据，包括: IDEAS, Pro/ENGINEER，Unigraphics, SolidEdge,Inventor, SolidWorks, ACIS, Parasolid,DELMIA，CATIA Version 4，CATIAVersion5;和多种中间格式(IGES，STEP，STL, SLP, OBJ Wavefront,VRML，I-DEAS IF)。MultiCAx还支持AutoCAD (DXF)和Unigraphics的二维数据导入。
STRIM/STYLER和CATIA接口2使用户能在CATIA V5中处理Strim和Styler应用中的几何。它提供了-个独特的、直接的从Strim和Styler到CATIA的接口，能在CATIA环境中操作Strim和Styler的原始格式文件。
V2集成2帮助现有的CATIAV4用户，在保留V4的同时应用V5的先进特征。CATIAV4集成2是P2和P3 CATIA平台配置的一部分。它提供了大量的集成特征，可以进行无缝混合安装，受益于CATIA V4和V5两种产品系列数据的良好兼容性，它能同时包括CATIA V4和V5的应用。
CATIA面向机械设计的用户伴侣CATIA面向机械设计的用户伴侣，为所有机械设计产品的使用者提供了-系列的课程。
CATIA面向混合设计的用户伴侣这个产品教给用户怎样在设计过程中应用机械表面。在回顾了曲面设计的基本工具后，用户接下来学习一个7步的专家过程，用混合设计的方法，实现从高级的线框设计到实体零件的生成。在这些步骤中，用户将学习到专家曲面设计中的正确的自动操作方法，比如质量分析、修复方法、圆角创建等。
CATIA面向结构分析的用户伴侣CATIA面向结构设计的用户伴侣描述了基于有限元方法，对单个零件进行结构分析的工具。它允许用户完成设计过程中的短线分析。在介绍了创成式零件结构分析工作台后，伴侣在预备课程中，解释了CAD模型准备的第一步，包括如何高质地对一个零件划分网格，定义属性，施加应力和约束。
CATIA面向扩展结构分析的用户伴侣CATIA面向扩展结构分析的用户伴侣，描述了基于有限元方法的高级结构分析工具。它包括了三个主要方面:装配的分析、动态分析和Elfini解算器提供的专家分析。
CATIA面向钣金的用户伴侣这个产品教给用户如何使用创成式钣金设计工作台。它按照一个推荐的过程来安排内容，帮助提高钣金零件创建的自动操作能力。它用一个主练习来论述整个过程，从钣金壁和折弯设计开始，覆盖了剪切和修改，对钣金-致性的分析，到最终输出标准的工程图和dxf文件。
CATIA V4机械设计产品用户伴侣这个产品很适合以下产品的现有用户: CATIAV4“基于实体的设计”的配置,或者CATIA基于机械实体的零件设计及详细配置中所包含的产品系列。
CATIA面向DMU的用户伴侣面向DMU的用户伴侣提供对以下产品的支持: CATIAVENOVIA DMU导航器，DMU空间分析, DMU优化器。在电子绩效支持系统(EPSS)内的随需应变的模式中，除了设计有许多学习单元和工作助手外，面向DMU的用户伴侣还提供了针对主要数字化造型过程中的推荐用法。
伴侣开发工作室伴侣开发工作室为公司提供了客户化WLS产品系列的功能。通过一个直观的界面，强大的伴侣环境允许对CATIA,ENOVIA and SMARTEAM产品用法的集成学习资源进行开发。
ENOVIA面向VPM的用户伴侣这个产品专门针对ENOVIA VPM的用户。除了设计用于电子绩效支持系统(EPSS)模式中的学习单元和工作助手外，它还包括了以下课程:虚拟产品管理介绍，产品结构管理，工作流，配置管理，变更管理，管理，VPM与CATIA V5的协同工作。在这些课程中，工程师，临时用户，业务管理人员，管理者和技术角色都在考虑之中。
ENOVIA面向VPM V5的用户伴侣ENOVIA面向VPM V5的用户伴侣提供了一个自然的教学过程，包括从PLM概念，到虚拟产品管理VPM)概念和设计的应用与实施。它主要由3部分组成。第一部分被称为LCA，主要包括LCA概念的一般介绍，工程中心，产品结构和不同的接口(Java”M客户端，LCA导航器和VPM导航器)。第二部分讲解如何实现上下文设计，井行工程和工程中心环境中的相关设计。最后一部分主要讲述VPM导航器解决方案。
面向DMU应用的用户伴侣面向DMU应用的用户伴侣为以下产品提供了教学支持: CATIA/ENOVIA DMU导航器，DMU空间分析，DMU优化器。除了被设计用于EPSS随需而变模式中的学习单元和工作助手外，面向DMU的用户伴侣还提供了在主要的数字化建模过程中的推荐用法。
ENOVIA面向LCA的用户伴侣ENOVIA面向LCA的用户伴侣提供了一个自然的教学过程，包括从PLM概念到LCA商业过程工具的实施和使用它由三个主要部分组成。第一部分被称为LCA基础，主要包括LCA概念的一般介绍，产品结构和不同的接口(Java客户端，LCA导航器和VPM导航器)。第二部分讲述如何利用LCA工具将概念应用到实际中，这些工具比如工程变更管理，配置管理和内容管理。最后一部分主要讲述LCA导航器解决方案。
ENOVIA伴侣开发工作室伴侣开发工作室为公司提供了客户化WLS产品系列的功能。通过一个直观的界面，强大的伴侣环境允许对CATIA,ENOVIA and SMARTEAM产品用法的集成学习资源进行开发。
SMARTEAM用户伴侣基础使用SMARTEAM用户伴侣基础产品，你将学习SMARTEAM如何实现PLM定义，及它提供何种特定支持。这个伴侣包括以下产品: SMARTEAM编辑器和工作流。
SMARTEAM面向CATIA集成产品的用户伴侣这个伴侣的目标用户是使用CATIAV5生成数字建模相关信息的用户。
CAA-数据模型客户化工具CAA-数据模型客户化工具(DMC)提供了设计建模工具，用来进行客户化或者拓展CATIA V5和ENOVIA V5 LCA中的模型对象，使用同样的界面，开发者能够创建和扩展不同的ENOVIA和CAITA建模器中的对象。该工具使用UML工业标准界面，为模型设计提供了标准而高效的图形化操作环境。
CAA-多工作空间应用程序构建器CAA–多工作空间应用程序构建器(MAB)提供了一个一致的、集成的环境，用来编译、链接、编辑和生成V5应用程序，使用的方法和工具与DS用来创建V5产品的方法和工具一样。符合工业标准的C，C++，JAVA编译器和链接器,在使用时采用统- -的流程和方法，不依赖于具体的目标平台。它能处理多个工作空间的编译、链接、运行时创建，提供了一个最高效的方法来管理不同工作空间的相关性。
CAA-C++交互面板CAA C++交互面板(CID)是一-个快速应用开发环境(RADE)，该产品可以在Windows平台.上建立C++应用程序。它提供-个单一的入口来访问C++的开发工具，支持从设计、开发到测试、配置和维护的整个开发过程。它和MicrosoftVisual Studio C+ +及Microsoft Visual .NET C++紧密集成，易学易用。在Windows平台下，CAA-C++交互面板还允许自动生成UNIX平台下的代码。
CAA-C++单元测试管理器C++单元测试管理器产品(CUT)使得用户可以检查开发与设计场景的一-致性，并且能够确保与场景相关的修改自由恢复，这包括多种特征，例如调试/无调试过程回放、环境连接过程回放等。
CAA-C++代码检查器CAA-C++代码检查器(CSC)用于增强CAA V5应用程序的整体质量。在应用开发过程中，在源代码开发阶段尽早地检查代码是否符合C++编码规则，将获得更好的稳定性，减少漏洞。同其它RADE产品一样，代码检查器能同时工作在Windows和UNIX平台下，并且在两个平台上有相同的性能。
CAA-Java交互面板CAA- Java交互面板(JID)产品提供了一个快速应用开发环境(RADE)，可在Windows NT以及UNIX平台上定制ENOVIA 3D COM产品。在Windows下，CAA- Java交互面板(JID)和CAA-多工作空间应用生成器(MAB)，CAA- Java单元测试管理器(JUT)和CAA-源代码管理器(SCM)一起，能为大规模的Java应用开发提供高技术的环境，并具有高度的安全性和符合工业标准的稳定性。
CAA-Java单元测试管理器CAA- Java单元测试管理器(JUT)使得用户可以检查开发与设计场景的一致性，并且能够确保与场景相关的修改自由恢复，这包括多种特征，如对不同JAVA虛拟机的环境连接回放、自动对比结果、WEB发布中的超时和结构化文件生成。
CAA-源代码管理器CAA-源代码管理器(SCM)为CAA V5应用开发提供了软件版本和配置管理工具。为信息技术部门和软件公司提供了组织结构和控制工具，以方便对Windows和UNIX环境下的团队开发进行源代码管理，它基于先进的数据库技术(Oracle或DB2)，通过一个持久和安全的面向源代码的数据仓库来实现。
CAA-C++API文档生成器CAA- C++API文档生成器提供了单一命令来生成C++ API参考文档，该命令能被集成到CAA-团队发布管理产品的发布流程中。API文档生 成器(CDG)生成的是一系列的HTML文件，它们直接集成在V5项目管理树中，内容包括标题框列表、接口和类列表，能直接引导到对应的文档页面。
CAA-交互式测试捕捉器CAA-交互式测试捕捉器(ITC)提供了在WINtop环境下，记录和回放测试场景的独特功能，WINtop环境包括CATIA, DELMIA和ENOVIA DMU产品。
CAA-网络应用设计器CAA-网络应用设计器(WAC)提供了一系列新的交互式工具，使业务分析家能为复杂的、包括多种不同信息的电子商务应用，快速地建立用户接口。它同时提供了创建界面布局和底层逻辑的功能。

产品​

相关 CATIA 产品

Catia R2022x新功能

达索系统于2021年11月23日发布了3DEXPERIENCE Platform R2022X 版本，3DEXPERIENCE CATIA R2022X提供了多项面向设计师、工程师、系统工程师和建筑设计师的增强功能。让我们一起看看CATIA有哪些新功能吧！

阅读更多

发现更多

CATIA 新功能

发现更多

相关 CATIA 文章
