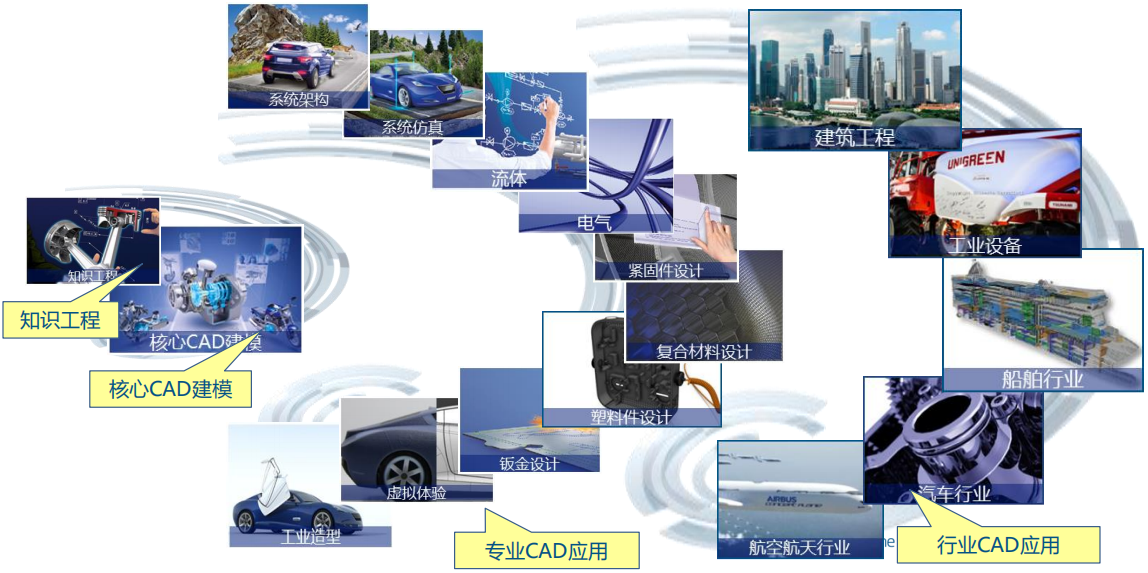

CATIA全线产品介绍
行业的集大成者

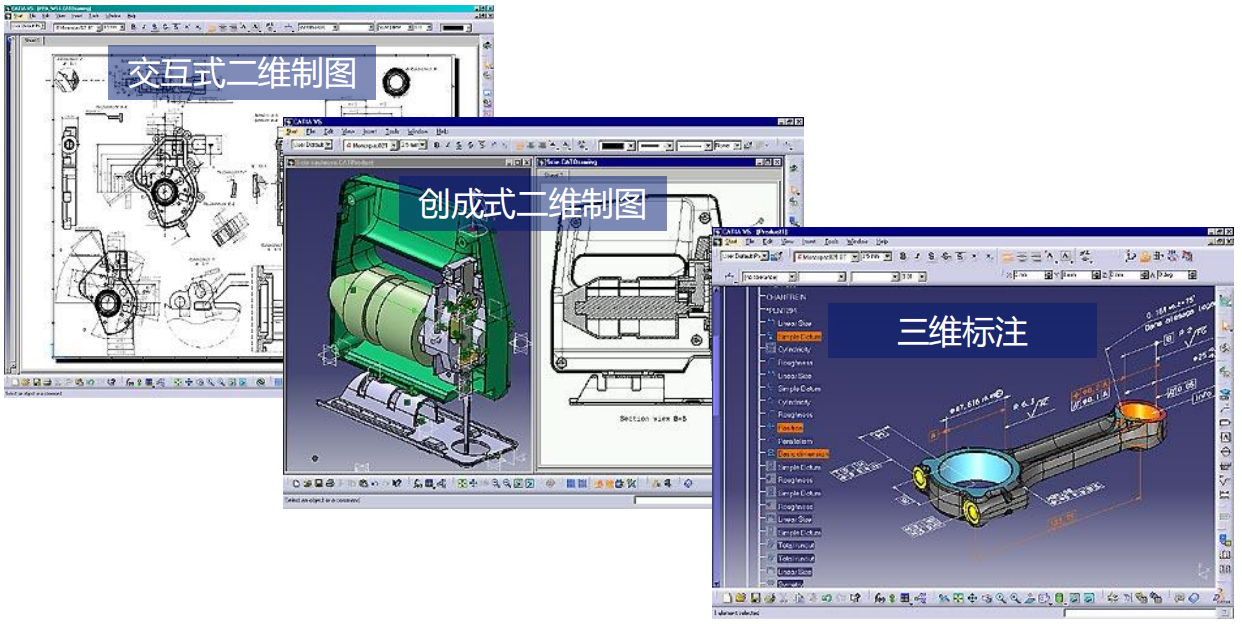

核心CAD建模

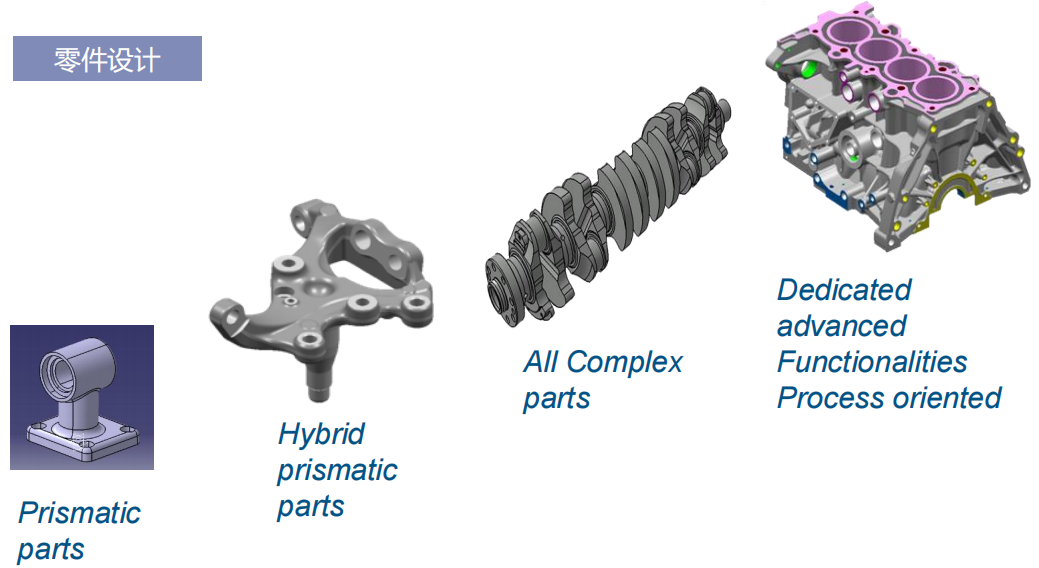

零件设计

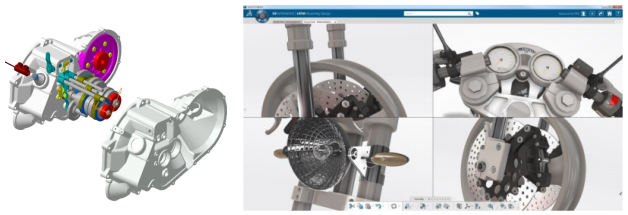

装配设计
- 易于定义和管理装配结构
- 易于定义和管理大型装配结构
- 与完整CATIA产品结合的互操作性
- 轻松建立装配约束
- 可以轻松地将部件拖动或捕捉到适当的位置。
- 生成爆炸视图并检测碰撞和间隙限制。
- 生成物料清单

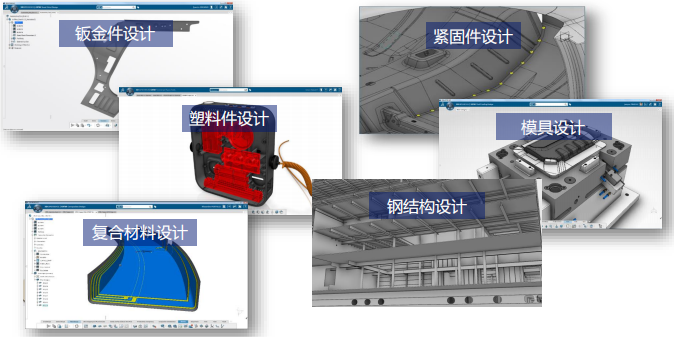

专业设计
知识工程

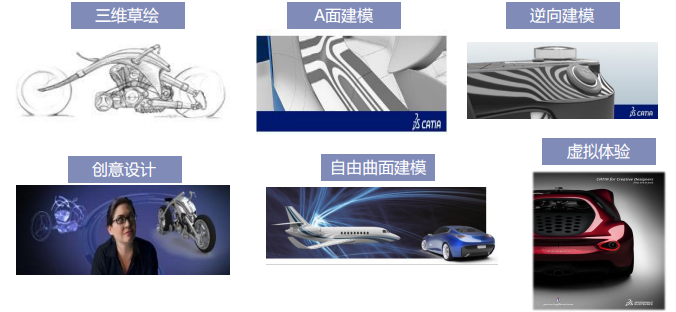

工业造型

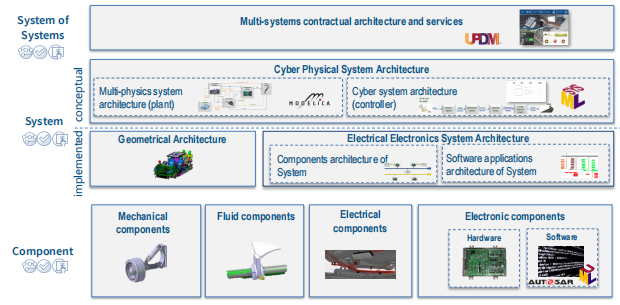

系统工程

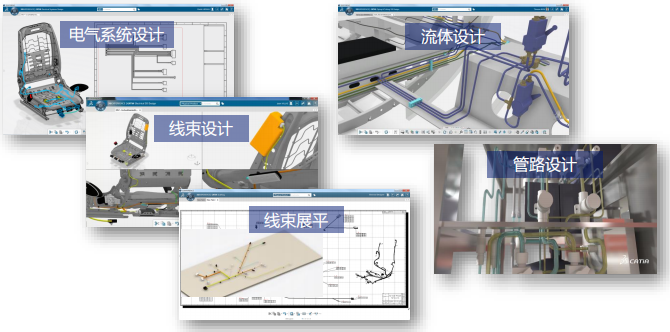

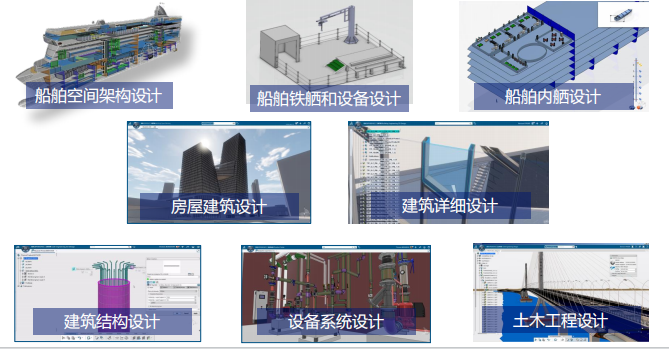

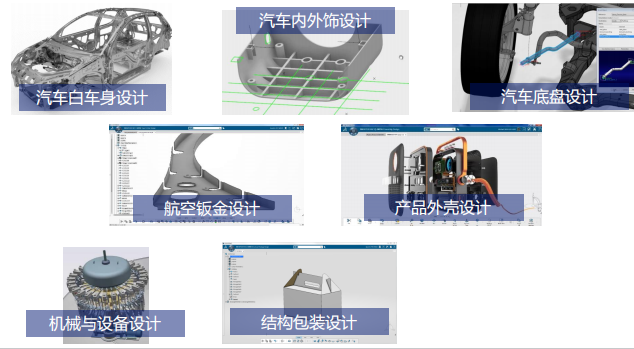

行业设计
行业的集大成者
CATIA的先进性介绍

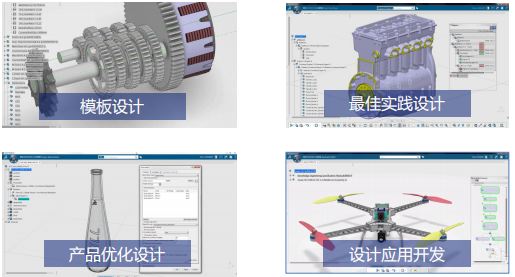

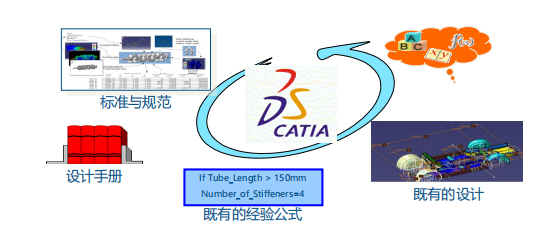

知识工程
- 既有设计的变更
- 既有知识的重用
- 基于标准和既有经验的校核
- 优化
- 设计流程的标准化定制

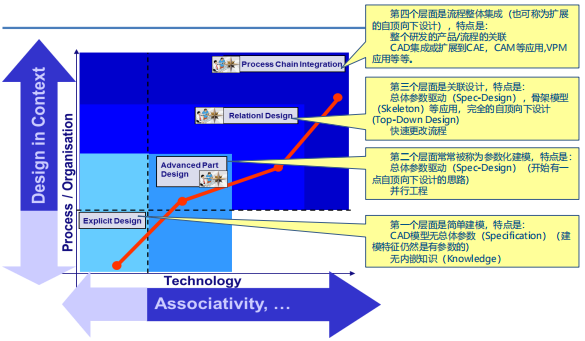

CATIA应用的两个层面
关联设计
- 面向设计，而不是建模
- 从总体设计到详细设计是一个从简至繁的过程
- 设计复杂产品的关键
- 快速更改，多方案优化的关键
面向设计，而不是建模

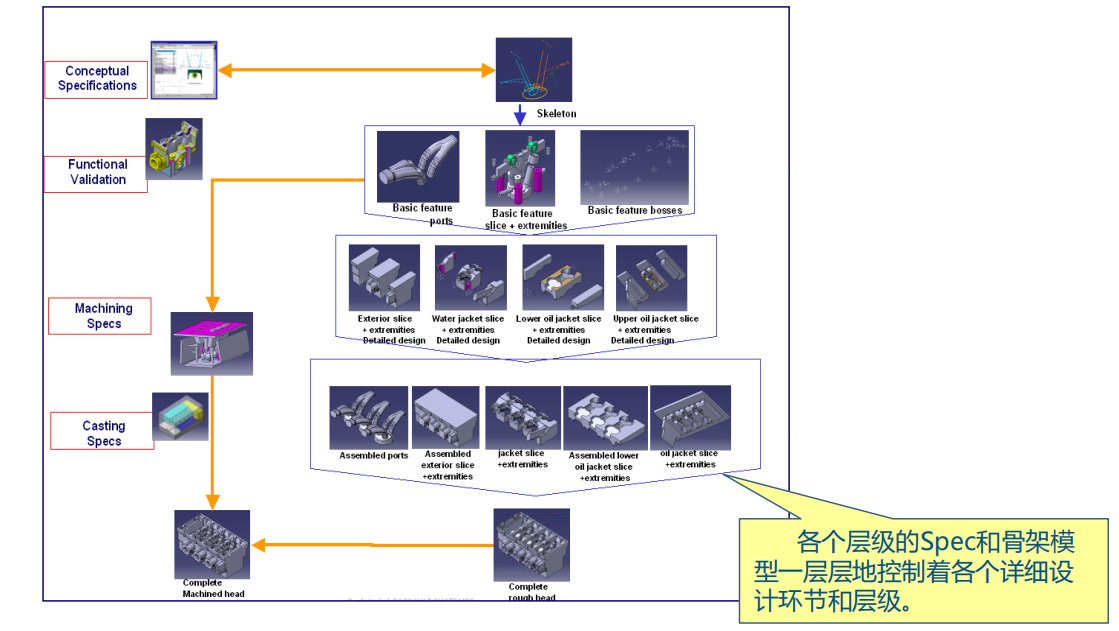

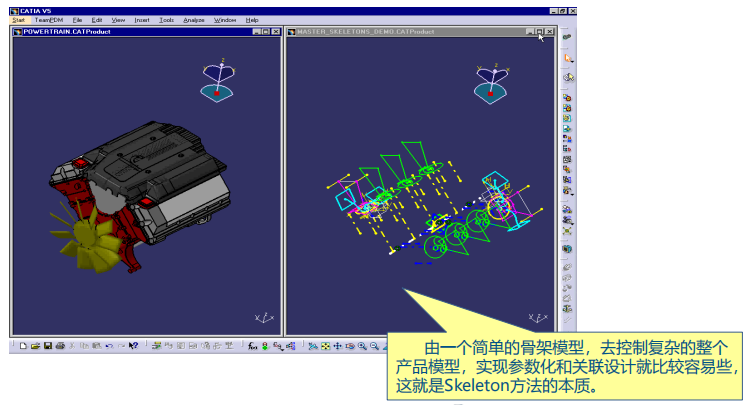

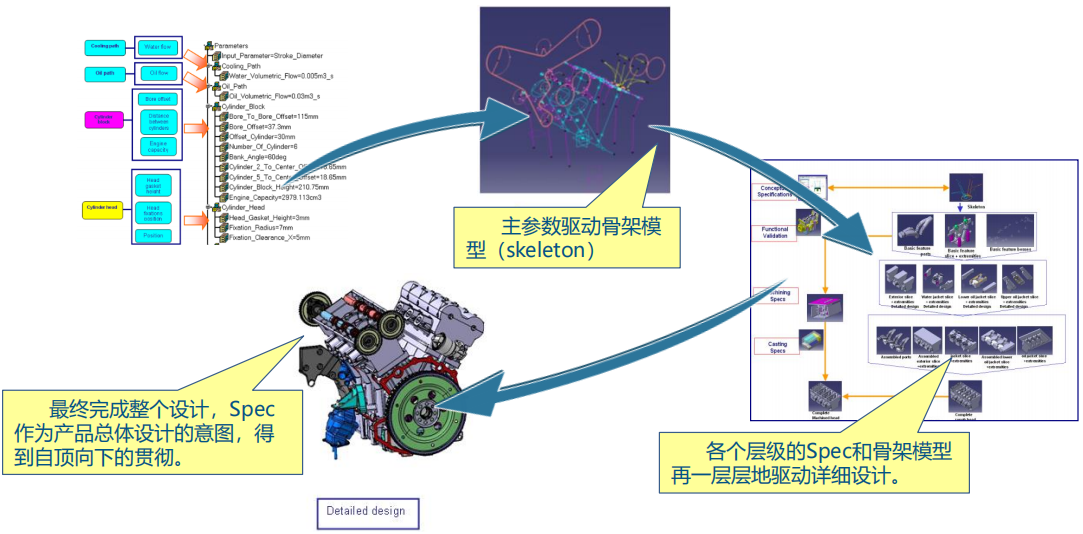

从简至繁的过程：Skeleton方法

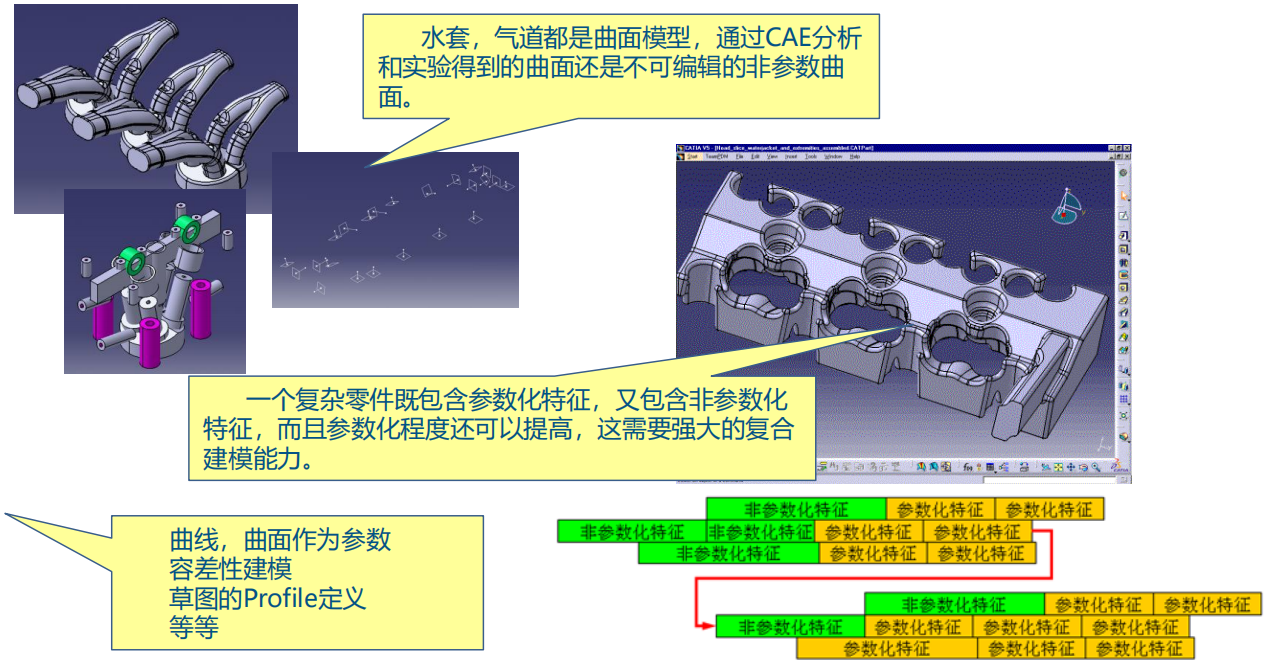

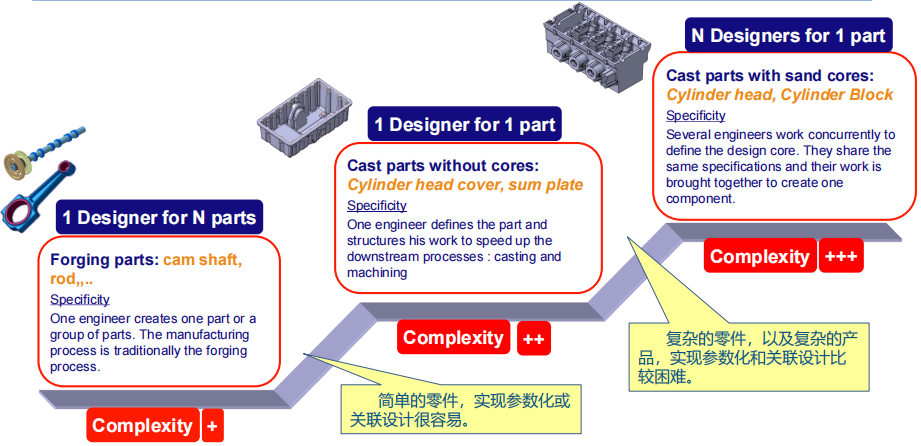

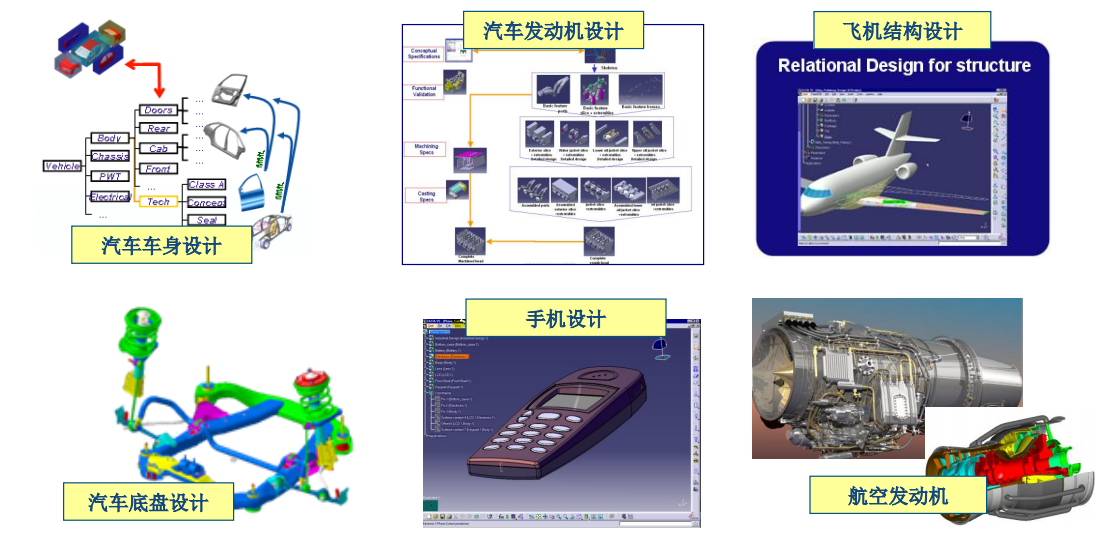

设计负责产品的关键：各种强大的建模能力

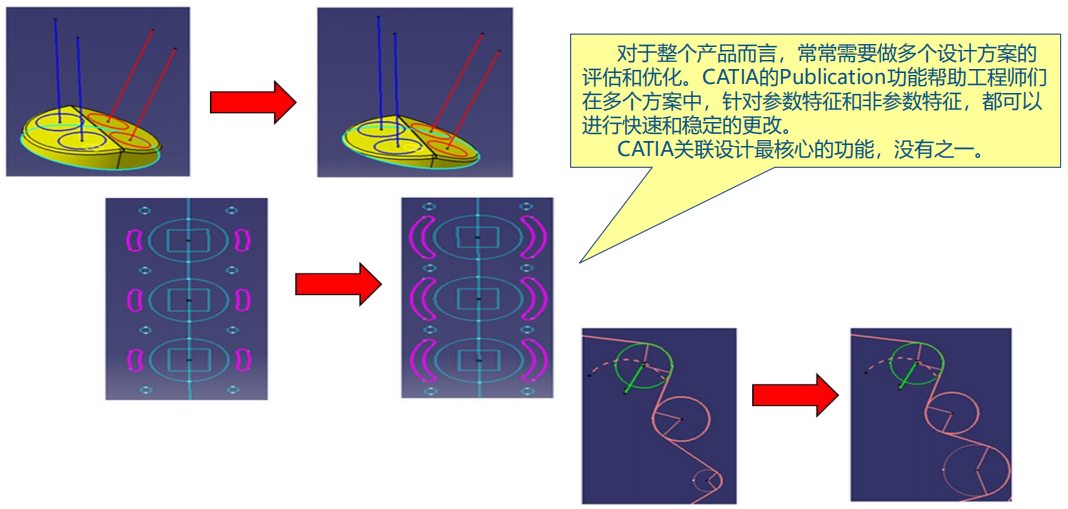

快速更改，多方案优化：优异的Publication

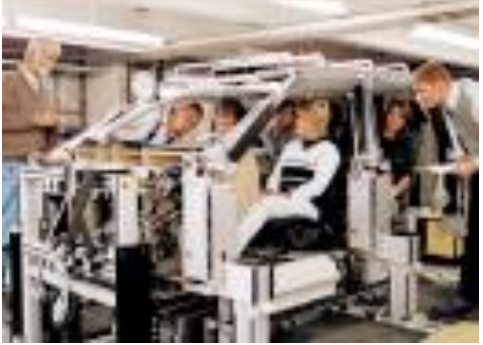

样机(Mock-Up)
样机的三大作用
- 相对于传统的平面的二维工程图而言，样机使工程技术人员对产品的了解更为形象和直观。
- 样机使工程技术人员可以进行一些产品的功能性分析
- 研讨和验证设计方案

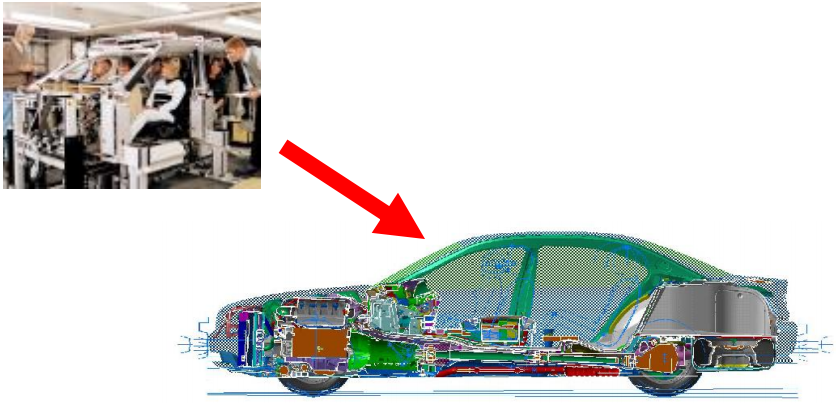

数字样机(Digital Mock-Up)
二十世纪九十年代以来，随着各种产品的更新换代越来越快，样机的制造周期和制造成本变得难以适应产品开发的需求，同时，计算机三维辅助设计技术却出现了飞速地发展所以，通过计算机三维设计技术建立数字样机(Digital Mock-Up，以下简称DMU)成为工程技术人员的新的设计手段。
数字样机的三个层次
物理样机的三大作用
- 形象
- 功能性分析
- 多方案研讨
数字样机应用的三个层次
- 可视化(Visualization)
- 数字化预装配(Digital Pre-Assembly)
- 关联设计 (Relation design)

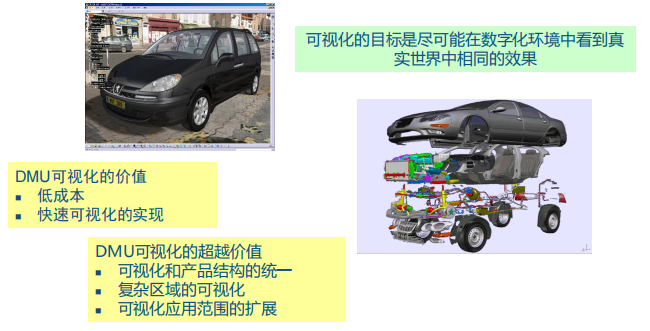

可视化 (Visualization)

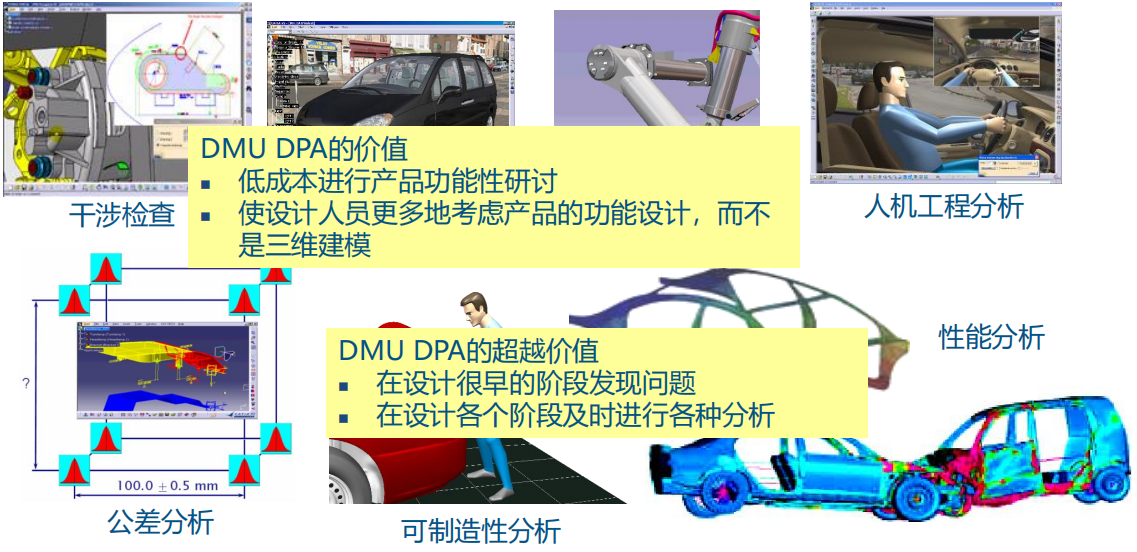

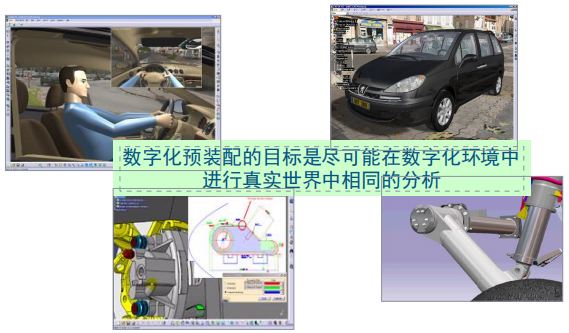

数字化预装配 (Digital Pre-Assembly)

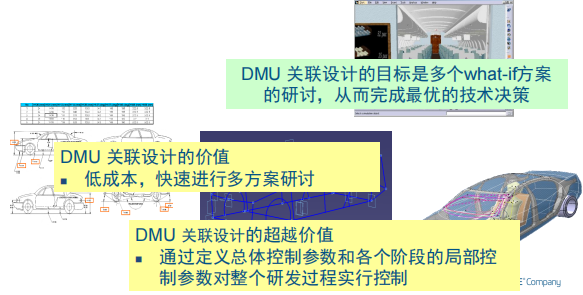

关联设计 (Relation design)
- 自顶向下的设计方式

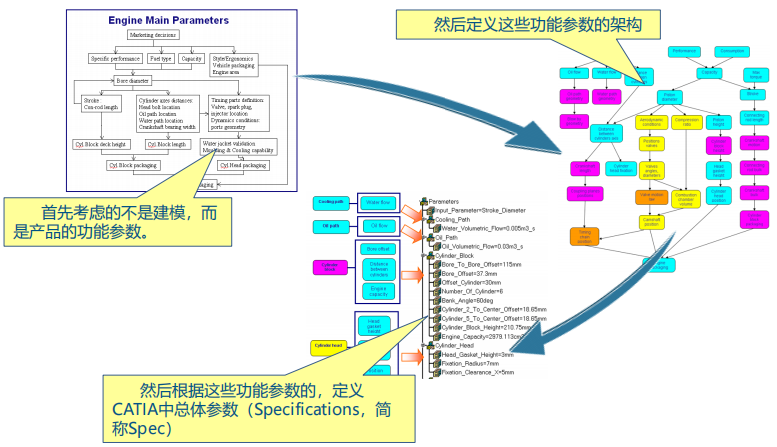

- 总体参数的驱动与控制
- 端到端的相关性
CATIA V6 的特点
相对于过去的基于文件的CATIA V5应用，集成在“3DExperience平台” 中的CATIA V6应用有三大技术特点
- CATIA V6数据存储在统一的数据库中
- CATIA V5的文件变成了一个个更细颗粒度的CATIA V6数据对象
- “CAD软件的三维模型数据”和“PDM软件的Meta Data”的融合

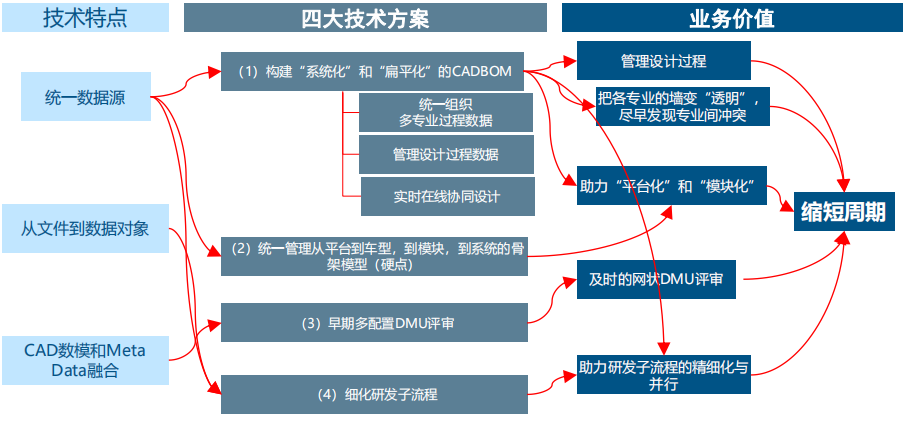

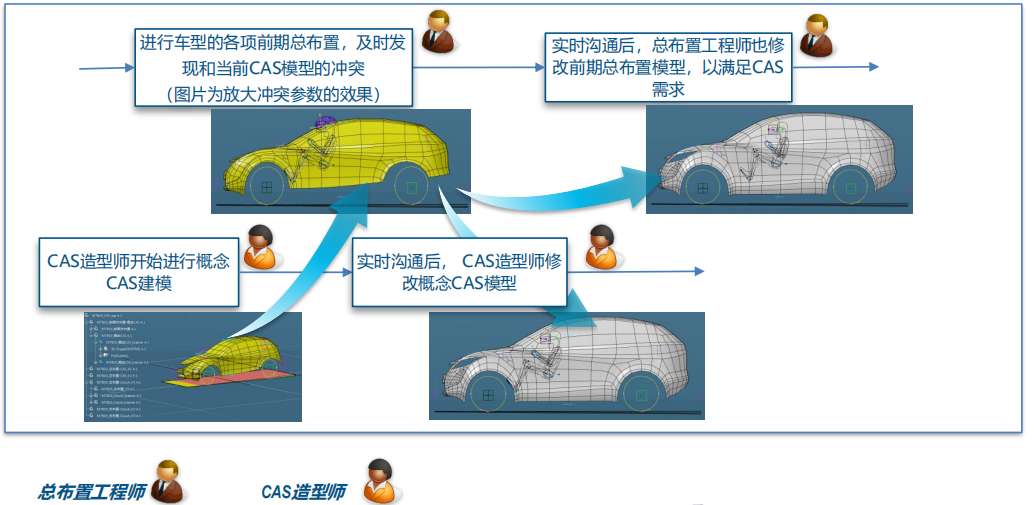

协同设计流程

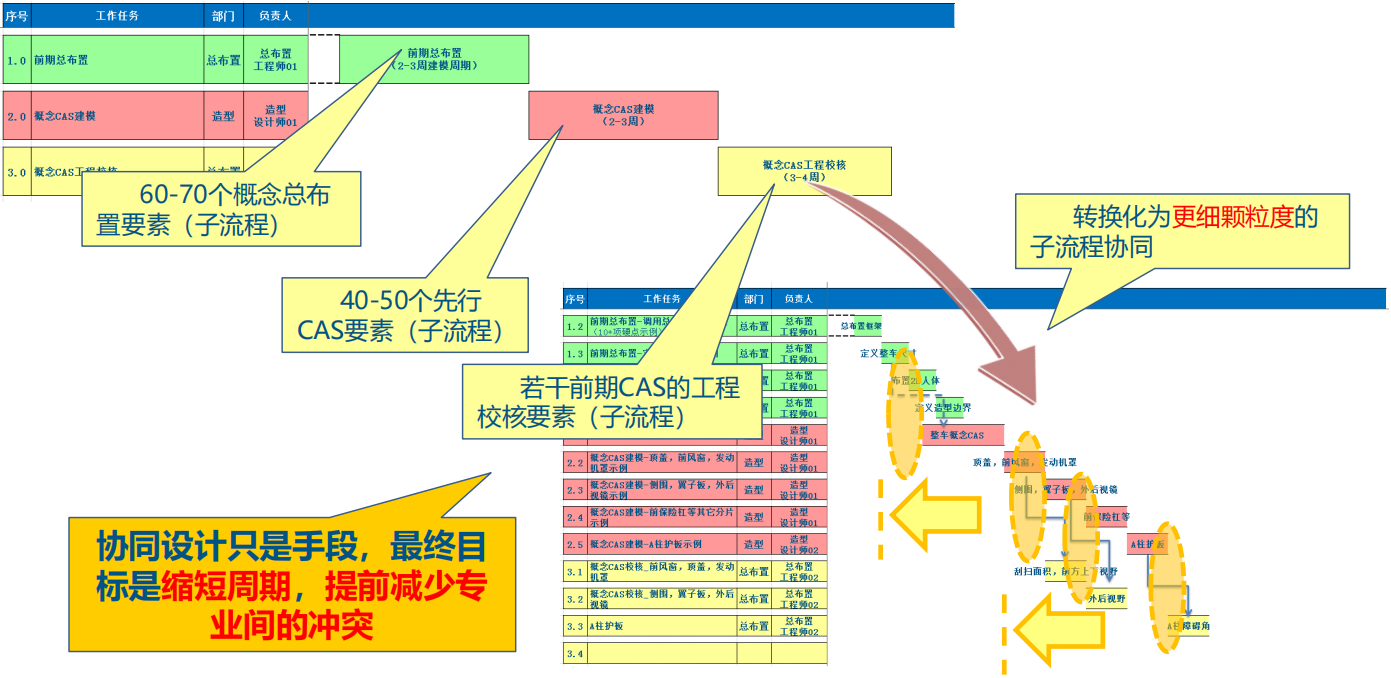

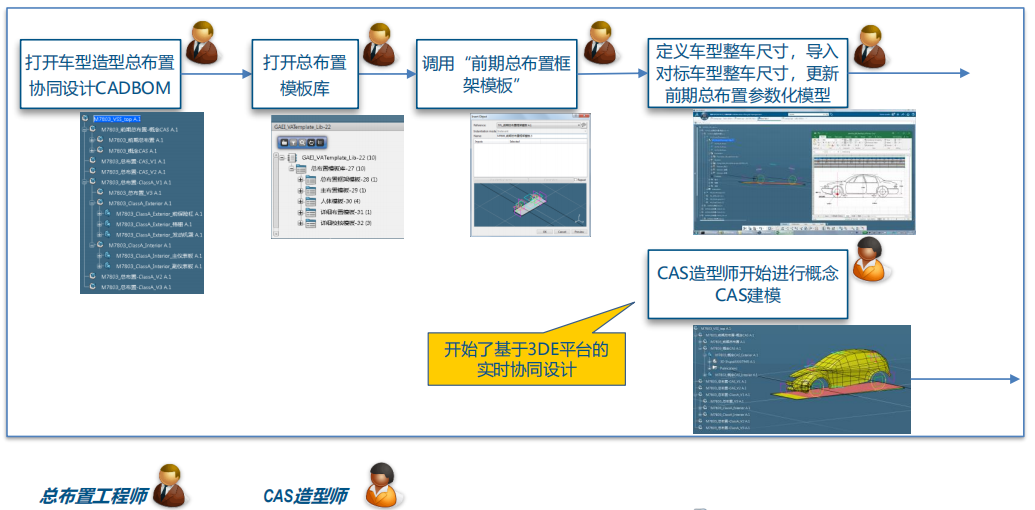

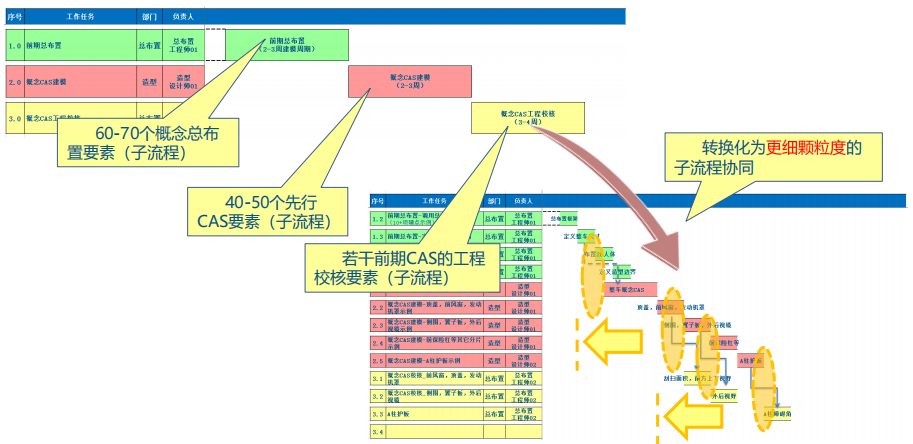

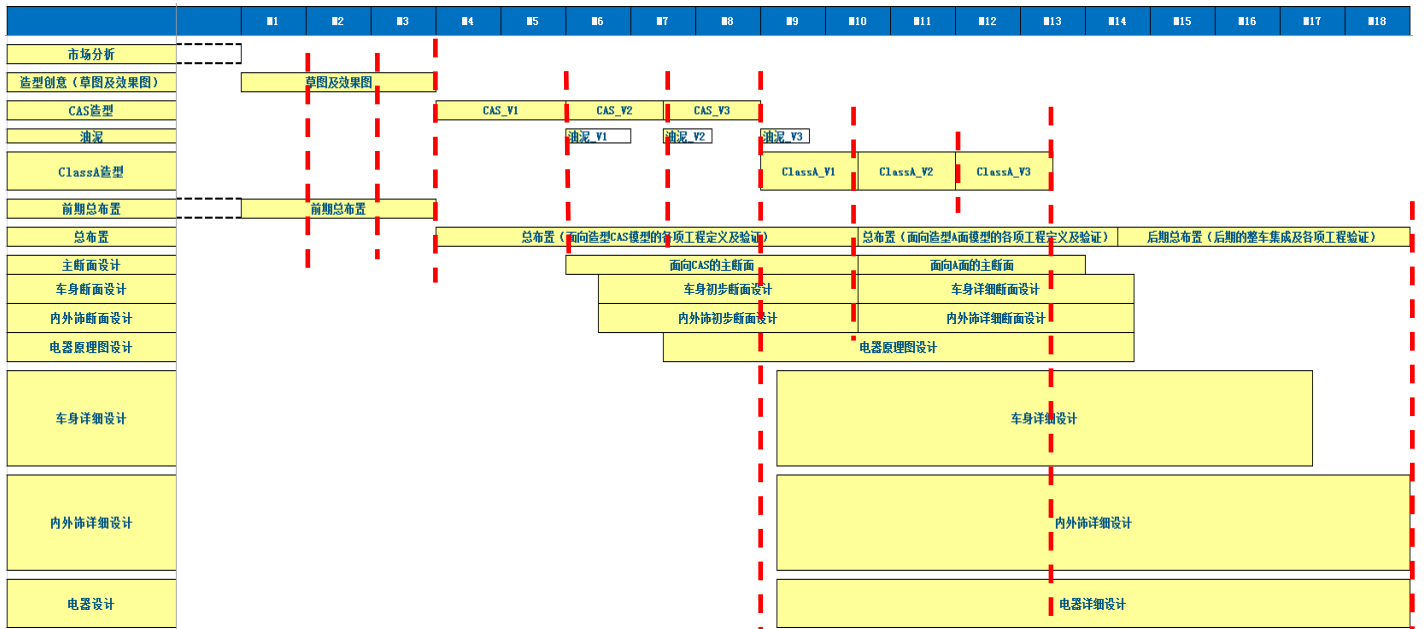

图示为一个较传统的换代车型的 造型-总布置流程。 红色虚线表示一个个节点，各专 业的协同基于节点的数据交换展开， 每一个版本的周期约是1-2个月；
CATIA发展史简述

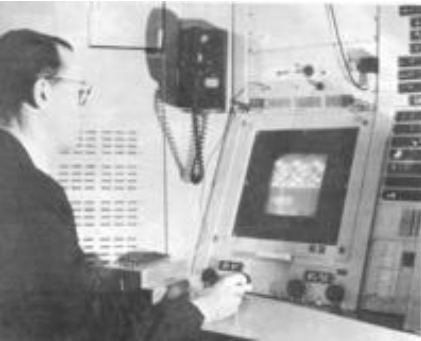

- 1963，美国麻省理工开发了第一套计算机绘图系统，名为Sketch Pad，开创了计算机绘图技术的先河。
- 1974，洛克希德公司研发了CADAM软件(Computer-Augmented Drafting and Manufacturing)，这是一种二维的CAD/CAM软件（几何建模+应用模块）
- 1975，法国著名飞机制造商Avions Marcel Dassault(AMD)成为第一个CADAM用户
- 1977，AMD公司开始研发一套新的三维CAD/CAM软件后来成为著名的CATIA软件
- 1981，达索系统公司成立同年（）展开和BMW，Mercedes和Honda的合作）
- 1982，发布CATIA V1（作为一个add-on product，面向3D design，surfacemodeling NC programming）
1984，发布 CATIA V2
1986年，成为Boeing的主流CAD软件sees CATIA become the world’ s leading applicationfor aeronautical design。
1988，发布CATIA V3
在UNIX和大型机上提供了AEC功能sees CATIA become the world’ s leading applicationfor automotive design。
- 1993，发布CATIA V4 (CATIA-CADAMSolutions Version 4)
- 1992年，收购CADAM
- 1997年，收购Deneb
- 1998年，收购IBM PDM assets，成立Enovia公司
- 1999年，收购Matra （Datavision developmentlaboratory，成立Dassault Systemes Provence）

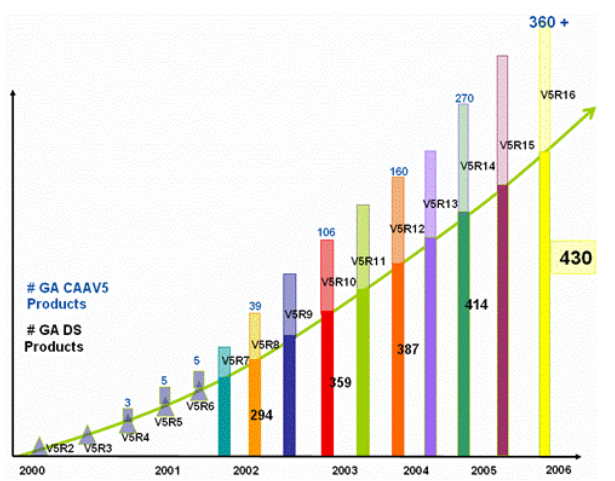

1998，发布CATIA V5
- 2000年，赢得Airbus S.A. 的订单
- 2002年，赢得Toyota Motor Corporation和Volvo Group的订单
- 2003年，赢得BMW Group，Ford Motor Company，AVIC的订单

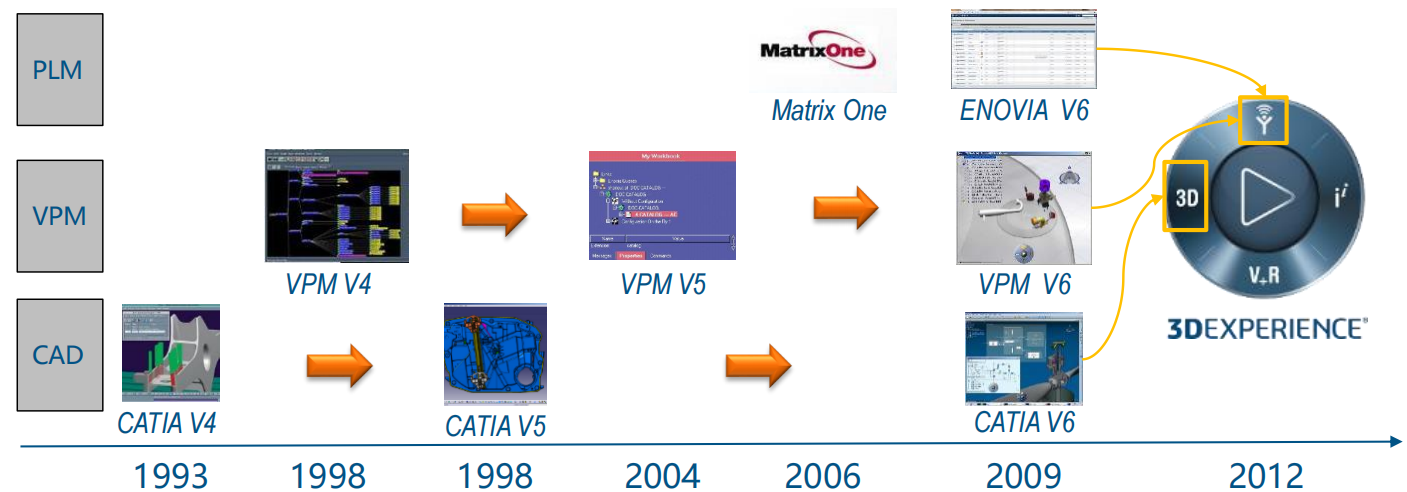

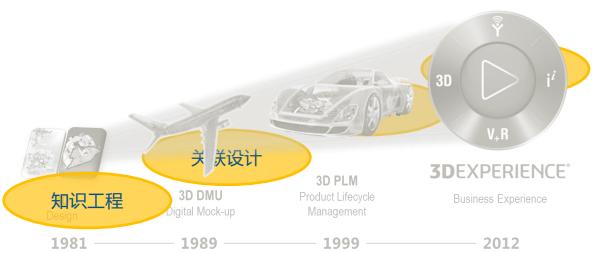

2012 – NOW：新一代研发平台3DExperience平台
- 2009，发布CATIA V6
- 2012，发布3DExperience平台
3DExperience平台整合了12个品牌的软件，形成统一的研发平台

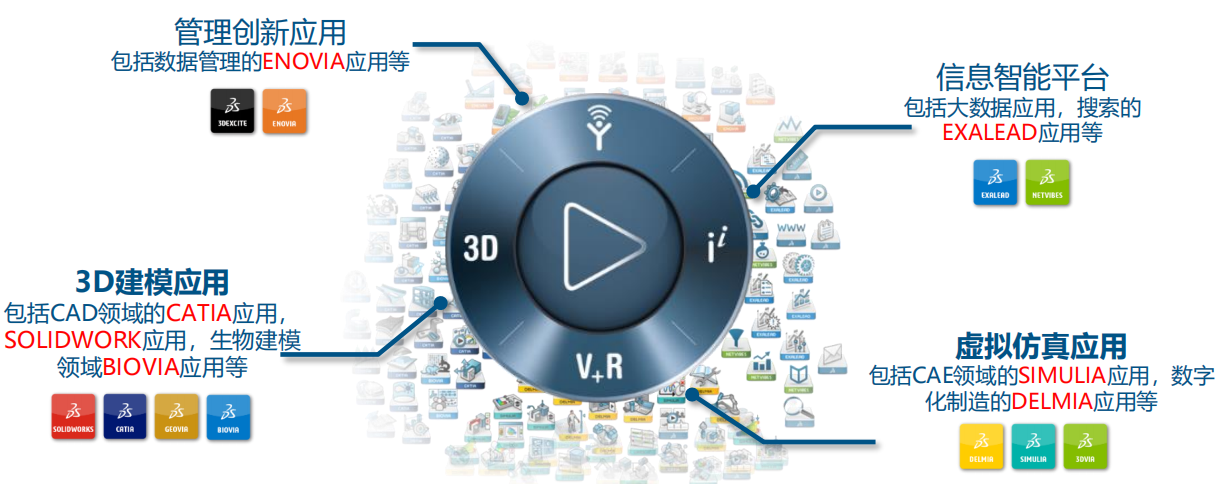

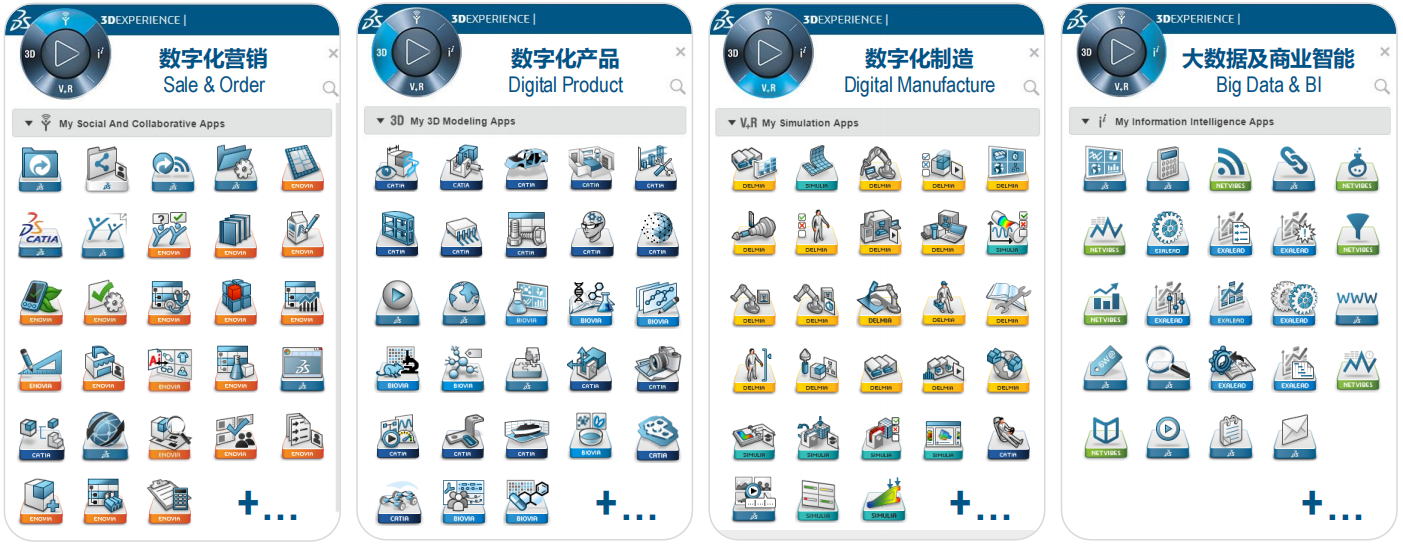

3DExperience平台是一个包括设计、仿真、分析工具(CATIA、DELMIA、SIMULIA、……)、协同环境(VPM) 、产品数据管理(ENOVIA) 、社区协作 (3DSwym) 、大数据技术(EXALEAD) 等多种应用的一体化平台。
3DExperience平台整合了12个品牌的软件，形成统一的研发平台
提供500多个标准App; App之间互联互通; 支持自定义扩展App
CATIA的未来发展

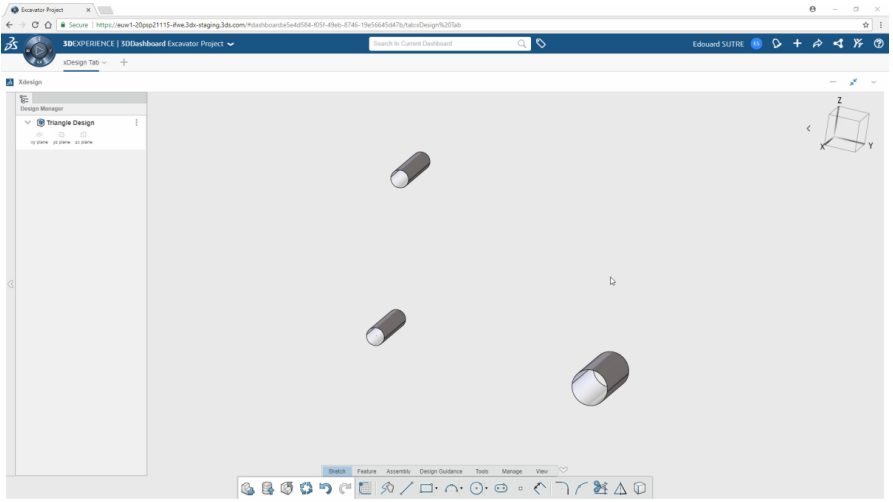

Web浏览器上的三维设计：CATIA Xdesign
在当今互联网高速发展的时代，常常会有工程师憧憬在互联网上进行CAD设计，无需在电脑上安装数十G的 CAD软件，像其它互联网应用一样，仅仅是打开浏览器网页就可以进行CAD设计。 CATIA xDesign正是应这种需求而生的CATIA新模块。在达索系统公司的公有云平台上，通过浏览器网页， 就可以完成实体设计，曲面设计，装配设计，以及基本的CAE分析及优化。
新一代平台带来的价值
