逆向工程是一种从实际物体生成数字模型的技术，广泛应用于产品设计、制造和质量控制等领域。使用CATIA进行逆向工程涉及多个步骤，从扫描数据的获取到创建精确的CAD模型。以下是使用CATIA进行逆向工程的详细流程和技术步骤。
1. 数据获取
扫描设备选择
首先，选择适合的三维扫描设备，如激光扫描仪或光学扫描仪。这些设备可以获取物体的详细几何数据，通常以点云形式呈现。
扫描过程
对物体进行扫描时，需要确保扫描数据的完整性和准确性。扫描设备的分辨率和精度直接影响最终模型的质量。扫描时，物体应保持静止，并尽可能减少光线和环境因素对数据的干扰。
2. 点云数据处理
数据导入
将扫描获得的点云数据导入CATIA。CATIA支持多种点云数据格式，如*.xyz、.ply或.asc等。
点云清理
在CATIA中，使用点云处理工具进行数据清理。去除噪声点和不必要的点数据，确保点云数据的准确性。常用工具包括“点云过滤”和“点云优化”。
点云配准
如果扫描过程中有多个点云数据集，需要将它们对齐并合并。使用CATIA的“点云对齐”功能，确保不同扫描视角的数据无缝拼接。
3. 曲面建模
创建草图
在点云数据的基础上，通过CATIA的草图工具创建初步的草图。草图是后续曲面建模的基础，通常需要在多个视角中进行绘制。
曲面拟合
使用CATIA的曲面建模功能，将点云数据转换为连续的曲面。常用的工具包括“自由曲面”、“样条曲线”和“多边形网格”工具。根据点云的密度和分布，选择合适的曲面拟合方法。
曲面优化

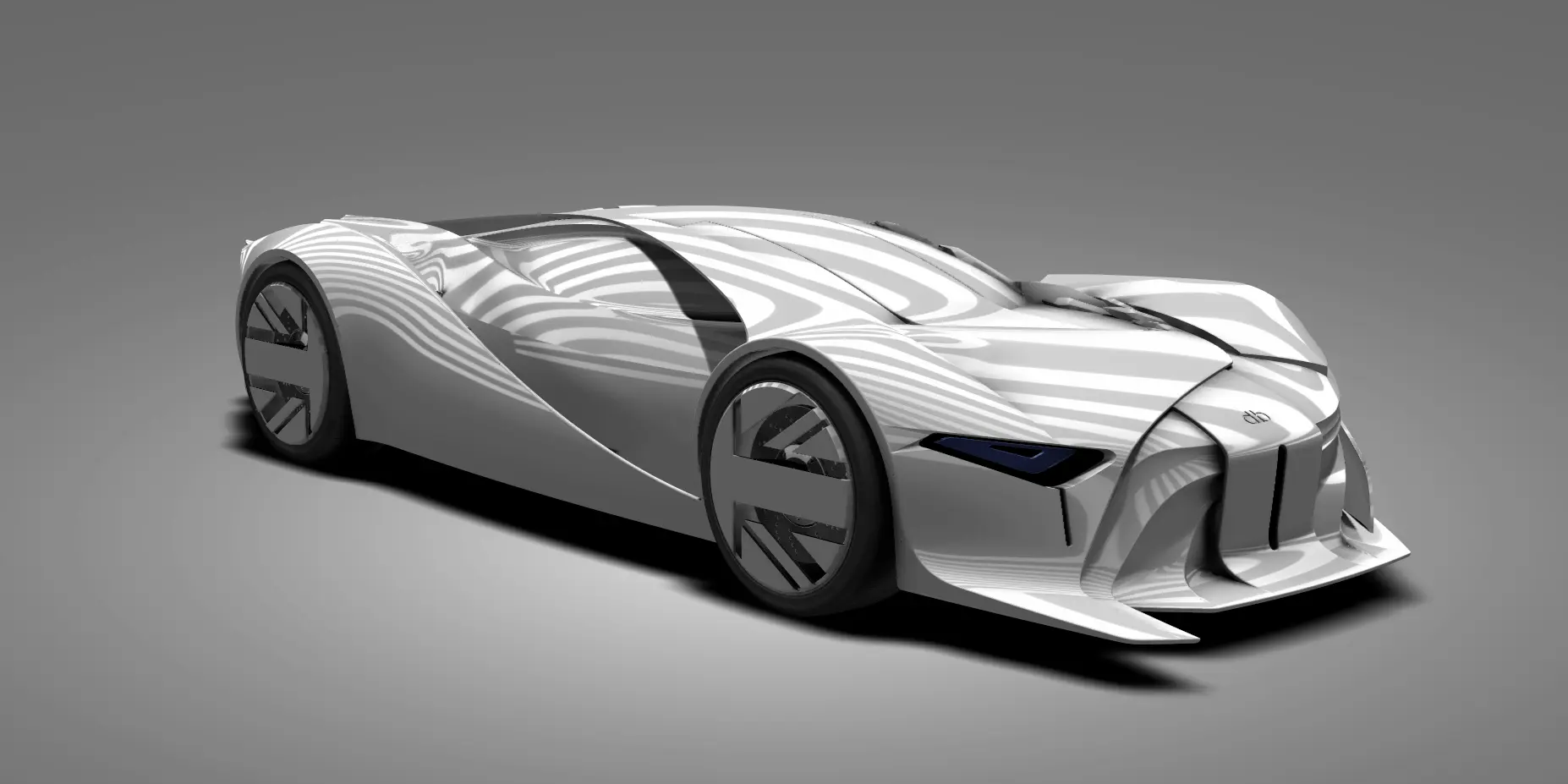

对生成的曲面进行优化，调整曲面的光滑度和精确度，确保其与实际物体的几何形状一致。CATIA提供了“曲面分析”和“曲面修复”工具来帮助优化曲面质量。
4. 建模与细化
建立实体模型
在完成曲面建模后，将曲面数据转化为实体模型。CATIA的实体建模工具可以帮助创建精确的三维模型。
细节添加
根据需要添加细节和特征，如孔、凸台、槽等。这一步骤可以通过CATIA的“特征建模”功能完成，以确保模型的完整性和功能性。
尺寸和公差
在模型中添加尺寸和公差，以符合工程标准和设计要求。CATIA提供了“尺寸标注”和“公差分析”工具来确保模型的准确性和一致性。
5. 验证与优化
模型验证
使用CATIA的测量和分析工具验证模型的准确性。进行几何分析，检查模型是否与原始点云数据一致。
性能测试
如果需要，可以进行虚拟测试和仿真，以验证模型在实际使用中的性能。CATIA的“仿真”模块可以模拟不同的工作条件，并预测模型的行为。
优化改进
根据验证和测试结果，对模型进行优化和改进。此步骤可能包括调整设计、优化几何形状或修改功能特性。
6. 输出与应用
生成工程图纸
使用CATIA生成详细的工程图纸，以便于制造和检验。图纸应包含所有必要的视图、尺寸标注和公差说明。
模型导出
将完成的三维模型导出为常见的CAD文件格式，如*.CATPart、.STEP或.IGES，以便于后续的加工和应用。
应用与制造
将最终模型应用于实际生产中，例如用于创建原型、制造零部件或进行质量控制。根据设计需求，可以使用数控加工、3D打印或其他制造技术来实现。
使用CATIA进行逆向工程的过程涵盖了从数据获取到模型生成的多个步骤。通过精确的扫描、数据处理、曲面建模、细化和验证，能够创建出高质量的数字模型。逆向工程不仅能恢复旧有产品的设计，还能在此基础上进行创新和优化，推动产品开发的进程。
